Učinski prekidač, h3+, P250, 200A, 3P, 25kA, TM HHT200DR
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Tehničke karakteristike
Električna struja
-
Nazivna struja In200 A
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 400V AC IEC 60947-225 kA
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 240V AC IEC 60947-235 kA
-
Nazivna servisna prekidna moć Ics pri 230V AC po IEC 60947-235 kA
-
Nazivna servisna prekidna moć Ics pri 400V AC po IEC 60947-225 kA
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 660V AC IEC 60947-26 kA
-
Nazivna krajnja kratkospojna prekidna moć Icu pri 690V AC IEC 60947-26 kA
-
Nazivna struja 10°C prema standardu IEC 60947263,80 A
-
Nazivna struja 15°C prema standardu IEC 60947256,70 A
-
Nazivna struja 20°C prema standardu IEC 60947249,40 A
-
Nazivna struja 25°C prema standardu IEC 60947241,90 A
-
Nazivna struja 30°C prema standardu IEC 60947234,10 A
-
Nazivna struja pri 35°C u skladu sa standardom IEC 60947226,10 A
-
Nazivna struja pri 40°C u skladu sa standardom IEC 60947217,70 A
-
Nazivna struja 45°C prema standardu IEC 60947209 A
-
Nazivna struja 50°C prema standardu IEC 60947200 A
-
Nazivna struja 55°C prema standardu IEC 60947190,50 A
-
Nazivna struja pri 60°C u skladu sa standardom IEC 60947180,50 A
-
Nazivna struja 65°C prema standardu IEC 60947170 A
-
Nazivna struja 70°C prema standardu IEC 60947158,70 A
Arhitektura
-
Broj polova3
-
Kontrolni/radni elementOkretna preklopna tipka
-
Vrsta konstrukcije uređajaFiksirano
-
Neutralan položajBez neutralnog voda
Frekvencija
-
Frekvencija50 - 60 Hz
Napon
-
Nazivni impulsni podnosivi napon Uimp8.000 V
-
Nazivni izolacijski napon Ui800 V
-
Nazivni radni napon Ue220 - 690 V
Funkcije
-
Zaštitna/trip jedinicaTM A/A
Snaga
-
Rasipanje snage pri IN36 W
Izdržljivost
-
Električna izdržljivost u broju ciklusa10.000
-
Broj mehaničkih operacija40.000
Sigurnost
-
Ingress Protection (IP) klasaIP4X
Veza
-
Presjek fleksibilnog vodiča35 - 150 mm²
-
Presjek krutog provodnika35 - 185 mm²
Poklopac, vrata
-
Mogućnost međusobnog zaključavanjaDa
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
Kabal
-
Materijal kablaBakar, Aluminij
Kompatibilnost
-
Kompatibilano sa FID blokomNe
-
Prikladno za DIN šinuNe
-
Prikladno za distributivni ormarDa
Dimenzije
-
Visina165 mm
-
Širina105 mm
-
Dubina97 mm
Električna zaštita
-
Trenutna zaštita (li): Koeficijent podešenja6, 8, 10, 12
Instalacija, montaža
-
Položaj za montažu/spajanjePrednja strana
-
Nazivni zatezni moment12 - 12 Nm
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda HHT200DR
-

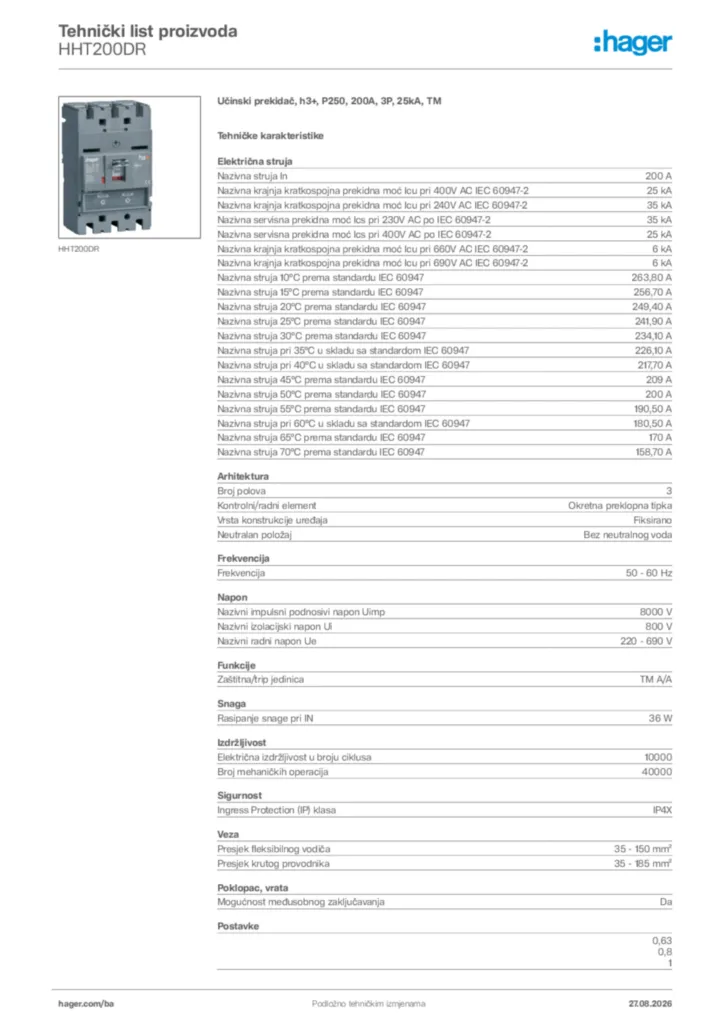

Tehnički list proizvoda
