Nadgradni (N/Ž) razvodni ormar univers, IP44, zaštitna klasa II, 144 modula, dimenzija: 500 × 1050 × 161 mm. U skladu sa DIN EN 61439-1/-3 i DIN 43870 standardima. Pogodan za uređaje do 125 A. Izvedba: čelični lim sa praškastim premazom, PE/N QuickConnect stezaljke, uklonjive plastične ploče za kablovske uvodnice, puna vrata sa uglom otvaranja od 130°.
EAN
3250612735662
Pakovanje
1 Komad
Nadgradni ormar (N/Ž) univers, IP44, 500x1050x161 mm, 144M, ZKII, QuickConnect FWB34S
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
Panel za uvod za ormar 2 dostupni proizvodi -
Patch panel za ormar 3 dostupni proizvodi -
Standardni dodaci 2 dostupni proizvodi -
Montažna ploča za razvodne ormare 1 dostupni proizvodi -
Integrisano polje za telekomunikacije 2 dostupni proizvodi -
Vratni/operacijski panel 3 dostupni proizvodi
Kompletirajte vaš sistem
-
UN03ANoseće šine, UniversN, 450mm, za ormare od 160mm dubine, set od 2 komada
-
UZ01B4DIN šina, UniversN, 1 polje, montaža na noseću šinu
-
UZ02B4DIN šina, UniversN, 2 polja, montaža na noseću šinu
-
UZ03B4DIN šina, UniversN, 3 polja, montaža na noseću šinu
-
UZ04B4DIN šina, UniversN, 4 polja, montaža na noseću šinu
-
UT22CDIN šina, univers, 1 polje, 7, 5 mm, izolirana

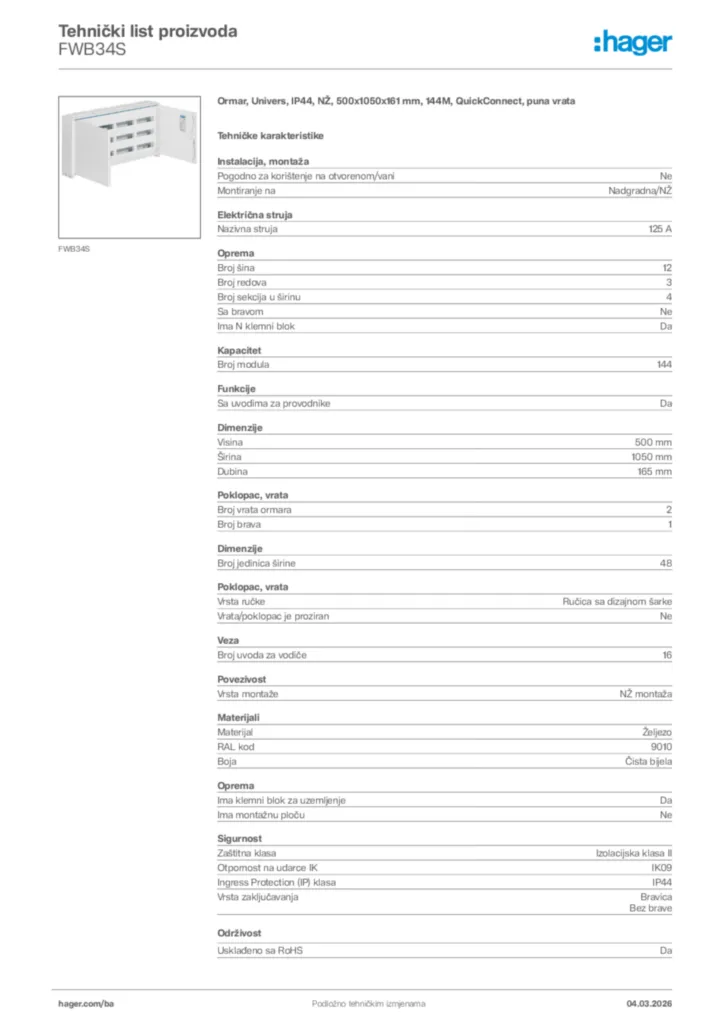

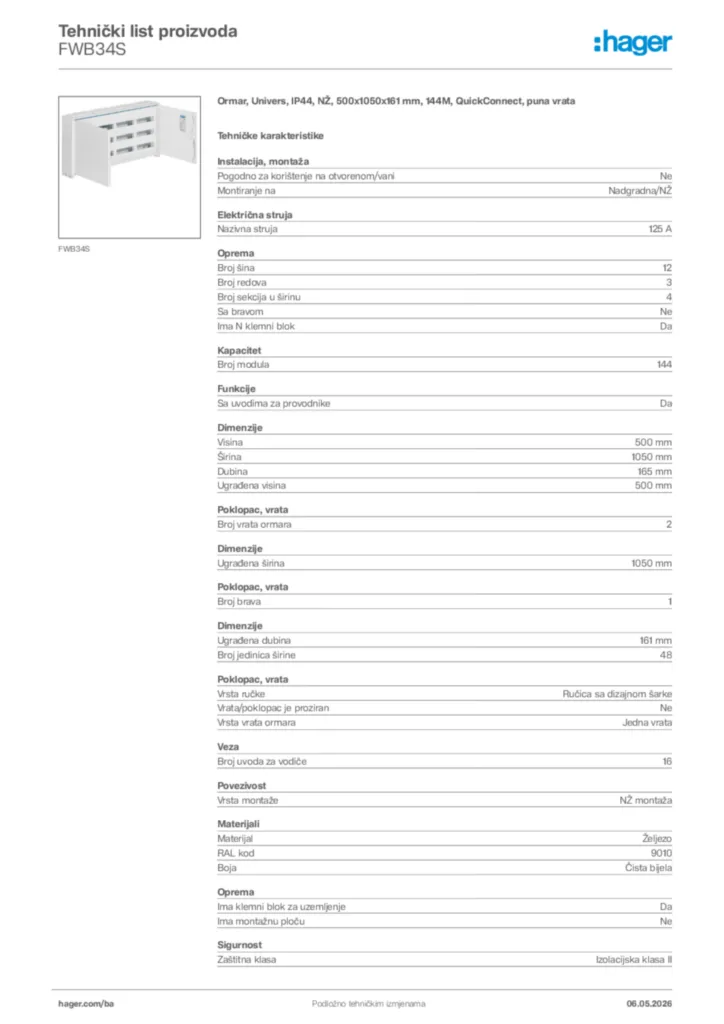

Tehničke karakteristike
Veza
-
Broj uvoda za vodiče16
Instalacija, montaža
-
Pogodno za korištenje na otvorenom/vaniNe
-
Montiranje naNadgradna/NŽ
Električna struja
-
Nazivna struja125 A
Oprema
-
Broj šina12
-
Broj redova3
-
Broj sekcija u širinu4
-
Sa bravomNe
-
Ima N klemni blokDa
-
Ima klemni blok za uzemljenjeDa
-
Ima montažnu pločuNe
Kapacitet
-
Broj modula144
Funkcije
-
Sa uvodima za provodnikeDa
Dimenzije
-
Visina500 mm
-
Širina1.050 mm
-
Dubina165 mm
-
Ugrađena visina500 mm
-
Ugrađena širina1.050 mm
-
Ugrađena dubina161 mm
-
Broj jedinica širine48
Poklopac, vrata
-
Broj vrata ormara2
-
Broj brava1
-
Vrsta ručkeRučica sa dizajnom šarke
-
Vrata/poklopac je proziranNe
-
Vrsta vrata ormaraJedna vrata
Povezivost
-
Vrsta montažeNŽ montaža
Materijali
-
MaterijalŽeljezo
-
RAL kod9010
-
BojaČista bijela
Sigurnost
-
Zaštitna klasaIzolacijska klasa II
-
Otpornost na udarce IKIK09
-
Ingress Protection (IP) klasaIP44
-
Vrsta zaključavanjaBravica, Bez brave
Ekološka vrijednost
