Kontakter 3-polni 150A 75kW AC-3 svitak 230VAC EV150C

EAN

3250612236244

Pakovanje

1 Komad

Cijena

na zahtjev

Dodaci
Tehničke karakteristike
Ekološka vrijednost
Dokumentacija
Više proizvoda

Preuzmite tehnički list

Kompletirajte vaš sistem

Bimetalni relej 5 dostupni proizvodi
‌Pomoćni uređaj za uređaje ormara 2 dostupni proizvodi
Mehanička dodatna oprema za niskonaponske komponente 1 dostupni proizvodi

Tehničke karakteristike

Tip pola

3P

Nazivni radni napon Ue

12 - 690 V
Upravljački napon AC

190 - 240 V
Nazivni impulsni podnosivi napon Uimp

8.000 V
Tip napona upravljačkog kruga

AC
Nazivni izolacijski napon Ui

690 V

Nazivna struja Ie pri 110 V DC1 IEC 60947-4

160 A
Nazivna struja Ie pri 220 V DC1 IEC 60947-4

90 A
Nazivna radna struja Ie pri 3P 220 - 230 V AC1 prema IEC 60947-4

190 A
Nazivna radna struja Ie pri 3P 220 - 230 V AC3 prema IEC 60947-4

150 A
Nazivna radna struja Ie pri 3P 220 - 230 V AC4 prema IEC 60947-4

65 A
Prihvatljivi iznos struje AC3

150 A
Nazivna radna struja Ie pri 3P 380 - 400 V AC AC1 prema IEC 60947-4

190 A
Nazivna radna struja Ie pri 3P 380 - 400 V AC AC3 prema IEC 60947-4

150 A
Nazivna radna struja Ie pri 3P 380 - 400 V AC AC4 prema IEC 60947-4

65 A

Dužina trake glavnog kruga

24 mm
Dubina

175 mm

Frekvencija

50 - 60 Hz

Ukupni gubitak snage pri IN

34,40 W
Rasipanje snage po zavojnici

2,30 W
Nazivna radna snaga za 3P pri 220 - 230 V AC AC1 prema standardu IEC 60947-4

72 kW
Nazivna radna snaga za 3P pri 220 - 230 V AC AC4 prema standardu IEC 60947-4

20 kW
Potrošnja prilikom rada

3,1 VA
Nazivna radna snaga za 3P pri 380 - 400 V AC AC1 prema standardu IEC 60947-4

125 kW
Potezna snaga

180 VA
Nazivna radna snaga za 3P pri 220 - 230 V AC AC3 prema standardu IEC 60947-4

48 kW
Nazivna radna snaga za 3P pri 380 - 400 V AC AC4 prema standardu IEC 60947-4

33 kW

Nazivni zatezni moment upravljačkog i pomoćnog kontakta

1,20 - 1,20 Nm
Nazivni zatezni moment glavnog kruga

14 - 14 Nm

Vrsta veze

Vijčana stezaljka
Kontrola vrste veze i aux kontakt

Vijčana stezaljka

Vrsta kontakata

3NO
Dužina upravljačkog i pomoćnog priključnog kabla

10 mm

Broj pomoćnih kontakata kao NO kontakt

0
Broj pomoćnih kontakata kao NC kontakt

0
Broj NO kontakata

3
Broj NC kontakata

0

Ingress Protection (IP) klasa

IP00

Radna temperatura

-25 - 60 °C
Stepen zagađenja prema IEC 60664/IEC 60947-2

3
Temperatura skladištenja/transporta

-40 - 80 °C

Ekološka vrijednost

Usklađeno sa RoHS Da

REACh-bez SVHC Da

Certifikati i dokumenti

PEP dokument en-GB 2025-09-03

PDF

372,49 kB

Hager REACH declaration EV150C

PDF

Hager RoHS report EV150C

PDF

Downloadi

Slika proizvoda

Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

Slika proizvoda EV150C

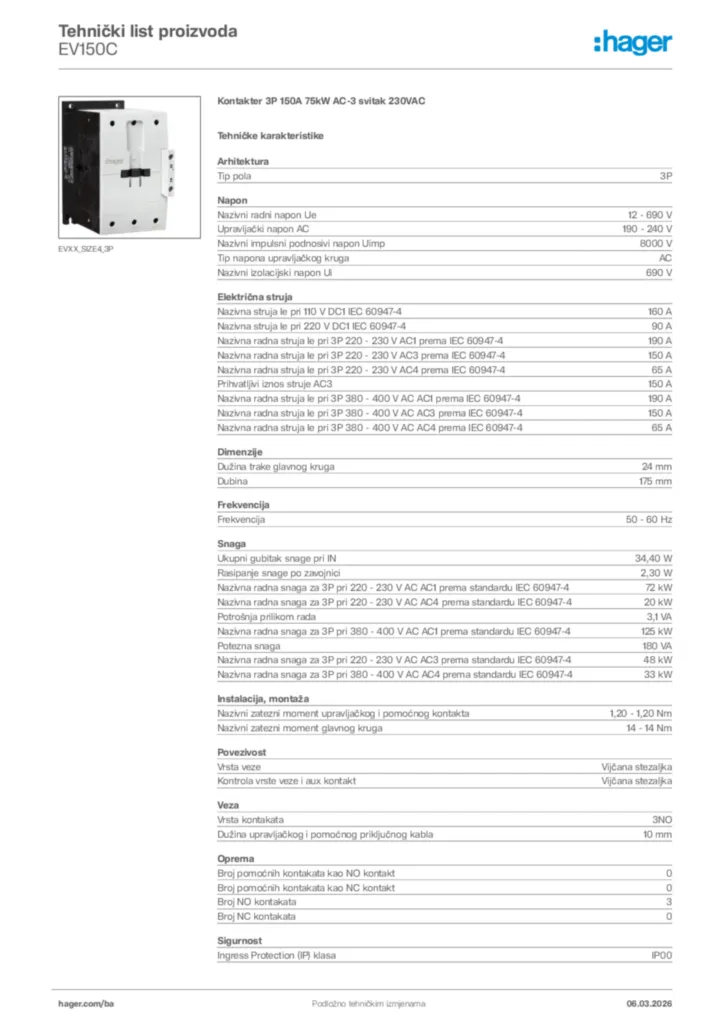

Product datasheet
