EAN

3250612230440

Pakovanje

1 Komad

Brojilo 1-fazno, direktno 3x80A, MODBUS MID ECR180T

Cijena

na zahtjev

Dodaci
Tehničke karakteristike
Dokumentacija
Više proizvoda

Preuzmite tehnički list

Kompletirajte vaš sistem

Vezani proizvodi 1 dostupni proizvodi

Tehničke karakteristike

Bus sistem

MODBUS
Tip pola

3x 1P+N

Nazivna struja

80 A
Maksimalno mjerenje struje kruga

80 A

Broj modula

4

Vrsta veze

Direktna veza
Vrsta priključka

Modbus RS-485 3 žice

Visina

92 mm
Širina

72 mm
Dubina

60 mm

Vrsta generatora impulsa

Optički

Pogodno za

Kupovina/zaliha

Presjek mjernog ulaza

33 - 33 mm²
Presjek izlaza za mjerenje

33 - 33 mm²
Vrsta priključka/utikača Bus sistem

Bus klema

Nazivni zatezni moment

2 - 2 Nm
Montiranje na

DIN šina

Nazivni zatezni moment digitalnog uređaja

0,50 - 0,50 Nm

Sistem mjerenja

Direktno mjerenje
Vrsta mjernog instrumenta

Elektronički
Raspon mjerenja struje

0,25 - 80,0 A
Raspon mjerenja napona Ph-N

92 - 276 V
Raspon mjerenja frekvencije

45 - 65 Hz

Broj faza za napajanje

1

Klasa tačnosti

B
Tip tarife

T1...T2 (230V AC)/T1...T4 MODBUS
Kalibrirano je

Da

Ingress Protection (IP) klasa

IP20

Radna temperatura

-25 - 55 °C
Temperatura skladištenja/transporta

-25 - 70 °C

Potrošnja energije VA

2 VA
Ukupni gubitak snage pri IN

1 W

Frekvencija

50 - 50 Hz

Downloadi

Slika proizvoda

Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

Slika proizvoda ECR180T

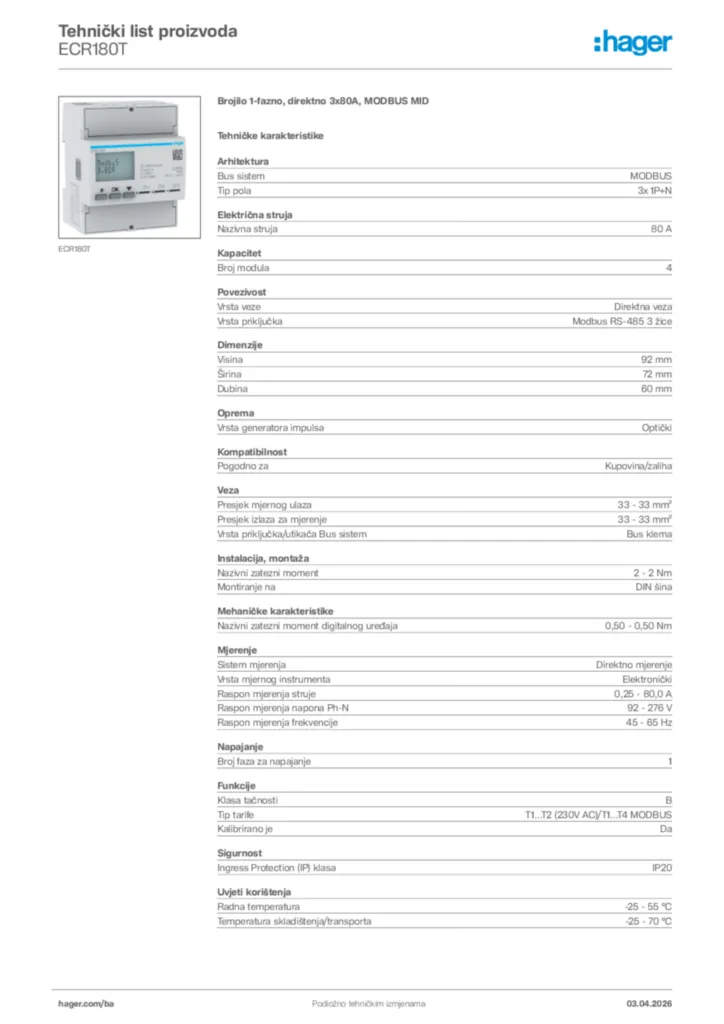

Product datasheet

Hager Tehnički list proizvoda ECR180T

Brojilo 1-fazno, direktno 3x80A, MODBUS MID

PDF
Uputstvo za instalaciju

Uputstvo za instalaciju International 2021-05-17

PDF

1,35 MB
Dodatak proizvodu

Dodatak proizvodu International 2024-04-22

XLS

177,00 kB

Modbus table Summary V1 14

Dodatak proizvodu International 2022-10-04

PDF

836,11 kB
Deklaracija o usklađenosti

Declaration

Deklaracija o usklađenosti International 2020-01-01

PDF

110,84 kB

Više dokumentacije
