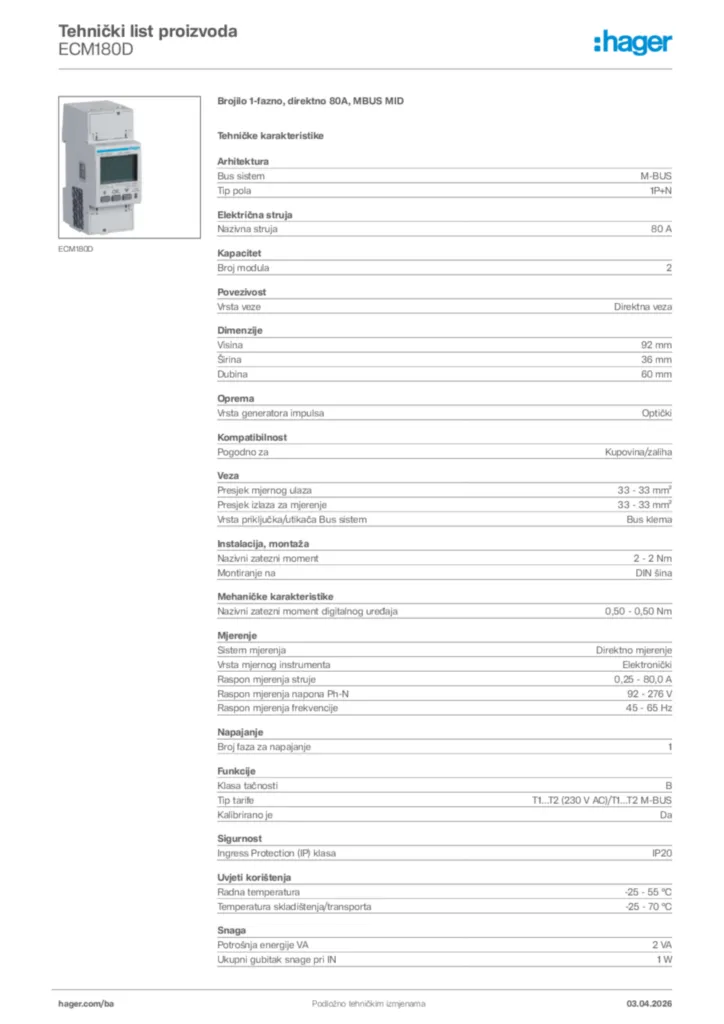

Brojilo 1-fazno, direktno 80A, MBUS MID ECM180D
EAN
3250612231317
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Tehničke karakteristike
Arhitektura
-
Bus sistemM-BUS
-
Tip pola1P+N
Električna struja
-
Nazivna struja80 A
-
Maksimalno mjerenje struje kruga80 A
Kapacitet
-
Broj modula2
Povezivost
-
Vrsta vezeDirektna veza
Dimenzije
-
Visina92 mm
-
Širina36 mm
-
Dubina60 mm
Oprema
-
Vrsta generatora impulsaOptički
Kompatibilnost
-
Prikladno zaKupovina/zaliha
Veza
-
Presjek mjernog ulaza33 - 33 mm²
-
Presjek izlaza za mjerenje33 - 33 mm²
-
Vrsta priključka/utikača Bus sistemBus klema
Instalacija, montaža
-
Nazivni zatezni moment2 - 2 Nm
-
Montiranje naDIN šina
Mehaničke karakteristike
-
Nazivni zatezni moment digitalnog uređaja0,50 - 0,50 Nm
Mjerenje
-
Sistem mjerenjaDirektno mjerenje
-
Vrsta mjernog instrumentaElektronički
-
Raspon mjerenja struje0,25 - 80,0 A
-
Raspon mjerenja napona Ph-N92 - 276 V
-
Raspon mjerenja frekvencije45 - 65 Hz
Napajanje
-
Broj faza za napajanje1
Funkcije
-
Klasa tačnostiB
-
Tip tarifeT1...T2 (230 V AC)/T1...T2 M-BUS
-
Kalibrirano jeDa
Sigurnost
-
Ingress Protection (IP) klasaIP20
Uvjeti korištenja
-
Radna temperatura-25 - 55 °C
-
Temperatura skladištenja/transporta-25 - 70 °C
Snaga
-
Potrošnja energije VA2 VA
-
Ukupni gubitak snage pri IN1 W
Frekvencija
-
Frekvencija50 - 50 Hz
