Kombinovana FID sklopka 4P 10kA B-16A 30mA tip A ADX416D
EAN
3250611016960
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
7 dostupni proizvodi -
Podnaponski i prenaponski relej 1 dostupni proizvodi
Kompletirajte vaš sistem
-
LZ060
Distancer
-
MZ201Pomoćni kontakt 1k.o+1k.z 6A 230V AC
-
MZ202Signalni kontakt 1k.o+1k.z 6A 230V AC
-
MZ203Naponski okidač 230-415V AC 110-130V DC
-
MZ204Naponski okidač 24-48V AC 12-48V DC
-
MZ205Podnaponski okidač 48V DC
-
MZ206Podnaponski okidač 230V AC
-
MZ212
Bobina detecção de sobretensão 230V AC

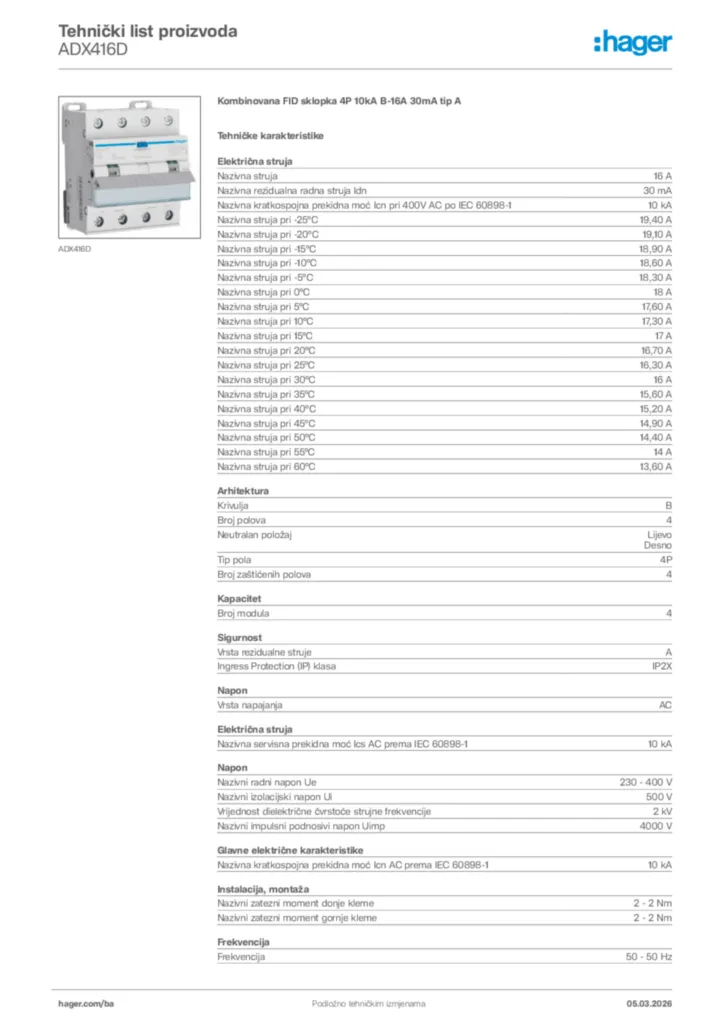

Tehničke karakteristike
Električna struja
-
Nazivna struja16 A
-
Nazivna rezidualna radna struja Idn30 mA
-
Nazivna kratkospojna prekidna moć Icn pri 400V AC po IEC 60898-110 kA
-
Nazivna struja -25 °C19,40 A
-
Nazivna struja pri -20°C19,10 A
-
Nazivna struja -15 °C18,90 A
-
Nazivna struja -10 °C18,60 A
-
Nazivna struja -5 °C18,30 A
-
Nazivna struja pri 0°C18 A
-
Nazivna struja 5 °C17,60 A
-
Nazivna struja 10 °C17,30 A
-
Nazivna struja 15 °C17 A
-
Nazivna struja pri 20°C16,70 A
-
Nazivna struja 25 °C16,30 A
-
Nazivna struja 30 °C16 A
-
Nazivna struja 35 °C15,60 A
-
Nazivna struja pri 40°C15,20 A
-
Nazivna struja pri 45°C14,90 A
-
Nazivna struja pri 50°C14,40 A
-
Nazivna struja 55 °C14 A
-
Nazivna struja pri 60 °C13,60 A
-
Nazivna servisna prekidna moć Ics AC prema IEC 60898-110 kA
Arhitektura
-
KrivuljaB
-
Neutralan položajLijevo, Desno
-
Tip pola4P
-
Broj zaštićenih polova4
Kapacitet
-
Broj modula4
Sigurnost
-
Vrsta rezidualne strujeA
-
Ingress Protection (IP) klasaIP2X
Napon
-
Vrsta napajanjaAC
-
Nazivni radni napon Ue230 - 400 V
-
Nazivni izolacijski napon Ui500 V
-
Vrijednost dielektrične čvrstoće strujne frekvencije2 kV
-
Nazivni impulsni podnosivi napon Uimp4.000 V
Glavne električne karakteristike
-
Nazivna kratkospojna prekidna moć Icn AC prema IEC 60898-110 kA
-
Nazivni zatezni moment donje kleme2 - 2 Nm
-
Nazivni zatezni moment gornje kleme2 - 2 Nm
Frekvencija
-
Frekvencija50 - 50 Hz
Veza
-
Presjek vijčanog ulaza, za fleksibilne provodnike1 - 16 mm²
-
Presjek ulaza sa vijcima, za masivne vodiče1 - 25 mm²
Instalacija, montaža
-
Nazivni zatezni moment2 - 2 Nm
-
Moguća montaža 360°Da
-
Vrsta gornjeg priključka za modularne uređajeVijčana stezaljka
-
Vrsta donjeg priključka za modularne uređajebiconnect
Uvjeti korištenja
-
Klasa ograničenja I²t energije3
-
Stepen zagađenja prema IEC 60664/IEC 60947-22
-
Radna temperatura-25 - 40 °C
Dimenzije
-
Visina84 mm
-
Širina71 mm
-
Dubina70 mm
Povezivost
-
Vrsta vezeVijčana stezaljka
Snaga
-
Ukupni gubitak snage pri IN10,90 W
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.
Slika proizvoda ADX416D
-
Uputstvo za instalaciju
Uputstvo za instalaciju en-GB, fr-FR, de-DE, it-IT 2022-02-11
PDF1,72 MB -
Deklaracija o usklađenosti
Declaration
Deklaracija o usklađenosti International 2022-09-23
PDF378,93 kB
Declaration
Deklaracija o usklađenosti International 2022-03-03
PDF790,55 kB
