Kombinovana FID sklopka 1P+N 6kA C-32A 30mA tip A QC ADS982D

EAN

3250611068259

Pakovanje

1 Komad

Cijena

na zahtjev

Dodaci
Tehničke karakteristike
Ekološka vrijednost
Dokumentacija
Više proizvoda

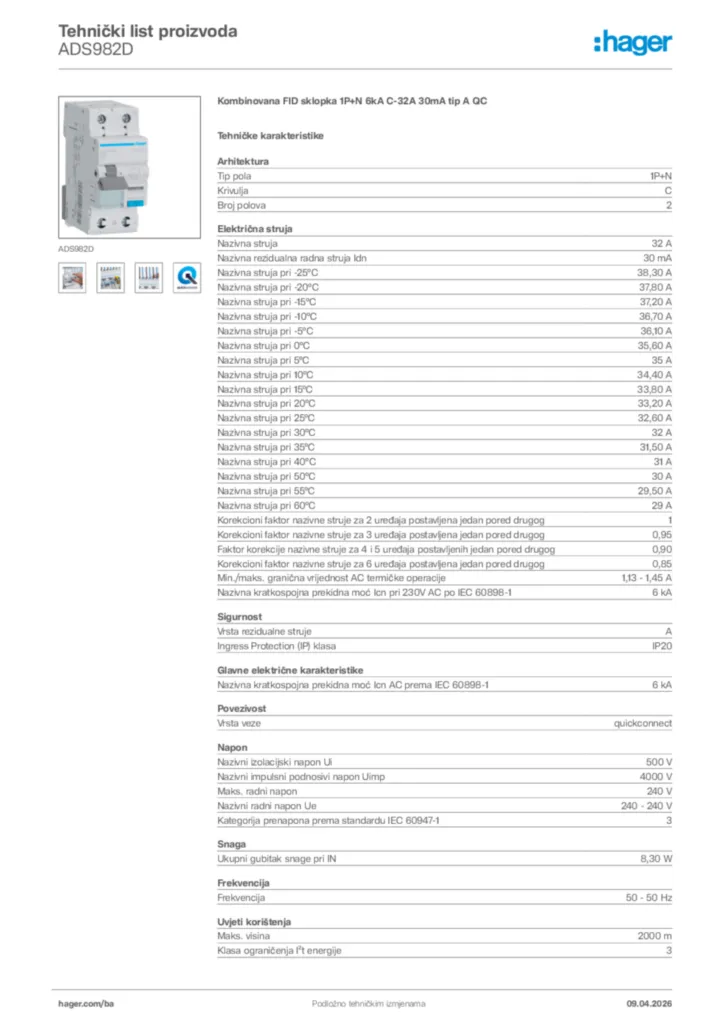

Preuzmite tehnički list

Kompletirajte vaš sistem

Opcionalni dodaci

Blok pomoćnih kontakata 2 dostupni proizvodi
Radni okidač 2 dostupni proizvodi
Podnaponski okidač 2 dostupni proizvodi
Podnaponski i prenaponski okidači 1 dostupni proizvodi
Funkcije blokade/paralelnog pogona 1 dostupni proizvodi
Pogledajte više 4 drugi dostupni proizvodi

Tehničke karakteristike

Tip pola

1P+N
Krivulja

C

Nazivna struja

32 A
Nazivna rezidualna radna struja Idn

30 mA
Nazivna struja -25 °C

38,30 A
Nazivna struja pri -20°C

37,80 A
Nazivna struja -15 °C

37,20 A
Nazivna struja -10 °C

36,70 A
Nazivna struja -5 °C

36,10 A
Nazivna struja pri 0°C

35,60 A
Nazivna struja 5 °C

35 A
Nazivna struja 10 °C

34,40 A
Nazivna struja 15 °C

33,80 A
Nazivna struja pri 20°C

33,20 A
Nazivna struja 25 °C

32,60 A
Nazivna struja 30 °C

32 A
Nazivna struja 35 °C

31,50 A
Nazivna struja pri 40°C

31 A
Nazivna struja pri 50°C

30 A
Nazivna struja 55 °C

29,50 A
Nazivna struja pri 60 °C

29 A
Korekcioni faktor nazivne struje za 2 uređaja postavljena jedan pored drugog

1
Korekcioni faktor nazivne struje za 3 uređaja postavljena jedan pored drugog

0,95
Faktor korekcije nazivne struje za 4 i 5 uređaja postavljenih jedan pored drugog

0,90
Faktor korekcije nazivne struje za 6 uređaja postavljena jedan pored drugog

0,85
Min./maks. granična vrijednost AC termičke operacije

1,13 - 1,45 A
Nazivna kratkospojna prekidna moć Icn pri 230V AC po IEC 60898-1

6 kA

Vrsta rezidualne struje

A
Ingress Protection (IP) klasa

IP20

Nazivna kratkospojna prekidna moć Icn AC prema IEC 60898-1

6 kA

Vrsta veze

quickconnect

Nazivni izolacijski napon Ui

500 V
Nazivni impulsni podnosivi napon Uimp

4.000 V
Maks. radni napon

240 V
Nazivni radni napon Ue

240 - 240 V
Kategorija prenapona prema standardu IEC 60947-1

3

Ukupni gubitak snage pri IN

8,30 W

Frekvencija

50 - 50 Hz

Maks. visina

2.000 m
Klasa ograničenja I²t energije

3
Radna temperatura

-25 - 40 °C
Temperatura skladištenja/transporta

-25 - 70 °C

Električna izdržljivost u broju ciklusa

2.000
Broj mehaničkih operacija

1.000

Presjek fleksibilnog vodiča

1 - 16 mm²
Presjek krutog provodnika

1 - 25 mm²
Presjek vijčanog ulaza, za fleksibilne provodnike

1 - 16 mm²
Presjek ulaza sa vijcima, za masivne vodiče

1 - 25 mm²
Presjek izlaza sa vijcima, za fleksibilne vodiče

1 - 16 mm²
Presjek vijčanog izlaza, za masivne vodiče

1 - 25 mm²
Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče

1 - 16 mm²
Presjek vijčanog ulaza i izlaza, za masivne vodiče

1 - 25 mm²

Nazivni zatezni moment

2,1 - 2,1 Nm
Vrsta gornjeg priključka za modularne uređaje

Vijčana stezaljka
Vrsta donjeg priključka za modularne uređaje

biconnect, ‌quickbusbar

Broj modula

2

Visina

94 mm
Širina

35 mm
Dubina

68 mm
