Kombinovana zaštitna sklopka, 1P+N 6kA B-20A 30mA, tip A ADA920D
EAN
3250611010654
Pakovanje
1 Komad
na zahtjev
Prijava za kreaciju liste proizvoda
Morate se prijaviti na Vaš myHager račun kako biste kreirali liste proizvoda
Kompletirajte vaš sistem
Opcionalni dodaci
-
9 dostupni proizvodi -
Podnaponski i prenaponski relej 1 dostupni proizvodi -
Modularne sabirnice za faze 1 dostupni proizvodi -
Završna kapa za sabirnice/fazne šine 1 dostupni proizvodi
Kompletirajte vaš sistem
-
MZ201
Pomoćni kontakt 1k.o+1k.z 6A 230V AC
-
MZ202Signalni kontakt 1k.o+1k.z 6A 230V AC
-
MZ203Naponski okidač 230-415V AC 110-130V DC
-
MZ204Naponski okidač 24-48V AC 12-48V DC
-
MZ205Podnaponski okidač 48V DC
-
MZ206Podnaponski okidač 230V AC
-
MZ212
Bobina detecção de sobretensão 230V AC
-
MZN176Fil de verrouillage pour produits modulaires
-
AZ002Kit cobre bornes cinzento p/disj. difer.
-
AZ010Kit cobre bornes amarelo p/disj. difer.
-
KDN263A
Sabirnica, viličasta, 2P, 63A, 10mm², 12M
-
KZN023
Završna kapa za fazne šine, 2/3-polna
Tehničke karakteristike
Arhitektura
-
Tip pola1P+N
-
KrivuljaB
Električna struja
-
Nazivna struja20 A
-
Nazivna rezidualna radna struja Idn30 mA
-
Nazivna struja -25 °C22,70 A
-
Nazivna struja pri -20°C22,50 A
-
Nazivna struja -15 °C22,20 A
-
Nazivna struja -10 °C22 A
-
Nazivna struja -5 °C21,80 A
-
Nazivna struja pri 0°C21,50 A
-
Nazivna struja 5 °C21,30 A
-
Nazivna struja 10 °C21 A
-
Nazivna struja 15 °C20,80 A
-
Nazivna struja pri 20°C20,50 A
-
Nazivna struja 25 °C20,30 A
-
Nazivna struja 30 °C20 A
-
Nazivna struja 35 °C19,80 A
-
Nazivna struja pri 40°C19,60 A
-
Nazivna struja pri 50°C19,20 A
-
Nazivna struja 55 °C19 A
-
Nazivna struja pri 60 °C18,80 A
-
Korekcioni faktor nazivne struje za 2 uređaja postavljena jedan pored drugog1
-
Korekcioni faktor nazivne struje za 3 uređaja postavljena jedan pored drugog0,95
-
Faktor korekcije nazivne struje za 4 i 5 uređaja postavljenih jedan pored drugog0,90
-
Faktor korekcije nazivne struje za 6 uređaja postavljena jedan pored drugog0,85
-
Min./maks. granična vrijednost AC termičke operacije1,13 - 1,45 A
-
Nazivna kratkospojna prekidna moć Icn pri 230V AC po IEC 60898-16 kA
Sigurnost
-
Vrsta rezidualne strujeA
-
Ingress Protection (IP) klasaIP20
Glavne električne karakteristike
-
Nazivna kratkospojna prekidna moć Icn AC prema IEC 60898-16 kA
Povezivost
-
Vrsta vezeVijčana stezaljka
Napon
-
Nazivni izolacijski napon Ui500 V
-
Nazivni impulsni podnosivi napon Uimp4.000 V
-
Maks. radni napon240 V
-
Nazivni radni napon Ue240 - 240 V
-
Kategorija prenapona prema standardu IEC 60947-13
Snaga
-
Ukupni gubitak snage pri IN6,60 W
Frekvencija
-
Frekvencija50 - 50 Hz
Uvjeti korištenja
-
Maks. visina2.000 m
-
Klasa ograničenja I²t energije3
-
Radna temperatura-25 - 40 °C
-
Temperatura skladištenja/transporta-25 - 70 °C
Izdržljivost
-
Električna izdržljivost u broju ciklusa2.000
-
Broj mehaničkih operacija2.000
Veza
-
Presjek fleksibilnog vodiča1 - 16 mm²
-
Presjek krutog provodnika1 - 25 mm²
-
Presjek vijčanog ulaza, za fleksibilne provodnike1 - 16 mm²
-
Presjek ulaza sa vijcima, za masivne vodiče1 - 25 mm²
-
Presjek izlaza sa vijcima, za fleksibilne vodiče1 - 16 mm²
-
Presjek vijčanog izlaza, za masivne vodiče1 - 25 mm²
-
Presjek ulaza i izlaza sa vijcima, za fleksibilne vodiče1 - 16 mm²
-
Presjek vijčanog ulaza i izlaza, za masivne vodiče1 - 25 mm²
Instalacija, montaža
-
Nazivni zatezni moment2,10 - 2,10 Nm
-
Vrsta gornjeg priključka za modularne uređajeVijčana stezaljka
-
Vrsta donjeg priključka za modularne uređajebiconnect
Kapacitet
-
Broj modula2
Dimenzije
-
Visina93 mm
-
Širina35 mm
-
Dubina68 mm
Kompatibilnost
-
Prikladno za DIN šinuDa
Ekološka vrijednost
Certifikati i dokumenti
Downloadi
-
Slika proizvoda
Napomene o korištenju. Napominjemo da smo mi vlasnici prava korištenja slikovnog materijala. Možete koristiti samo materijal koji ste dobili u skladu sa našim Uslovima korištenja (PDF, 85 KB). Smatramo vas odgovornim za poštivanje uslova licence i možete biti odgovorni za zloupotrebu.

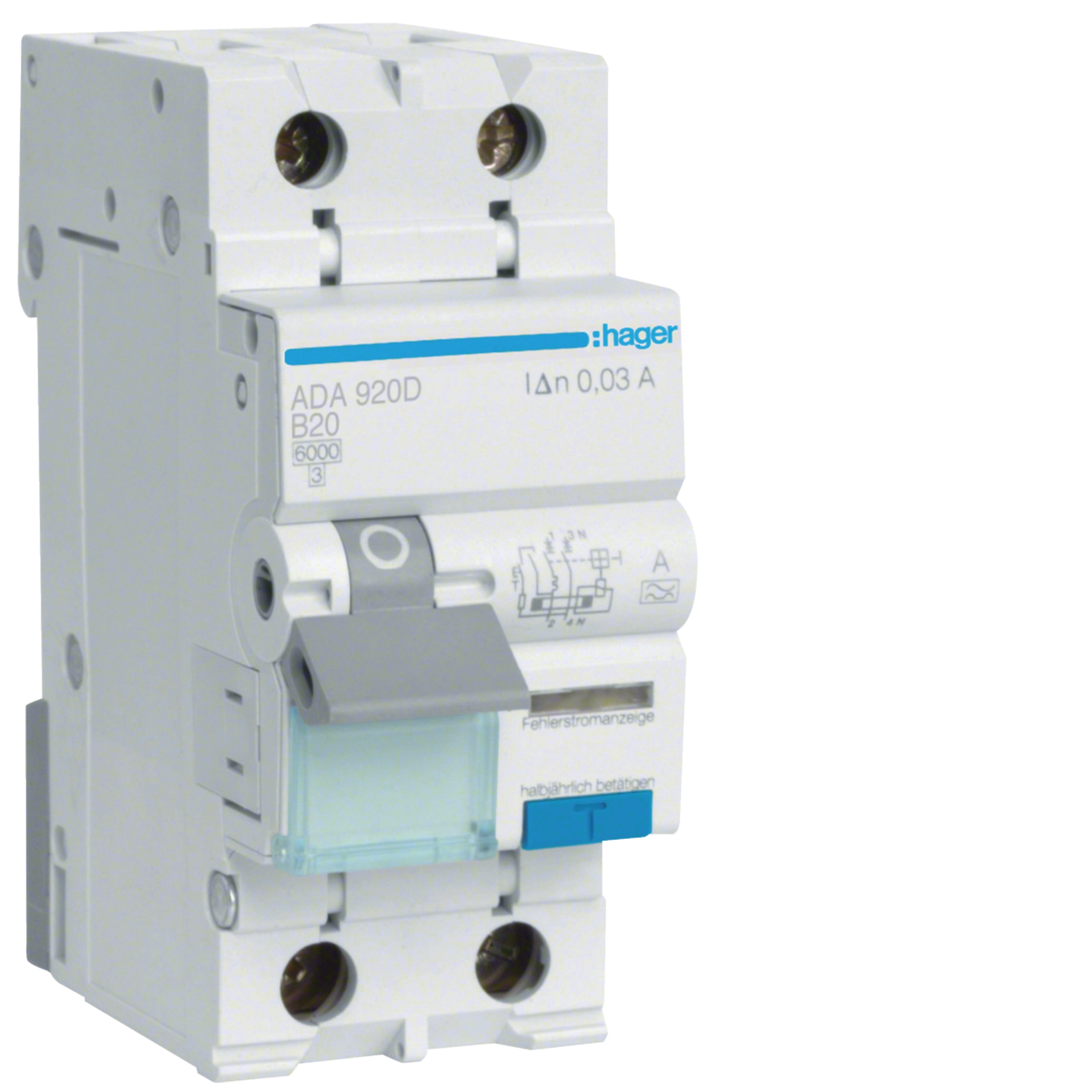

Slika proizvoda ADA920D
-
