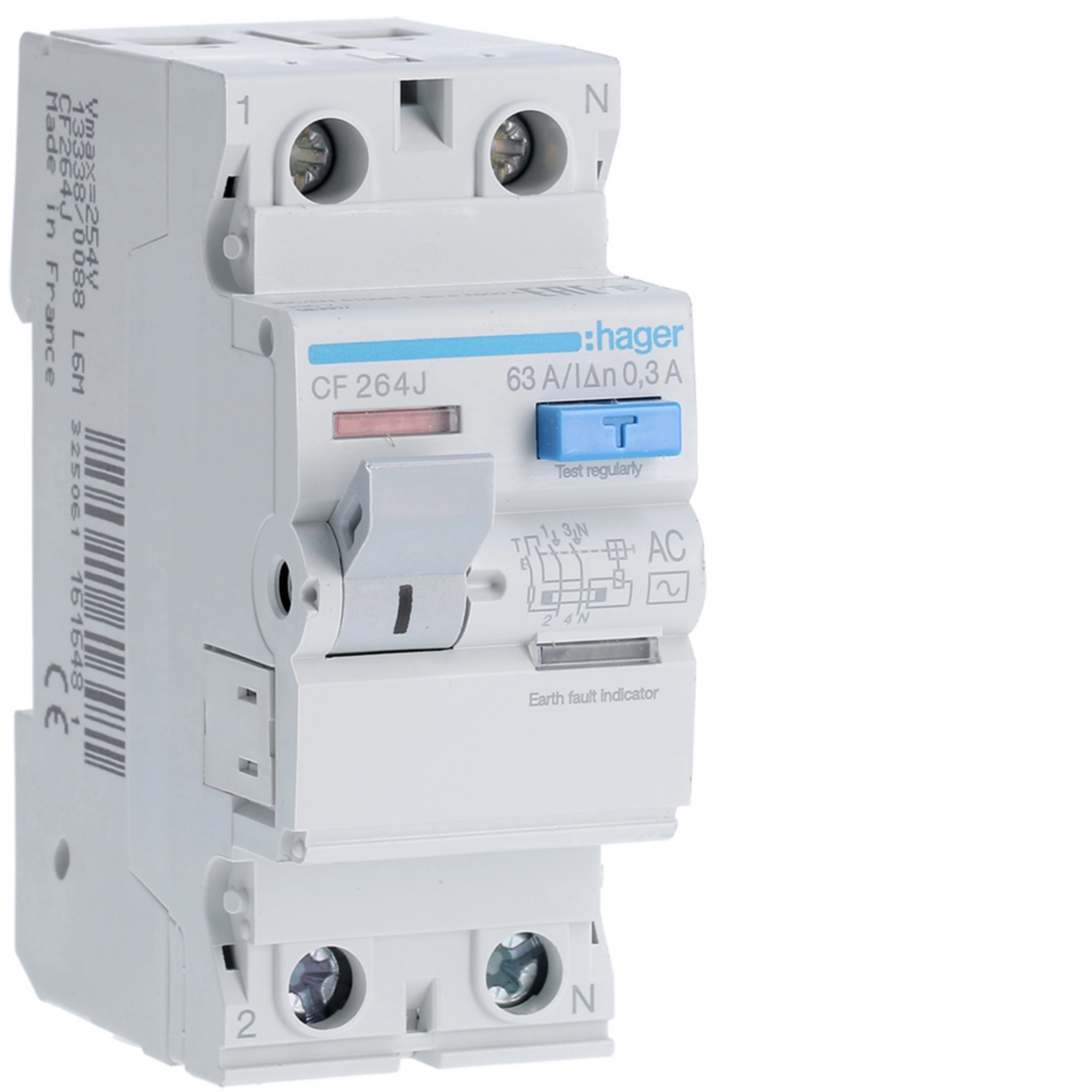

Kompakt şalter 2P 63A 300mA AC Sınıfı CF264J
EAN
3250611616481
VPE
1 parça
Ürün listesi oluşturmak için giriş yapın
Ürün listeleri oluşturmak için myHager hesabınızda oturum açmış olmanız gerekir
Sisteminizi tamamlayın
İsteğe bağlı Aksesuarlar
-
Düşük gerilim bobini 2 mevcut ürünler -
Şönt serbest bırakma 2 mevcut ürünler -
Yardımcı kontak bloku 1 mevcut ürünler
Teknik özellikler
Mimari
-
kutup türü1P+N
Elektrik akımı
-
Anma akımı63 A
-
Anma artık işletim akımı, Idn300 mA
-
Kesme ve açma kapasitesi, Idm1,50 kA
-
EN61008-1'e göre anma koşullu kısa devre akımı, Inc6 kA
-
Derecelendirme akımı -25°C63 A
-
-20°C'de anma akımı63 A
-
Derecelendirme akımı -15°C63 A
-
Derecelendirme akımı -10°C63 A
-
Derecelendirme akımı -5°C63 A
-
0°C'de anma akımı63 A
-
Derecelendirme akımı 5°C63 A
-
Derecelendirme akımı 10°C63 A
-
Derecelendirme akımı 15°C63 A
-
20°C'de anma akımı63 A
-
Derecelendirme akımı 25°C63 A
-
Derecelendirme akımı 30°C63 A
-
Derecelendirme akımı 35°C63 A
-
40°C'de anma akımı63 A
-
45°C'de anma akımı63 A
-
50°C'de anma akımı63 A
-
Derecelendirme akımı 55°C63 A
-
Derecelendirme akımı 60°C56 A
-
Derecelendirme akımı 65°C49 A
-
Derecelendirme akımı 70°C40 A
Kurulum, montaj
-
Üst terminal anma sıkma torku2,80 - 2,80 Nm
-
Nominal sıkma torku, alt klemens2,80 - 2,80 Nm
-
Modüler cihazlar için üst bağlantı tipiVida ucu
-
Modüler cihazlar için alt bağlantı tipiikili bağlantı
-
Nominal sıkma torku2,80 - 2,80 Nm
Gerilim
-
Anma çalışma gerilimi Ue230 - 230 V
-
Tip, voltaj beslemesiAC
-
Anma yalıtım voltajı, Ui500 V
-
Anma darbe dayanma voltajı, Uimp4,000 V
-
Maks. işletim voltajı253 V
Frekans
-
Frekans50 - 50 Hz
Kapasite
-
Modül sayısı2
Uyumluluk
-
DIN Rayı için uygundurEvet
Güvenlik
-
Kaçak akım tipiAC
-
Giriş Koruma (IP) sınıfıIP20
Güç
-
IN (anma Akım) altındaki toplam güç kaybı8,70 W
Kullanım koşulları
-
Maks. Yükseklik2,000 m
Dayanıklılık
-
Döngü sayısında elektriksel dayanıklılık2,000
-
Mekanik operasyon sayısı4,000
Bağlantı
-
Vidalı giriş ve çıkış kesiti, iri kondüktörler için1 - 25 mm²
-
Vidalı giriş ve çıkış kesiti, bükülgen kondüktörler için1 - 16 mm²
-
Bağlantı tipiVida ucu
-
Modüler cihazlar için üst bağlantı hizalamasıHizalanmış uç
-
Modüler cihazlar için alt bağlantı hizalamasıHizalanmış uç
Ölçüler
-
Yükseklik83 mm
-
Genişlik35 mm
-
Derinlik70 mm
