Características técnicas
Arquitectura
-
Sistema busbus EIB
-
Modo de fixaçãoCalha DIN
Configuração
-
Nº de módulos4
Conectividade
-
Cabos BUS1
Principais características eléctricas
-
Frequência de funcionamento50/60 Hz
Voltagem
-
Tensão de saída24V+30V
-
Tensão de saída28…32 V
Corrente eléctrica
-
Corrente de saídamáx. 960 mA
-
Corrente de saída de alimentação320 mA
Fusível
-
fusívelcom proteção electrónica de curto-circuito e sobrecarga
Dimensões
-
Profundidade produto instalado64 mm
-
Altura produto instalado90 mm
-
Comprimento64 mm
-
Largura produto instalado72 mm
-
Largura4 modules
Potência
-
Potência total dissipada em IN4.4 W
Materiais, acabamento, cores
-
Cor RALRAL 7035 - Cinzento claro
Ligação
-
Secção de ligação em cabo flexível0,75 / 2,5mm²
-
Secção de ligação em cabo rígido0,75 / 2,5mm²
-
Seção transversal do condutor (flexível)0.75…2.5 mm²
-
Secção transversal do condutor (rígida)0.75…2.5 mm²
-
modo de ligaçãocom terminais plug-in QuickConnect
-
ligaçãotem de ser conectado um condutor de terra protegido
Utilização
-
_empty_com porta-etiqueta
Segurança
-
Índice de protecção IPIP20
Condições de utilização
-
Temperatura de funcionamento-5…45 °C
-
Temperatura de armazenamento / transporte-20…70 °C
Documentos
-

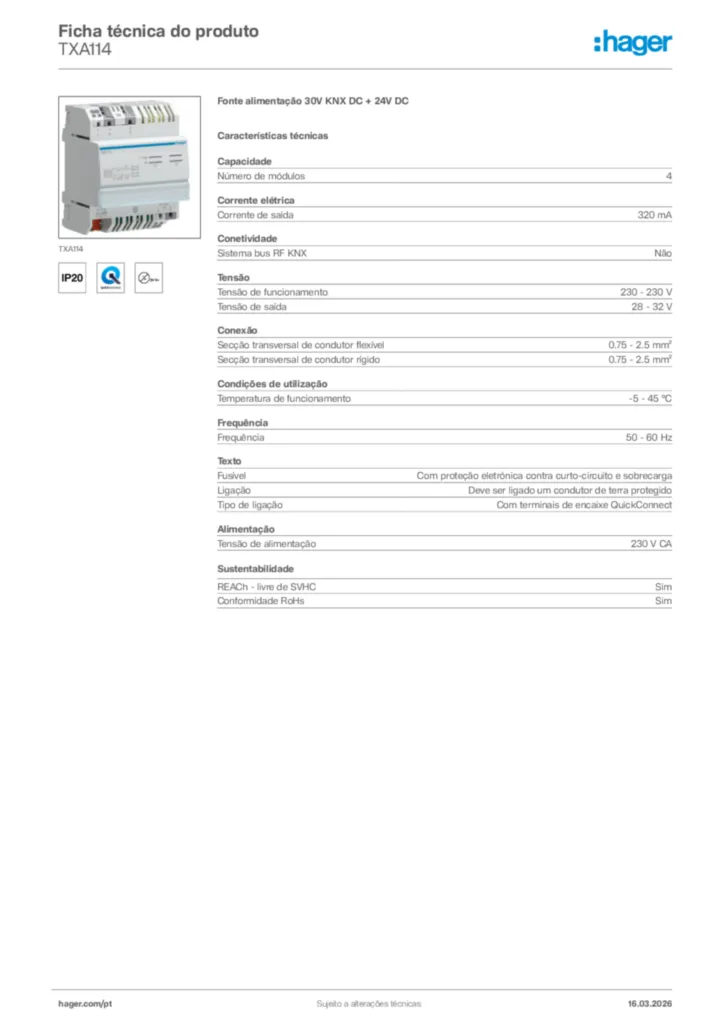

Imagem do produto
-
