Micro módulo 2E + 1S ON/OFF RF 200W TRM690G
EAN
3250615989055
Quantidade
1 Uni.
Grupo
42
109,60 €
/ Uni.
*
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Características técnicas
Arquitectura
-
Sistema busKNX
Funções
-
Funções adicionais ETSETS funções adicionais: +6 cenas, modo de operação on / off, 1 controle de botão para cima / para baixo, botão, 2 x alarme, exibição de status
-
funçãofunção de reset (de acordo com definição de fábrica)
-
cenários de iluminaçãogravação de cenários, bloq.
-
funções quicklinkfunções de quicklink: comutação, 2 cenas, tempo de comutação, botão de contacto NO, controlo forçado
Configuração
-
Pré-montadoconfeccionado, com cabo de 4 núcleos
-
Nº de módulos0
Comandos e indicadores
-
Sinalizador luminosoSim
-
operaçãocom operação manual ligada/desligada
-
activaçãoActivação, por exemplo através de interruptor, botões de pressão, temporizador
-
botão / botão de pressãocom o botão de configuração e função
Conectividade
-
Protocolo rádioKNX rádio
-
Categoria do receptor2
-
entradascom alimentação independente, alimentação eléctrica, entrada binária para contacto livre de potencial
Voltagem
-
Tensão de alimentação do sistema230V AC
Corrente eléctrica
-
Nº de circuitos de entradas2
-
Corrente do sinal de entrada33 µA
-
Corrente de alimentação máx.1 A
-
Corrente admissível em AC1 para o contacto, canal ou zona 10.85 A
Dimensões
-
Altura produto instalado40 mm
-
Dimensões (LLxllxaa)40x40x18
-
Diâmetro53 mm
-
Altura18 mm
Frequência
-
Frequência de transmissão868 MHz
-
Frequência de recepção de rádio868.3 MHz
Potência
-
Potência de saída200 W
-
Transformadores convencionais10…175 VA
-
Transformadores eletrónicos10…175 VA
-
Poder de transmissão de rádio< 10 mW
Medição
-
Tensão de aquisição de entrada5 V V
Alcance
-
Alcance máx.30m em interior / 100m em campo aberto
Materiais, acabamento, cores
-
Color independiente de las líneas de diseñocinzento claro
-
Aparência da superfíciemate
Gestão de iluminação LED
-
número máximo de lâmpadas LED / CFL10
-
pwrdimmable230vretrofitledlamps3…50 W
-
Potência LED50 W
Gestão de lâmpadas incandescentes
-
Potência máx. com lâmpadas incandescentes200 W
-
Lâmpadas incandescentes e halogéneas de 230 V10…200 W
Instalação, montagem
-
modo de instalaçãopara instalação atrás mecanismos de embutir
Ligação
-
Secção de ligação em cabo flexível0,5 / 1,5mm²
-
Secção de ligação em cabo rígido0,5 / 2.5mm²
-
Seção transversal do condutor (flexível)0.5…1.5 mm²
-
Secção transversal do condutor (rígida)0.5…2.5 mm²
-
modo de ligaçãocom terminais de suspensão de aparafusar
-
conexão busintegração no gateway KNX rádio / TP, montado na superfície, no sistema KNX TP
-
Tipo de ligaçãoBorne com parafusos
Cabo
-
Comprimento do cabo binário extensível amáx. 5 m
-
Comprimento do cabo binário≈ 20 cm
Configurações
-
Modos de configuração possíveiseasy, system, PB, quicklink
-
programarConfiguração rápida usando botões e display LED
Elementos fornecidos
-
Ligação ao bus incluídaSim
Equipamento
-
Número de saídas1
-
Número de canais de rádio2
-
Número de lentes quicklinkmáx. 20 transmissores / receptores
-
Expandibilidade modularNão
-
Ciclo de trabalho do transmissor1 %
Utilização
-
Tempo de pulsomín. 50 ms
Condições de utilização
-
Temperatura de funcionamento-15…45 °C
-
Temperatura de armazenamento / transporte-25…70 °C
-
poupança de energiabaixo requisito de energia intrínseca
-
Umidade relativa (sem condensação)0…65 % (sem condensação)
Identificação
-
AplicaçõesActuadores de rádio KNX
-
família de produtos:família de produtos: saída
-
Aparelho da famíliaTRM
-
Série de design principalBerker.Net
Documentos
-

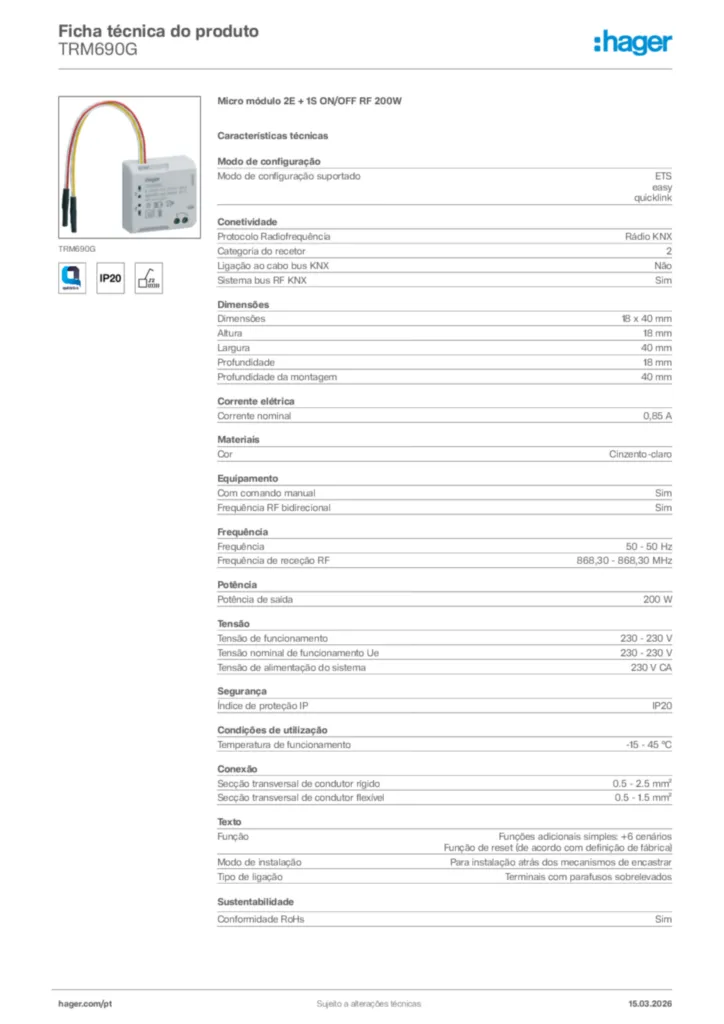

Imagem do produto
-
