Limitador de sobretensão auto-protegido Tipo 2 1P+N 15kA SPB715D. Estes produtos garantem a segurança da instalação graças à sua capacidade de escoar sobretensões transitórias, que podem ser provenientes de vários fatores. Este limitador engloba ainda um disjuntor, apenas num produto, em resumo, compacto e eficaz.

EAN

3250615512376

Quantidade

1 Uni.

Grupo

Dispositivo de proteção contra sobretensões (SPD)

Limitador de sobretensão auto-protegido Tipo 2 1P+N 15kA SPB715D

Name: SPB715D
Brand: Hager
SKU: SPB715D
Price: 215.3 EUR

Preço

215,30 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental

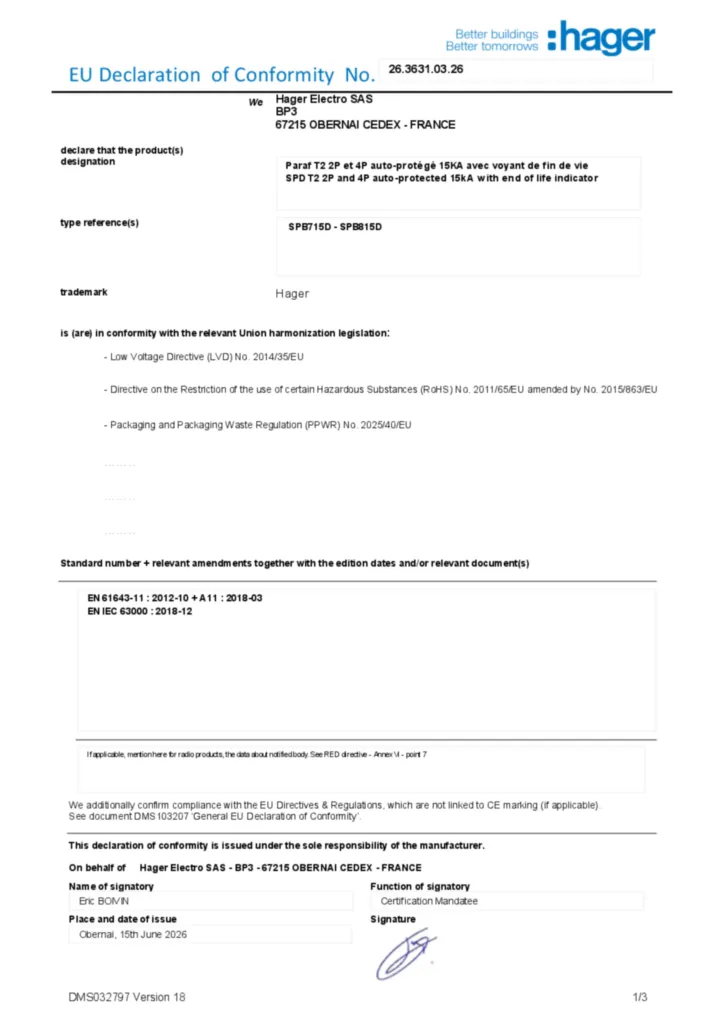

Documentos
Mais produtos

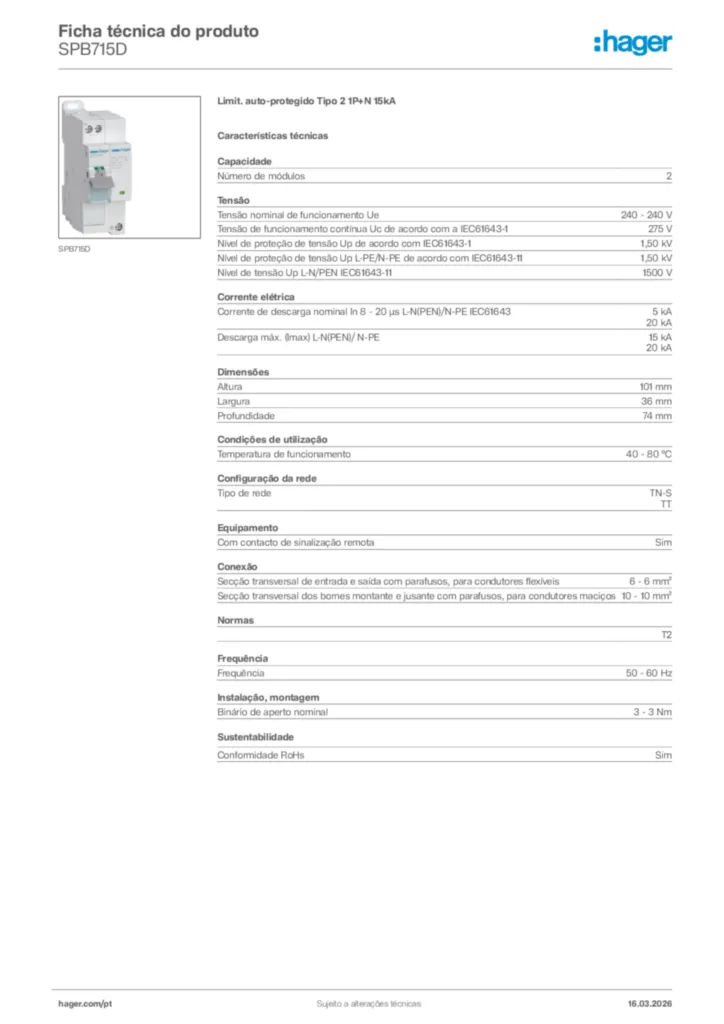

Descarregar ficha técnica

Complete seu sistema

Acessórios/peças para sistemas de alimentação de proteção contra sobretensão 1 produtos disponíveis

Características técnicas

Número de módulos

2

Tensão nominal de funcionamento Ue

240 - 240 V
Tensão de funcionamento contínua Uc de acordo com a IEC61643-1

275 V
Nível de proteção de tensão Up N-PE IEC61643-11

1500 V
Nível de proteção de tensão Up L-N (PEN)

1,3 kV
Nível de tensão Up L-N/PEN IEC61643-11

1, kV
Tipo de alimentação de tensão

CA
Categoria de sobretensão de acordo com a IEC60947-1

3
Nominal voltage

240 - 415 V AC ± 10%

Corrente de descarga máx. (Imax) L-N (PEN)

15 kA
Corrente de descarga máx. (Imax) N-PE

20 kA
Corrente de descarga nominal In 8 - 20 µs L-N (PEN)

5 kA
Corrente de descarga nominal In 8 - 20 µsN-PE

20 kA
Seguir a classificação de interrupção de corrente

0,10 kA
Transformador de corrente residual

< 5 μA

Altura

101 mm
Largura

36 mm
Profundidade

74 mm
Comprimento da fita

12 mm

Índice de proteção IP

IP20
Classe de proteção

Classe de isolamento II
TOV behaviour at UT (N-PE)

1200 V AC (200 ms / withstand mode)
Mode of protection

L-N, N-PE
TOV behaviour at UT (L-N)

350 V AC (5 s / withstand mode)

Temperatura de funcionamento

40 - 80 °C
Tropicalização

5-95%
Temperatura de armazenamento/transporte

-40 - 80 °C
Grau de poluição de acordo com IEC60664/IEC60947-2

2
Altitude máxima

2000 m

Cor do produto

Cinzento-claro
Código RAL

7035
Material

Termoplástico

Tipo de rede

TN-S, TT
Rede TN

Sim
Rede TN-C

Não
Rede DC

Não
Rede IT

Não
Rede TT

Sim
Rede TN-C-S

Não
Rede TN-S

Sim

Com contacto de sinalização remota

Sim

Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1,5 - 10 mm²
Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1,5 - 10 mm²
Secção transversal de condutor flexível

1.5 - 10 mm²
Secção transversal de condutor rígido

1.5 - 10 mm²
Tipo de conector/ficha

Terminal de parafuso

Classe de requisitos IEC 61643

T2

Frequência

50 - 60 Hz

Binário de aperto nominal

3 - 3 Nm
Adequado para uso interior

Sim

N.º de polos

1P+N
Posição neutra

Abertura para a esquerda

Com fusível de proteção integrado

Sim

Tipo de montagem

Calha DIN
Tipo de ligações

Ligação com parafuso

Com lâmpada de sinalização

Sim

Adequado para configuração adicional do sistema

Não

Número de meio módulos de 17,5 mm

4

Tipo de filtro do produto

DST

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim
