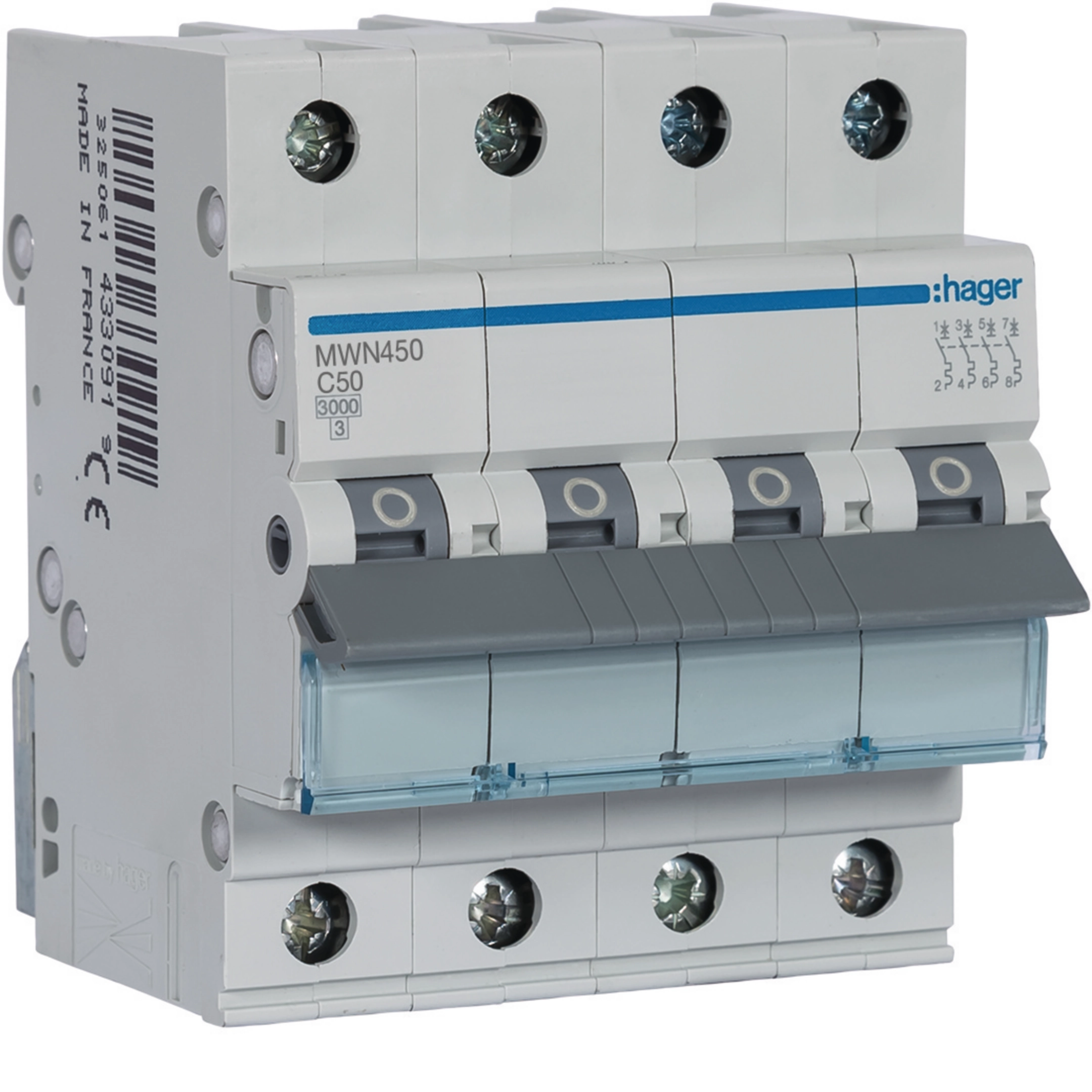

Disjuntor 4 Pólos 50A Curva C 3kA 4 Módulos de referência: MWN450. Os aparelhos de proteção modular da Hager, garantem fiabilidade e segurança a qualquer instalação elétrica.

EAN

3250614330957

Quantidade

3 Peças

Grupo

Disjuntores modulares (unipolares e multipolares)

Disjuntor 4 Pólos 50A Curva C 3kA 4 Módulos MWN450

Name: MWN450
Brand: Hager
SKU: MWN45042
Price: 98.47 EUR

Preço

98,47 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

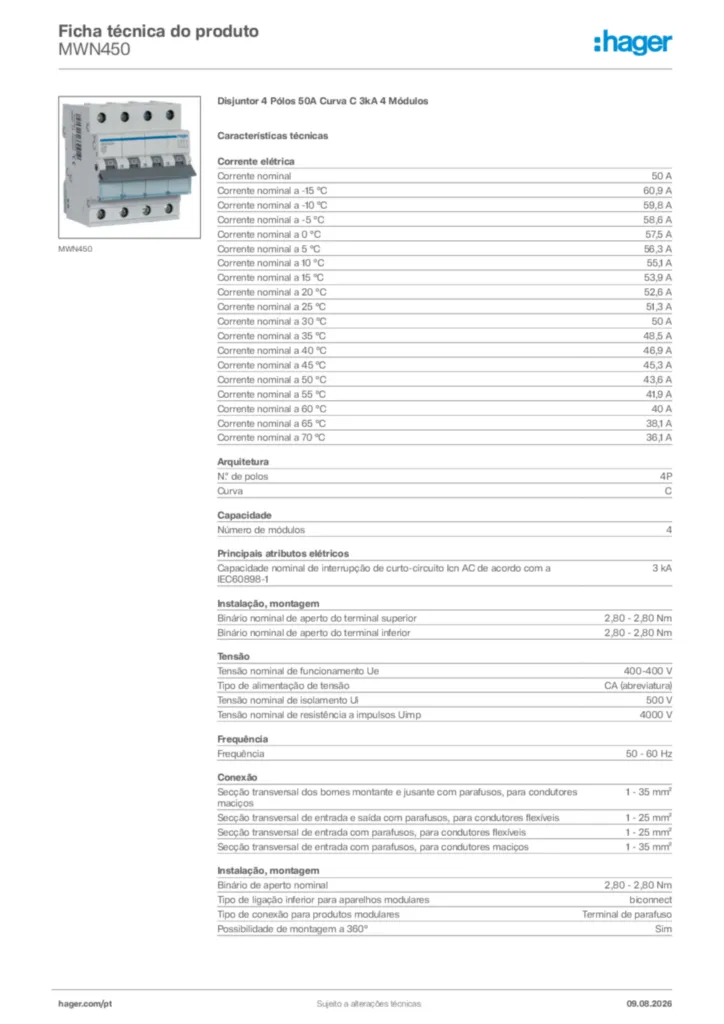

Descarregar ficha técnica

Complete seu sistema

Bloqueio das funções de bloqueio 1 produtos disponíveis
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis

Características técnicas

Corrente nominal

50 A
Corrente nominal a -15 °C

60,9 A
Corrente nominal a -10 °C

59,8 A
Corrente nominal a -5 °C

58,6 A
Corrente nominal a 0 °C

57,5 A
Corrente nominal a 5 °C

56,3 A
Corrente nominal a 10 °C

55,1 A
Corrente nominal a 15 °C

53,9 A
Corrente nominal a 20 °C

52,6 A
Corrente nominal a 25 °C

51,3 A
Corrente nominal a 30 °C

50 A
Corrente nominal a 35 °C

48,5 A
Corrente nominal a 40 °C

46,9 A
Corrente nominal a 45 °C

45,3 A
Corrente nominal a 50 °C

43,6 A
Corrente nominal a 55 °C

41,9 A
Corrente nominal a 60 °C

40 A
Corrente nominal a 65 °C

38,1 A
Corrente nominal a 70 °C

36,1 A

Curva

C

Número de módulos

4

Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-1

3 kA

Binário nominal de aperto do terminal superior

2,80 - 2,80 Nm
Binário nominal de aperto do terminal inferior

2,80 - 2,80 Nm
Binário de aperto nominal

2,80 - 2,80 Nm
Tipo de ligação inferior para aparelhos modulares

biconnect
Tipo de conexão para produtos modulares

Terminal de parafuso
Possibilidade de montagem a 360°

Sim

Tensão nominal de funcionamento Ue

400-400 V
Tipo de alimentação de tensão

CA (abreviatura)
Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

4000 V

Frequência

50 - 60 Hz

Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1 - 35 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores maciços

1 - 35 mm²

Índice de proteção IP

IP20
Distância da grelha

35 mm

Grau de poluição de acordo com IEC60664/IEC60947-2

2
Classe de limitação da energia I²t

3
Tropicalização

Para todos os climas
Temperatura de funcionamento

-25 - 70 °C

Potência total dissipada em IN

20,3 W

Alinhamento dos bornes superiores para aparelhos modulares

Bornes alinhados
Alinhamento dos bornes inferiores para aparelhos modulares

Bornes alinhados
Tipo de ligações

Terminal de parafuso

Altura

83 mm
Largura

70 mm
Profundidade

70 mm

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim
