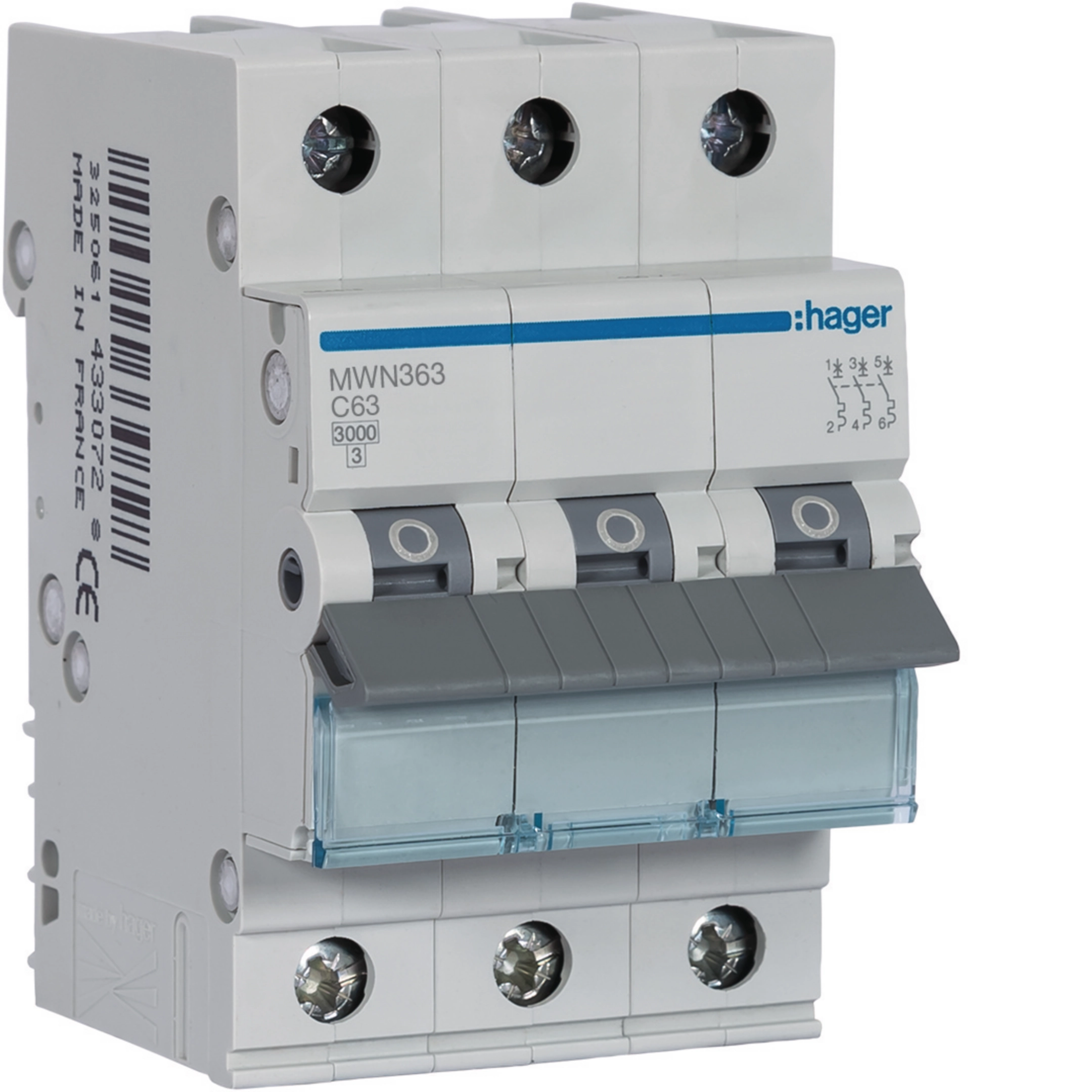

Disjuntor 3 Pólos 63A Curva C 3kA 3 Módulos de referência: MWN363. Os aparelhos de proteção modular da Hager, garantem fiabilidade e segurança a qualquer instalação elétrica.

EAN

3250614330810

Quantidade

4 Peças

Grupo

Disjuntores modulares (unipolares e multipolares)

Disjuntor 3 Pólos 63A Curva C 3kA 3 Módulos MWN363

Name: MWN363
Brand: Hager
SKU: MWN36342
Price: 84.83 EUR

Preço

84,83 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

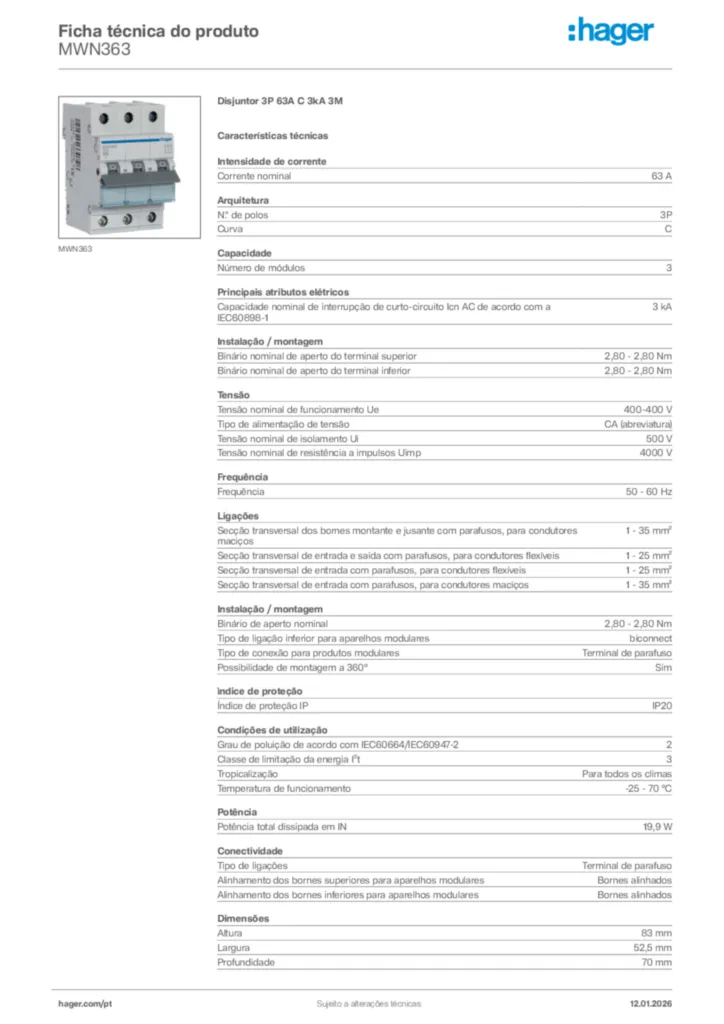

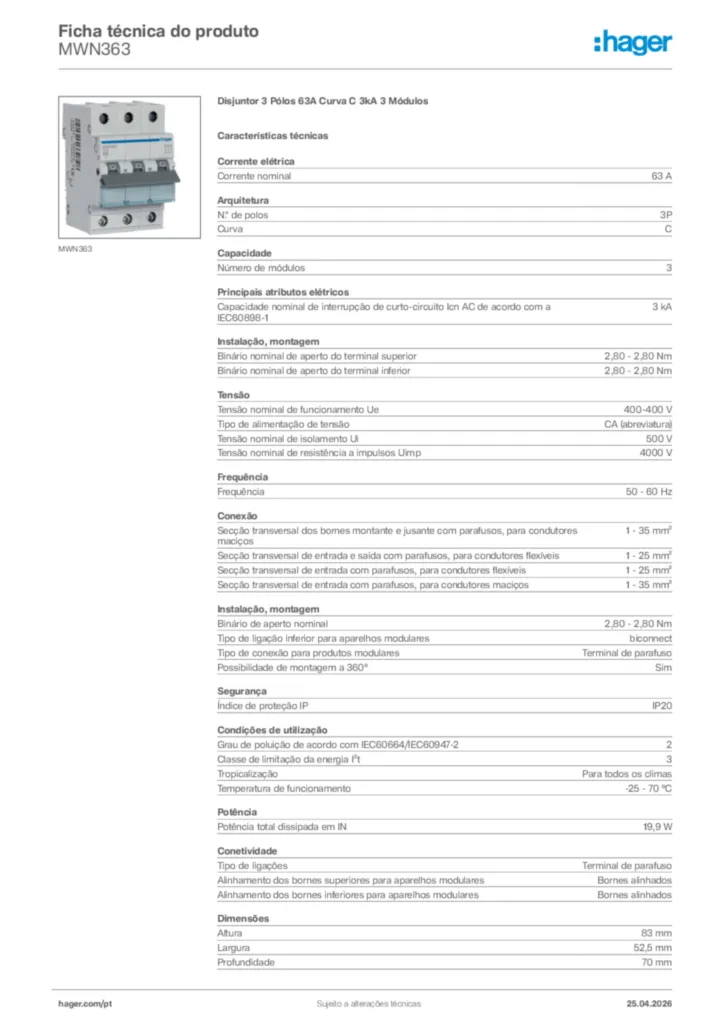

Descarregar ficha técnica

Complete seu sistema

Bloqueio das funções de bloqueio 1 produtos disponíveis
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis

Características técnicas

Corrente nominal IN

63 A
Poder de corte asignado Icn a 230V AC de acordo com IEC 60898-1

4,5 kA
Corrente nominal a -15 °C

76,19 A
Corrente nominal a -10 °C

74,72 A
Corrente nominal a -5 °C

73,26 A
Corrente nominal a 0 ºC

71,79 A
Corrente nominal a 5 °C

70,33 A
Corrente nominal a 10 °C

68,86 A
Corrente nominal a 15 °C

67,4 A
Corrente nominal a 20 ºC

65,93 A
Corrente nominal a 25 °C

64,47 A
Corrente nominal a 30 °C

63 A
Corrente nominal a 35 °C

60,85 A
Corrente nominal a 40 ºC

58,7 A
Corrente nominal a 45 ºC

56,55 A
Corrente nominal a 50 ºC

54,4 A
Corrente nominal a 55 °C

52,25 A
Corrente nominal a 60 °C

50,1 A
Corrente nominal a 65 °C

47,95 A
Corrente nominal a 70 °C

45,8 A
Poder de corte asignado Icn a 400V AC de acordo com IEC 60898-1

3 kA

N.º de polos

3P
Curva

C

Número de módulos

3

Capacidade nominal de interrupção de curto-circuito Icn segundo IEC 60898-1

3 kA

Binário nominal de aperto do terminal superior

2,80 - 2,80 Nm
Binário nominal de aperto do terminal inferior

2,80 - 2,80 Nm
Binário de aperto nominal

2,80 - 2,80 Nm
Tipo de ligação inferior para aparelhos modulares

biconnect
Tipo de conexão para produtos modulares

Terminal de parafuso
Possibilidade de montagem a 360°

Sim

Tensão nominal de funcionamento Ue

400-400 V
Tipo de alimentação de tensão

CA
Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

4000 V

Frequência

50 - 60 Hz

Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1 - 35 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores maciços

1 - 35 mm²

Classe de proteção de entrada (IP)

IP20
Distância da grelha

35 mm

Grau de poluição de acordo com a IEC 60664 / IEC 60947-2

2
Classe de limitação da energia I²t

3
Tropicalização

Para todos os climas
Temperatura de funcionamento

-25 - 70 °C

Perda de potência na entrada IN

19,9 W

Alinhamento dos bornes superiores para aparelhos modulares

Bornes alinhados
Alinhamento dos bornes inferiores para aparelhos modulares

Bornes alinhados
Tipo de ligação

Terminal de parafuso

Altura

83 mm
Largura

52,5 mm
Profundidade

70 mm

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Em conformidade com a diretiva RoHS Sim
