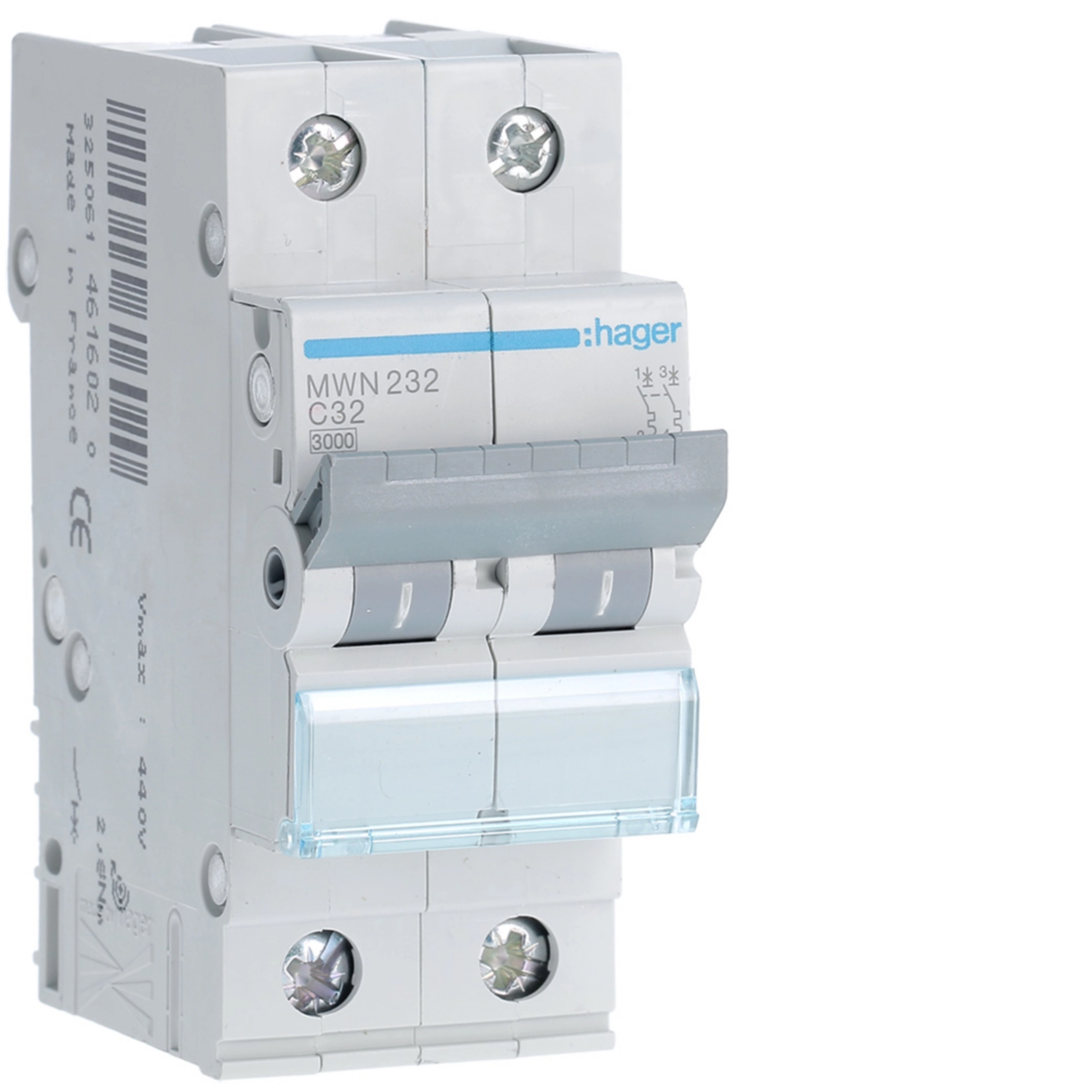

Disjuntor 2 Pólos 32A Curva C 3kA 2 Módulos referência:MWN232 foi projetado para proteger os circuitos elétricos contra sobrecargas e curtos-circuitos. Sua capacidade de interrupção de 3 kA e sua curva C permitem uma desconexão rápida em caso de sobrecargas moderadas, ideal para instalações resienciais.

EAN

3250614330636

Quantidade

6 Peças

Grupo

Disjuntores modulares (unipolares e multipolares)

Disjuntor 2 Pólos 32A Curva C 3kA 2 Módulos MWN232

Name: MWN232
Brand: Hager
SKU: MWN23242
Price: 42.17 EUR

Preço

42,17 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

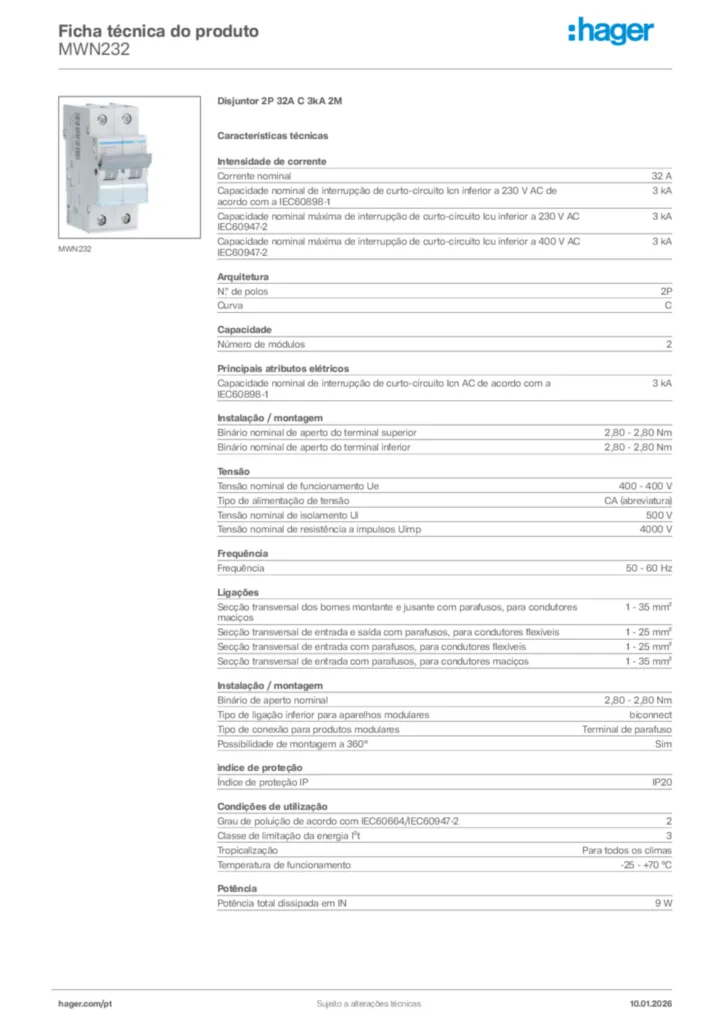

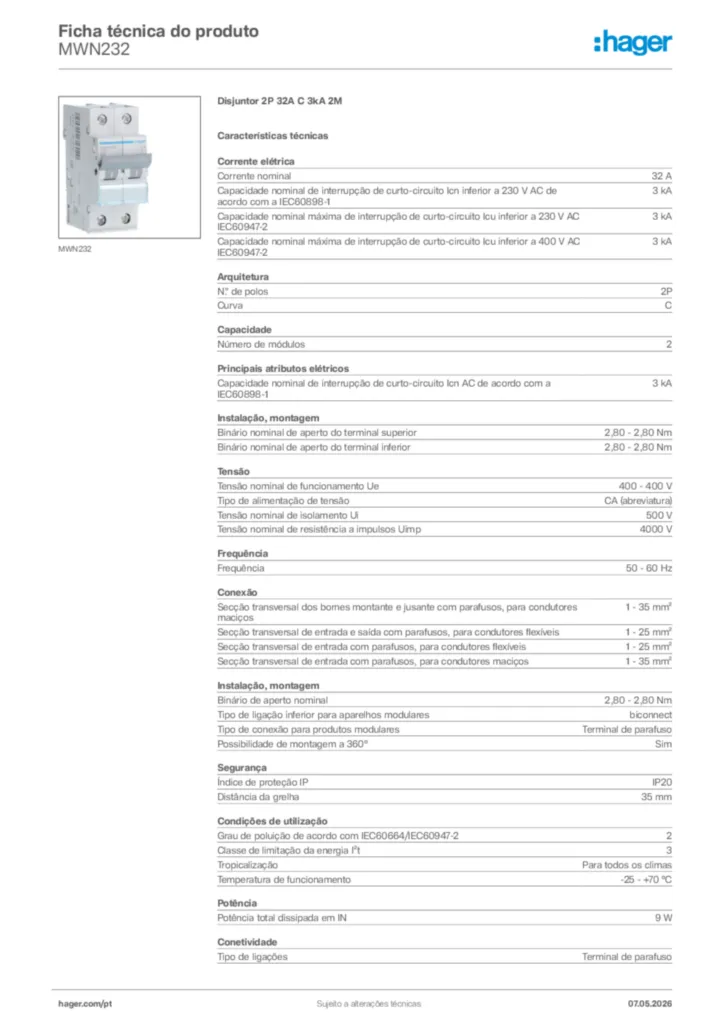

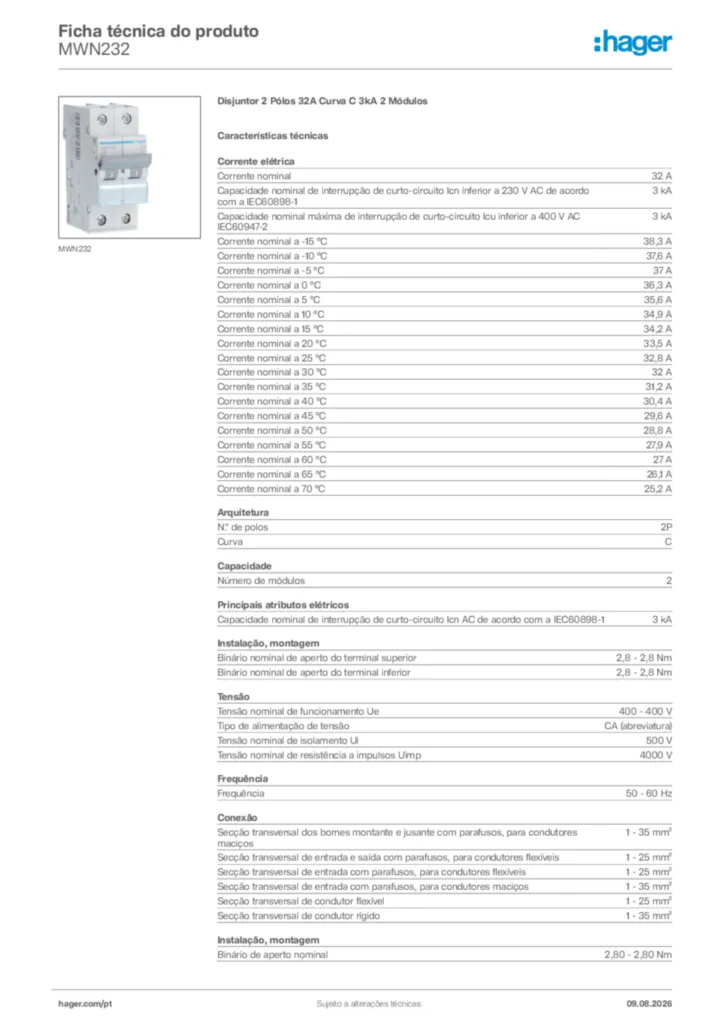

Descarregar ficha técnica

Complete seu sistema

Bloqueio das funções de bloqueio 1 produtos disponíveis
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis

Características técnicas

Corrente nominal

32 A
Capacidade nominal de interrupção de curto-circuito Icn inferior a 230 V AC de acordo com a IEC60898-1

3 kA
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 400 V AC IEC60947-2

3 kA
Corrente nominal a -15 °C

38,3 A
Corrente nominal a -10 °C

37,6 A
Corrente nominal a -5 °C

37 A
Corrente nominal a 0 °C

36,3 A
Corrente nominal a 5 °C

35,6 A
Corrente nominal a 10 °C

34,9 A
Corrente nominal a 15 °C

34,2 A
Corrente nominal a 20 °C

33,5 A
Corrente nominal a 25 °C

32,8 A
Corrente nominal a 30 °C

32 A
Corrente nominal a 35 °C

31,2 A
Corrente nominal a 40 °C

30,4 A
Corrente nominal a 45 °C

29,6 A
Corrente nominal a 50 °C

28,8 A
Corrente nominal a 55 °C

27,9 A
Corrente nominal a 60 °C

27 A
Corrente nominal a 65 °C

26,1 A
Corrente nominal a 70 °C

25,2 A

Curva

C

Número de módulos

2

Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-1

3 kA

Binário nominal de aperto do terminal superior

2,8 - 2,8 Nm
Binário nominal de aperto do terminal inferior

2,8 - 2,8 Nm
Binário de aperto nominal

2,80 - 2,80 Nm
Tipo de ligação inferior para aparelhos modulares

biconnect
Tipo de conexão para produtos modulares

Terminal de parafuso
Possibilidade de montagem a 360°

Sim

Tensão nominal de funcionamento Ue

400 - 400 V
Tipo de alimentação de tensão

CA (abreviatura)
Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

4000 V

Frequência

50 - 60 Hz

Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1 - 35 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores flexíveis

1 - 25 mm²
Secção transversal de entrada com parafusos, para condutores maciços

1 - 35 mm²
Secção transversal de condutor flexível

1 - 25 mm²
Secção transversal de condutor rígido

1 - 35 mm²

Índice de proteção IP

IP20
Distância da grelha

35 mm

Grau de poluição de acordo com IEC60664/IEC60947-2

2
Classe de limitação da energia I²t

3
Tropicalização

Para todos os climas
Temperatura de funcionamento

-25 - +70 °C

Potência total dissipada em IN

8 W

Alinhamento dos bornes superiores para aparelhos modulares

Bornes alinhados
Alinhamento dos bornes inferiores para aparelhos modulares

Bornes alinhados
Tipo de ligações

Terminal de parafuso

Altura

83 mm
Largura

35 mm
Profundidade

70 mm

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim
