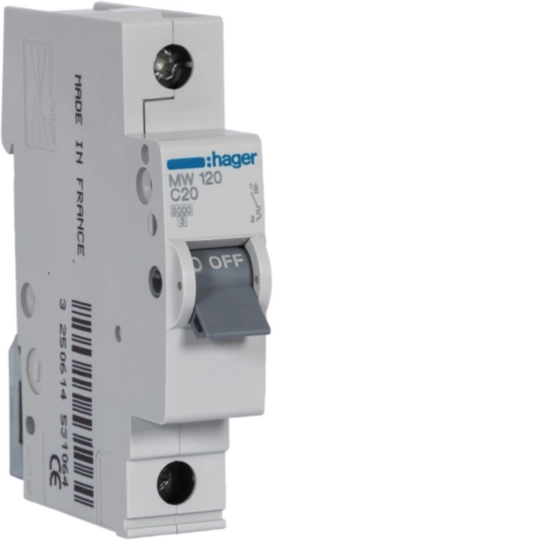

Disjuntor 1P 20A C 3kA 1M MW120

EAN
3250614531200
Quantidade
12 PCEs
Grupo
01
8,30 €
/ Uni. *

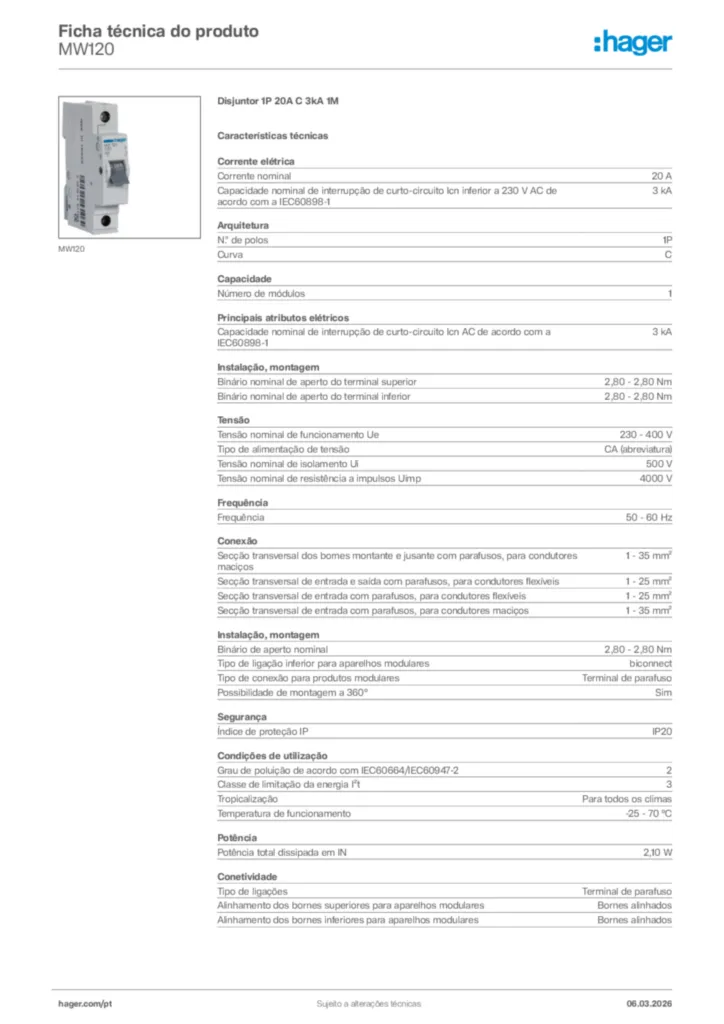

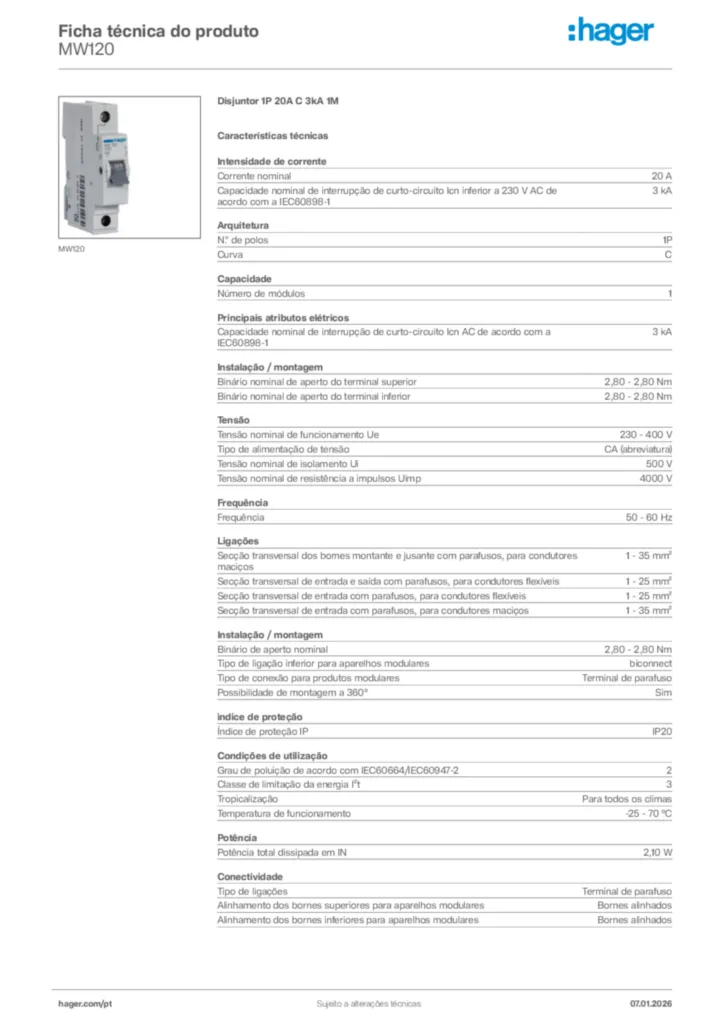

Características técnicas

Arquitectura
  • Nº de pólos
    1 P
  • Tipo de pólos
    1 P
  • Modo de fixação
    Calha DIN
  • Curva
    C
Funções
  • Com corte do neutro
    Não
Configuração
  • Nº de módulos
    1
Conectividade
  • Alinhamento dos bornes superiores para aparelhos modulares
    Terminal alinhado
  • Alinhamento dos bornes inferiores para aparelhos modulares
    Terminais alinhados
Principais características eléctricas
  • Tensão alternada estipulada de utilização
    230 / 400 V
  • Tipo de tensão de alimentação
    AC
Voltagem
  • Tensão estipulada de isolamento
    500 V
  • Tensão máxima de utilização
    415 V
  • Tensão estipulada de resistência ao choque
    4000 V
Corrente eléctrica
  • Intensidade nominal
    20 A
  • Valor nível min/máx de funcionamento térmico em alternada
    1.13 / 1.45 In
  • Valor nível min/máx de funcionamento magnético em alternada
    5 / 10 In
  • Poder de corte estipulado 230V 50Hz
    3 kA
  • Poder de corte estipulado 400V 50Hz
    3 kA
Corrente / temperatura
  • Corrente nominal a -25°C
    28.03 A
  • Corrente nominal a -20°C
    27.39 A
  • Corrente nominal a -15°C
    26.74 A
  • Corrente nominal a -10°C
    26.41 A
  • Corrente nominal a -5°C
    25.45 A
  • Corrente atribuída a 0°C
    24.81 A
  • Corrente nominal a 5°C
    24.17 A
  • Corrente nominal a 10°C
    23.52 A
  • Corrente nominal a 15°C
    22.88 A
  • Corrente estipulada a 20ºC
    22.23 A
  • Corrente nominal a 25°C
    21.59 A
  • Corrente estipulada a 30ºC
    20 A
  • Corrente estipulada a 35ºC
    20.3 A
  • Corrente estipulada a 40ºC
    19.66 A
  • Corrente estipulada a 45ºC
    19.01 A
  • Corrente estipulada a 50ºC
    19 A
  • Corrente estipulada a 55ºC
    17.73 A
  • Corrente estipulada a 60ºC
    17.08 A
  • Corrente nominal a 65°C
    16.44 A
  • Corrente estipulada a 70ºC
    15.79 A
Coeficiente de correcção de corrente
  • Coeficiente de correcção da corrente nominal para 2 aparelhos justapostos
    1
  • Coeficiente de correcção da corrente nominal para 3 aparelhos justapostos
    0.95
  • Coeficiente de correcção da corrente nominal para 4 e 5 aparelhos justapostos
    0.9
  • Coeficiente de correcção da corrente nominal para 6 aparelhos justapostos
    0.85
Dimensões
  • Profundidade produto instalado
    70 mm
  • Largura produto instalado
    17.5 mm
Potência
  • Potência activa máxima dissipada por pólo de acordo com norma de produto
    4.5 W
  • Potência dissipada por pólo
    2.1 W
Resistência
  • Nº de manobras eléctricas em ciclos
    4000
  • Nº de manobras mecânicas
    20000
Instalação, montagem
  • Tipo de conexão para produtos modulares
    Terminal de parafuso
  • Binário de aperto
    2,8Nm
  • Tipo de clip de fixação sobre calha DIN para aparelhos modulares
    metálico
  • Tipo de ligação inferior para aparelhos modulares
    Terminal Biconnect
  • Elevada desmontagem para produtos modulares
    Não
  • Desmontabilidade inferior para aparelhos modulares
    Não
Ligação
  • Secção máx.de ligação dos term. a jusante, ligações a parafuso, p/cabo flexível
    1 / 25 mm²
  • Secção de ligação dos bornes a jusante com parafusos, em cabo rígido
    1 / 35 mm²
  • Secção de ligação dos bornes a montante com parafusos, em cabo rígido
    1 / 35 mm²
  • Capacidade de ligação de terminais de parafuso a montante com cabo flexível
    1 / 25 mm²
  • Posição das gaiolas a jusante para a entrega
    abertos
  • Posição das gaiolas a montante para a entrega
    abertos
Equipamento
  • Acessoriável
    Sim
  • withtransparentlabelholder
    Não
Padrões
  • texto
    IEC 60898-1
  • Directiva Europeia WEEE
    em conformidade
Segurança
  • Índice de protecção IP
    IP20
  • atishalogenfreeexternallymaintained
    No
Condições de utilização
  • Temperatura de funcionamento
    -25…70 °C
  • Classe de limitação da energia I²t
    3
  • Altitude
    2000 m
  • Temperatura de armazenamento / transporte
    -25…80 °C
Temperatura
  • Temperatura de calibração
    30 °C
*Dados sujeitos a erros ou modificações técnicas. Preços de venda ao público, sem IVA
