Central medida 1F 3x80A 4M AGARDIO ECA180T

EAN

3250612230327

Quantidade

1 Uni.

Este produto foi descontinuado. Para mais informações contacte o seu distribuidor ou envie um email para info@hager.pt

Acessórios
Características técnicas
Documentos

Descarregar ficha técnica

Complete seu sistema

8 produtos disponíveis
Adaptador para comunicação 1 produtos disponíveis
Resistências terminais MODBUS 1 produtos disponíveis

Características técnicas

Comunicação

MODBUS
N.º de polos

3x 1P+N

Corrente nominal

80 A
Corrente máxima do circuito de medição

80 A

Número de módulos

4

Tipo de ligações

Ligação direta
Tipo de conexão

ModBus RS-485 de 3 fios

Altura

92 mm
Largura

72 mm
Profundidade

60 mm

Tipo de emissor de impulsos

Ótico

Adequado para

Consumo/produção

Secção transversal da entrada de medição

33 - 33 mm²
Secção transversal da saída de medição

33 - 33 mm²
Tipo de conetor

RJ45

Binário de aperto nominal

2 - 2 Nm
Montagem

Calha DIN

Binário de aperto nominal de terminal digital

0,50 - 0,50 Nm

Tipo de medição

Medição direta
Tipo de aparelho de medição

Eletrónico
Gama da medição da corrente

0,25 - 80,0 A
Intervalo de medição da tensão F-N

92 - 276 V
Gama de medição de frequências

45 - 65 Hz

Número de fases da alimentação

1

Classe de precisão

B
Tipo de tarifa

T1...T2 (230V CA)/T1...T4 Modbus
Calibrado

Sim

Índice de proteção IP

IP20

Temperatura de funcionamento

-25 - 55 °C
Temperatura de armazenamento/transporte

-25 - 70 °C

Consumo de energia VA

2 VA
Potência total dissipada em IN

1 W

Frequência

50 - 50 Hz

Documentos

Imagem do produto

Descarregar imagem ECA180T

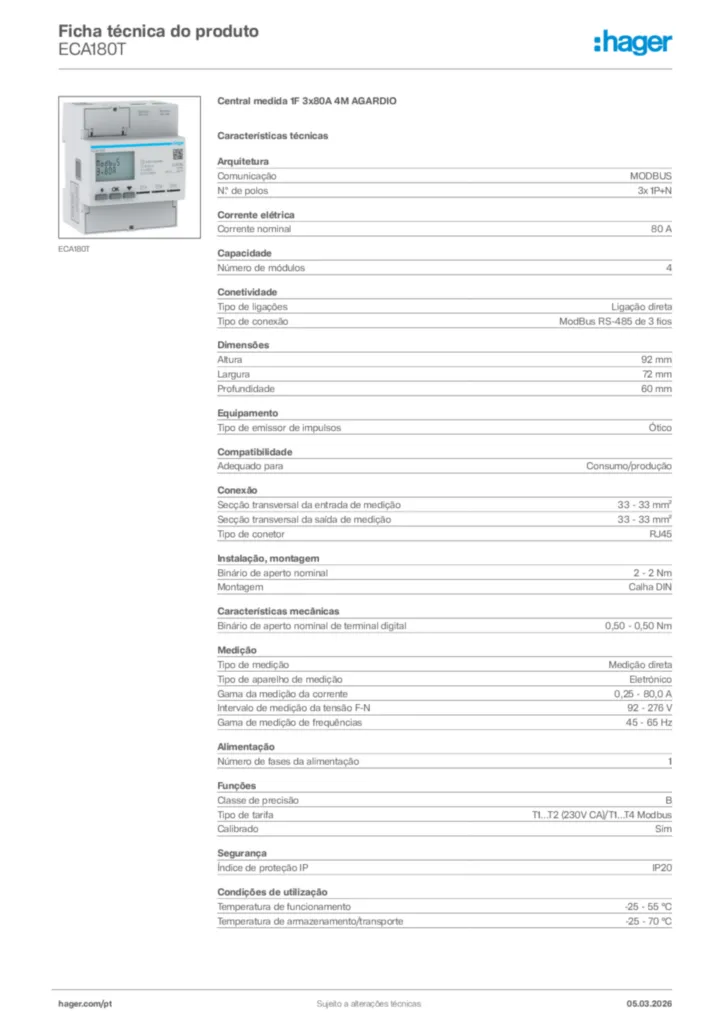

Product datasheet
