Aparelhos modulares

Int. dif. 1P+N 25A 30mA AC c/B.D. Resi CDC722F

Name: CDC722F
Brand: Hager
SKU: CDC722F

EAN

3250611612650

Quantidade

1 Uni.

Produtos complementares:

CDC742F

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

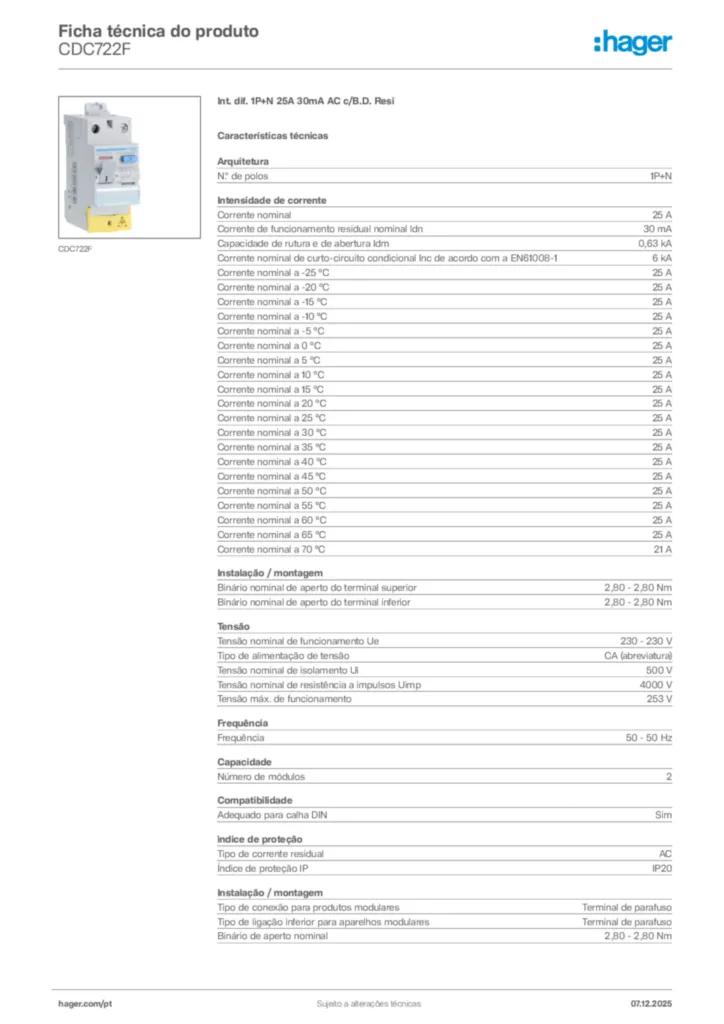

Descarregar ficha técnica

Complete seu sistema

Bloqueio das funções de bloqueio 1 produtos disponíveis
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis
Controlo remoto de religação automática dos auxiliares 1 produtos disponíveis
Tampa de terminais 1 produtos disponíveis

Características técnicas

N.º de polos

1P+N

Corrente nominal

25 A
Corrente de funcionamento residual nominal ldn

30 mA
Capacidade de rutura e de abertura Idm

0,63 kA
Corrente nominal de curto-circuito condicional Inc de acordo com a EN61008-1

6 kA
Corrente nominal a -25 °C

25 A
Corrente nominal a -20 °C

25 A
Corrente nominal a -15 °C

25 A
Corrente nominal a -10 °C

25 A
Corrente nominal a -5 °C

25 A
Corrente nominal a 0 °C

25 A
Corrente nominal a 5 °C

25 A
Corrente nominal a 10 °C

25 A
Corrente nominal a 15 °C

25 A
Corrente nominal a 20 °C

25 A
Corrente nominal a 25 °C

25 A
Corrente nominal a 30 °C

25 A
Corrente nominal a 35 °C

25 A
Corrente nominal a 40 °C

25 A
Corrente nominal a 45 °C

25 A
Corrente nominal a 50 °C

25 A
Corrente nominal a 55 °C

25 A
Corrente nominal a 60 °C

25 A
Corrente nominal a 65 °C

25 A
Corrente nominal a 70 °C

21 A

Binário nominal de aperto do terminal superior

2,80 - 2,80 Nm
Binário nominal de aperto do terminal inferior

2,80 - 2,80 Nm
Tipo de conexão para produtos modulares

Terminal de parafuso
Tipo de ligação inferior para aparelhos modulares

Terminal de parafuso
Binário de aperto nominal

2,80 - 2,80 Nm

Tensão nominal de funcionamento Ue

230 - 230 V
Tipo de alimentação de tensão

CA (abreviatura)
Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

4000 V
Tensão máx. de funcionamento

253 V

Frequência

50 - 50 Hz

Número de módulos

2

Adequado para calha DIN

Sim

Tipo de corrente residual

AC
Índice de proteção IP

IP20

Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1 - 25 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1 - 16 mm²

Potência total dissipada em IN

2,32 W

Tropicalização

Execução I
Altitude

2000 m

N.º de manobras elétricas em ciclos

2000
N.º de manobras mecânicas

4000

Tipo de ligações

Terminal de parafuso
Alinhamento dos bornes superiores para aparelhos modulares

Bornes desalinhados
Alinhamento dos bornes inferiores para aparelhos modulares

Bornes desalinhados

Altura

83 mm
Largura

35 mm
Profundidade

70 mm

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim
