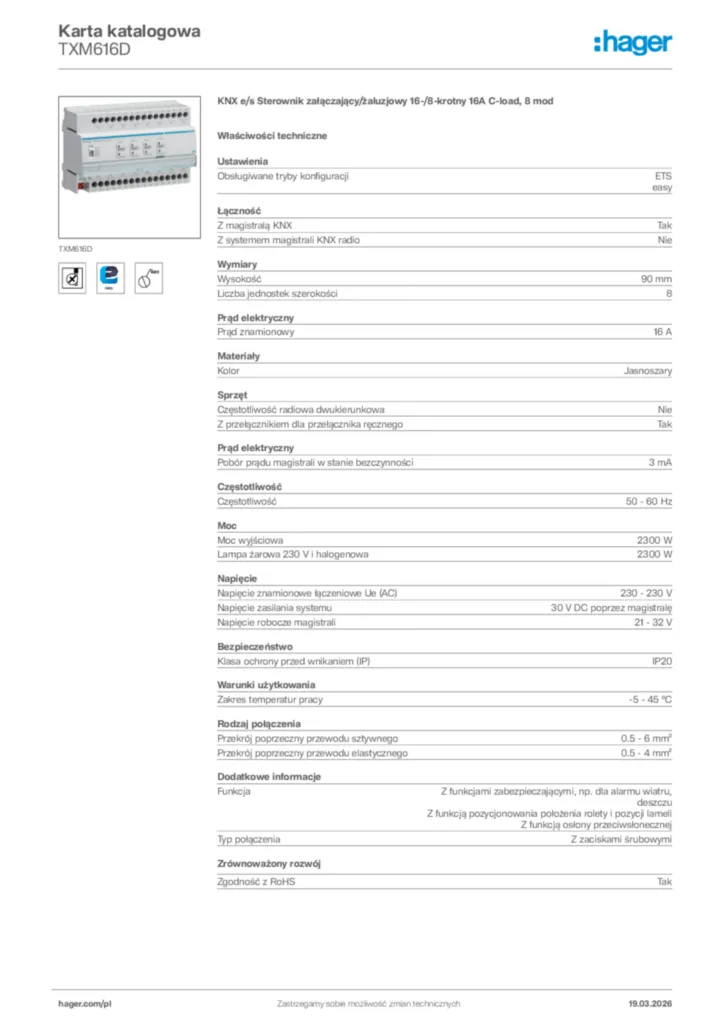

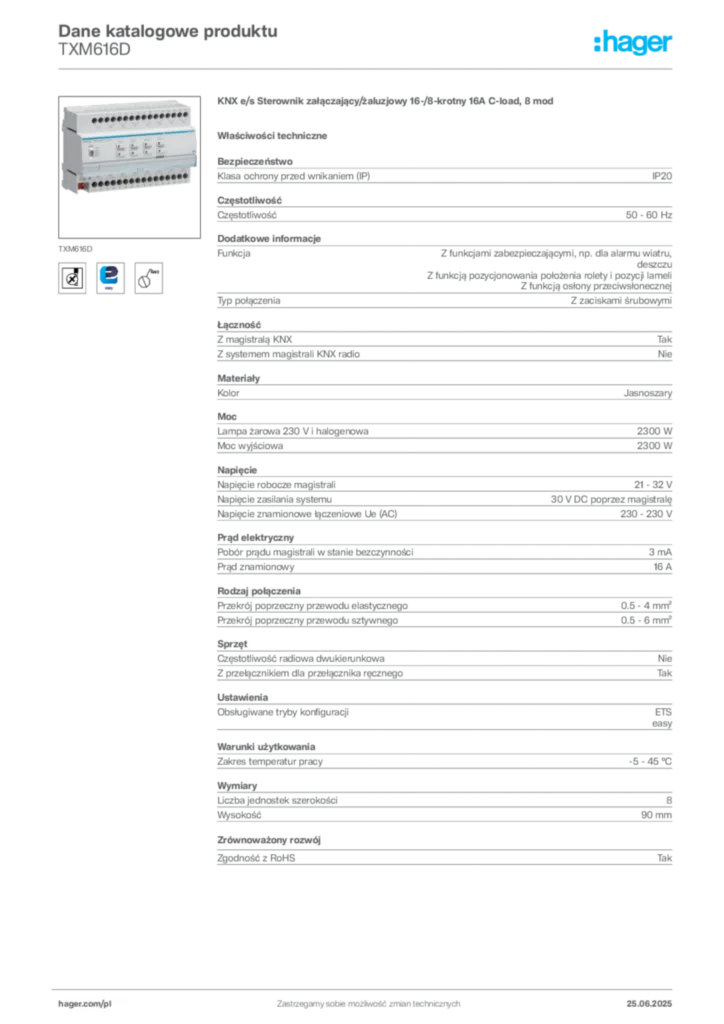

nadaje się do włączania różnych przewodów zewnętrznych
Funkcja
z funkcją pozycjonowania położenia żaluzji i pozycji lameli ; z funkcjami zabezpieczającymi, np. dla wiatru, deszczu, alarmu ; z funkcją ochrony przed promieniami słonecznymi
Załączanie
do przełączania np. 16 niezależnych obciążeń lub sterowania 8 napędami
Rodzaj pracy
z możliwością dowolnych kombinacji funkcji napędowych i załączających
Konfiguracja
Liczba modułów
8
Elementy sterujące i wskaźniki
Sygnalizator optyczny
tak
Obsługa
możliwość aktywacji trybu obsługi ręcznej za pomocą przełącznika, jednocześnie deaktywując funckję KNX
Wskazanie / Wyświetlacz
dioda LED sygnalizująca stan zintegrowana z przyciskiem do obsługi ręcznej
Łącznik ręczny / Ręczny łącznik przyciskowy
przyciski do obsługi ręcznej do wł./wył. (góra/dół) oraz wł./wył. funkcji magistrali dla każdego kanału
Klawisz / Przycisk
z podświetlanym przyciskiem programowania
Charakterystyka elektryczna
Napięcie znamionowe łączeniowe Ue (AC)
230 V
Częstotliwość
50/60 Hz
Prąd znamionowy In
16 A
Napięcie
Napięcie robocze przez magistralę
21…32 V DC
Napięcie wyjściowe
230 V AC
Napięcie zasilania systemu
30V DC poprzez magistralę
Prąd
Pobór prądu przez magistralę (transmisja danych)
5 mA
Pobór prądu przez magistralę (stan czuwania)
3 mA
Liczba obwodów wejściowych
0
Maksymalny prąd przewodzenia
16 A
Prąd znamionowy In
16 A
Prąd dla kategorii AC1
16 A
Wymiary
szerokość urządzenia do montażu na szynie (DMS)
8 modules
Wysokość
90 mm
Moc
Maksymalna moc lamp halogenowych z transformatorem elektronicznym
1500 W
Całkowite straty mocy dla prądu znamionowego
1.3 W
Moc rozproszona przez sterowanie
150 mW
Moc wyjściowa
2300 W
Maksymalna moc przełączana
25300 W
Transformatory konwencjonalne
1500 VA
Transformatory elektroniczne
1500 W
Materiał
Kolor
jasnoszary
Sterowanie oświetleniem
- ze statecznikem elektronicznym EVG
20 x 36 W
- nieskompensowane
EVG 1200 W
Sterowanie żarówkami fluorescencyjnymi
Lampy energooszczędne
25 x 18 W
Moc oświetlenia żarówek energooszczędnych
25x18W
- skompensowane równolegle
1000 W /200 µF
Sterowanie LED
Maksymalna liczba lamp LED/CFL
25
Lampki LED 230 V
25 x 18 W
Moc oświetlenia lamp LED
450 W
BLC
dioda LED stanu zintegrowana z przyciskiem do obsługi ręcznej
Sterowanie lampami żarowymi
Maksymalna moc żarówek 230V
2300 W
Żarówki i świetlówki halogenowe 230 V
2300 W
Podłączenie
Przekrój przewodu elastycznego (linka) w zacisku
0,5 / 4mm²
Przekrój przewodu sztywnego (drut) w zacisku
0,5 / 6mm²
Rodzaj obciążenia
Obciążenie pojemnościowe
Przekrój przewodu (elastycznego)
0.75…2.5 mm²
Przekrój przewodu (sztywnego)
0.75…2.5 mm²
Rodzaj styku
16F
Porty magistralne
z wbudowanym portem magistralnym
Rodzaj przyłącza magistrali
podłączenie magistrali poprzez zaciski przyłączeniowe
