SPD T2 4P 3+1 sieć TN-S/TT In=20kA Up≤1,35kV styk SPB415

Produkt jest w trakcie wycofywania, dostępny do wyczerpania stanów magazynowych - w celu uzyskania informacji o dostępności, czasie dostawy, cenie oraz dostępnym odpowiedniku, prosimy o kontakt z punktem dystrybucyjnym Hager w swojej okolicy lub z naszą infolinią

Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja

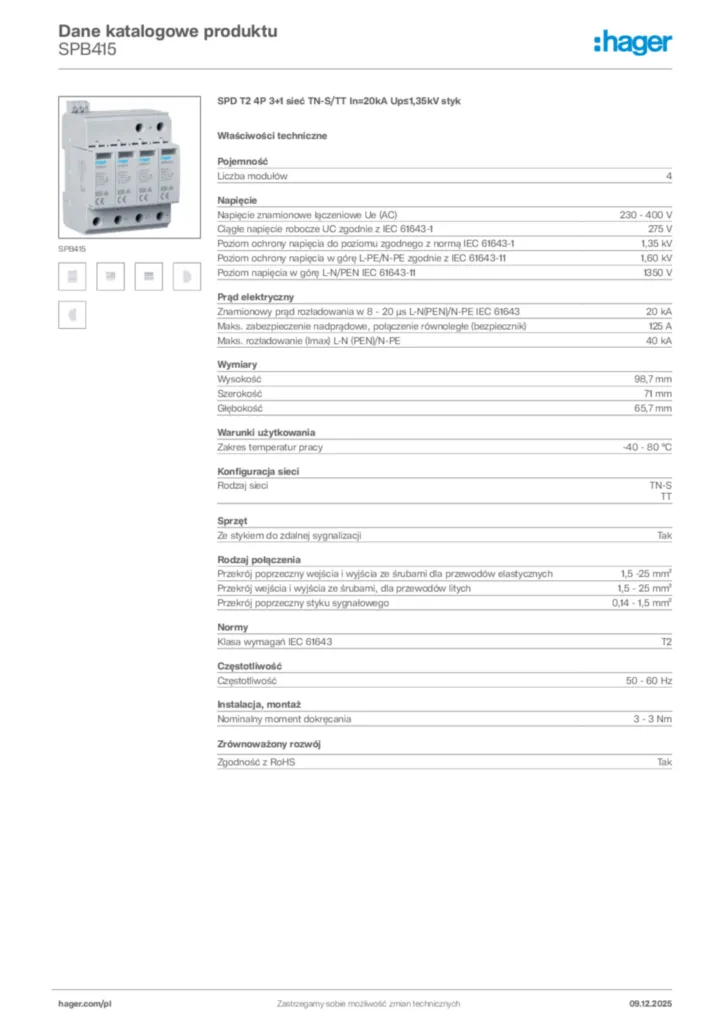

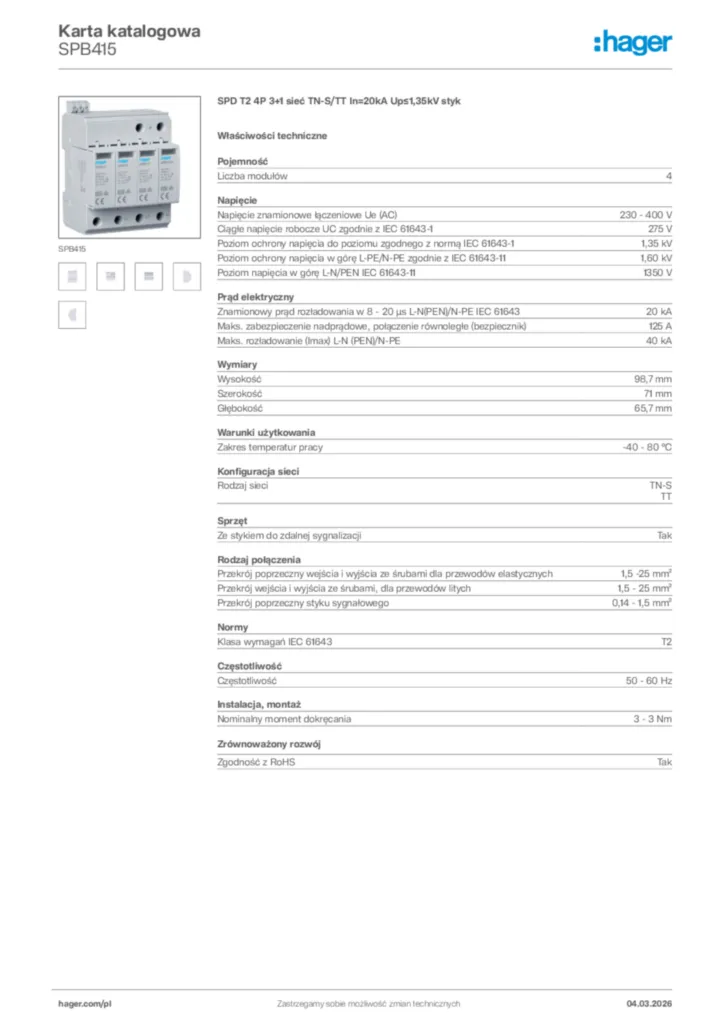

Pobierz kartę produktu

Specyfikacja techniczna

Układ biegunów

3P+N
Pozycja neutralna

Prawy

Liczba modułów

4

Napięcie znamionowe łączeniowe Ue (AC)

230 - 400 V
Ciągłe napięcie robocze UC zgodnie z IEC 61643-1

275 V
Poziom ochrony napięcia do poziomu zgodnego z normą IEC 61643-1

1,35 kV
Poziom ochrony napięcia w górę L-PE/N-PE zgodnie z IEC 61643-11

1,60 kV
Poziom ochrony napięcia Up N-PE IEC 61643-11

1,50 V
Znamionowe napięcie pracy AC (styk sygnałowy)

5 - 250 V
Znamionowe napięcie pracy DC (styk sygnałowy)

30 - 30 V
Poziom napięcia w górę L-N/PEN IEC 61643-11

1350 V
Referencyjne napięcie testowe Utest AC

255 V
Kategoria przepięciowa

3

Znamionowy prąd rozładowania w 8 - 20 µs L-N(PEN)/N-PE IEC 61643

20 kA
Prąd znamionowy zwarciowy (Isccr)

25 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)

125 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)

80 A
Maks. rozładowanie (Imax) L-N (PEN)/N-PE

40 kA
Znamionowy prąd wyładowczy

20 kA
Znamionowy prąd roboczy AC (styk sygnałowy)

5 - 750 mA
Znamionowy prąd roboczy DC (styk sygnałowy)

1 - 1 A
Stopień ograniczania prądu następczego

0,1 kA
Maksymalny prąd rozładowania (Imax)

40 kA

Wysokość

98,7 mm
Szerokość

71 mm
Głębokość

65,7 mm
Długość odizolowania

16 mm
Długość odizolowania (styk sygnałowy)

7 mm

Zakres temperatur pracy

-40 - 80 °C
Ochrona przed wilgocią

5 - 95%
Temperatura przechowywania/transportu

-40 - 80 °C
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.

2
Maks. wysokość

2000 m

Rodzaj sieci

TN-S, TT
Sieć TN

Nie
Sieć TN-C

Nie
Sieć TN-C-S

Nie
Sieć TN-S

Tak
Sieć TT

Tak
Sieć IT

Nie
Sieć DC

Nie

Ze stykiem do zdalnej sygnalizacji

Tak
Znamionowy prąd obciążenia IL

80 A

Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1,5 -25 mm²
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1,5 - 25 mm²
Przekrój poprzeczny styku sygnałowego

0,14 - 1,5 mm²
Przekrój poprzeczny przewodu sztywnego, dla przewodu ochronnego

1,5 - 25 mm²
Przekrój poprzeczny przewodu elastycznego, dla przewodu ochronnego

1,5 -25 mm²
Przekrój poprzeczny przewodu elastycznego

1.5 - 25 mm²
Przekrój poprzeczny przewodu elastycznego (styk sygnałowy)

0,14 - 1,5 mm²
Przekrój poprzeczny przewodu sztywnego

1.5 - 35 mm²
Przekrój poprzeczny przewodu sztywnego (styk sygnałowy)

0,14 - 1,5 mm²
Typ złącza/wtyku

Zaciski śrubowe
Liczba połączeń

1

Klasa wymagań IEC 61643

T2

Częstotliwość

50 - 60 Hz

Nominalny moment dokręcania

3 - 3 Nm
Nadaje się do użytku w pomieszczeniach

Tak

Ze zintegrowanym bezpiecznikiem

Nie

Rodzaj montażu

Szyna DIN
Typ połączenia

Połączenie śrubowe
Typ przyłącza (styk sygnałowy)

Połączenie wtykowe, Połączenie śrubowe

Z lampką kontrolną

Tak

Nadaje się do dodatkowej konfiguracji systemu

Nie

Charakterystyka bezpiecznika

gG

Liczba półmodułów 17,5 mm

8

Filtr typ produktu

SPD

Kolor produktu

Jasnoszary
Kod RAL

7035
Materiał

Tworzywo sztuczne

Klasa ochronności

Klasa izolacji II
