SPD T2 4P 3+1 sieć TN-S/TT In=20kA Up≤1,35kV Uc=275V SPB413

Name: SPB413
Brand: Hager
SKU: SPB413

Produkt jest w trakcie wycofywania, dostępny do wyczerpania stanów magazynowych - w celu uzyskania informacji o dostępności, czasie dostawy, cenie oraz dostępnym odpowiedniku, prosimy o kontakt z punktem dystrybucyjnym Hager w swojej okolicy lub z naszą infolinią

Produkty podobne

SPE440

Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja

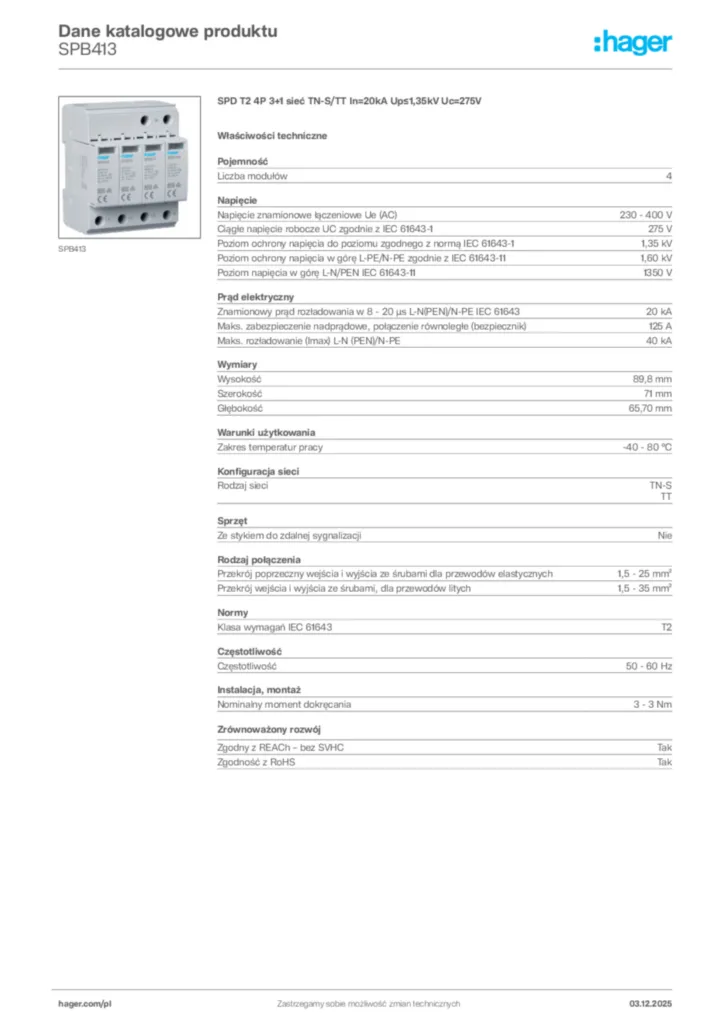

Pobierz kartę produktu

Specyfikacja techniczna

Liczba modułów

4

Napięcie znamionowe łączeniowe Ue (AC)

230 - 400 V
Ciągłe napięcie robocze UC zgodnie z IEC 61643-1

275 V
Poziom ochrony napięcia do poziomu zgodnego z normą IEC 61643-1

1,35 kV
Poziom ochrony napięcia Up N-PE IEC 61643-11

1500 V
Poziom ochrony napięciowej Up L-N (PEN)

1,35 kV
Poziom ochrony napięciowej Up L-PE

1,6 kV
Typ napięcia zasilania

AC
Referencyjne napięcie testowe Utest AC

255 V
Kategoria przepięciowa

3
Napięcie znamionowe

240 - 415 V AC ± 10%

Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)

125 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)

80 A
Maksymalny prąd rozładowania (Imax)

40 kA
Znamionowy prąd wyładowczy

20 kA
Stopień ograniczania prądu następczego

0,1 kA
Prąd szczątkowy Ipe

< 5 μA

Wysokość

89,8 mm
Szerokość

71 mm
Głębokość

65,70 mm
Długość odizolowania

16 mm

Klasa ochrony przed wnikaniem (IP)

IP20
Klasa ochronności

Klasa izolacji II
Odporność na tymczasowe przepięcie (TOV) przy napięciu UT (N-PE)

1200 V AC (200 ms / withstand mode)
Tryb ochrony

L-N, L-PE, N-PE
Współczynnik wyzwalania k

1,6
Odporność na tymczasowe przepięcie (TOV) przy napięciu UT (L-N)

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)

Zakres temperatur pracy

-40 - 80 °C
Ochrona przed wilgocią

5 - 95%
Temperatura przechowywania/transportu

-40 - 80 °C
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2

2
Maks. wysokość

2000 m

Kolor produktu

Jasnoszary
Kod RAL

7035
Materiał

Poliamid (PA)

Rodzaj sieci

TN-S, TT
Sieć TN

Nie
Sieć TN-C

Nie
Sieć DC

Nie
Sieć IT

Nie
Sieć TT

Tak
Sieć TN-C-S

Nie
Sieć TN-S

Tak

Ze stykiem do zdalnej sygnalizacji

Nie
Znamionowy prąd obciążenia IL

80 A

Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1,5 - 25 mm²
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1,5 - 35 mm²
Przekrój poprzeczny przewodu sztywnego, dla przewodu ochronnego

1,5 - 35 mm²
Przekrój poprzeczny przewodu elastycznego, dla przewodu ochronnego

1,5 - 25 mm²
Przekrój poprzeczny przewodu elastycznego

1.5 - 25 mm²
Przekrój poprzeczny przewodu sztywnego

1.5 - 25 mm²
Typ złącza/wtyku

Zaciski śrubowe
Liczba połączeń

1

Klasa wymagań IEC 61643

T2

Częstotliwość

50 - 60 Hz

Nominalny moment dokręcania

3 - 4,5 Nm
Nadaje się do użytku w pomieszczeniach

Tak

Układ biegunów

4P
Pozycja neutralna

Prawy

Ze zintegrowanym bezpiecznikiem

Nie

Rodzaj montażu

Szyna DIN
Typ połączenia

Połączenie śrubowe

Z lampką kontrolną

Tak

Nadaje się do dodatkowej konfiguracji systemu

Tak

Charakterystyka bezpiecznika

gG

Liczba półmodułów 17,5 mm

8

Filtr typ produktu

SPD

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Zgodny z REACH – bez SVHC Tak
