SPD Ogr.przepięć T2 2P sieć TN-S/TT In=40kA Imax=40kA Up≤1,35kV styk SPB215

Produkt jest w trakcie wycofywania, dostępny do wyczerpania stanów magazynowych - w celu uzyskania informacji o dostępności, czasie dostawy, cenie oraz dostępnym odpowiedniku, prosimy o kontakt z punktem dystrybucyjnym Hager w swojej okolicy lub z naszą infolinią

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja

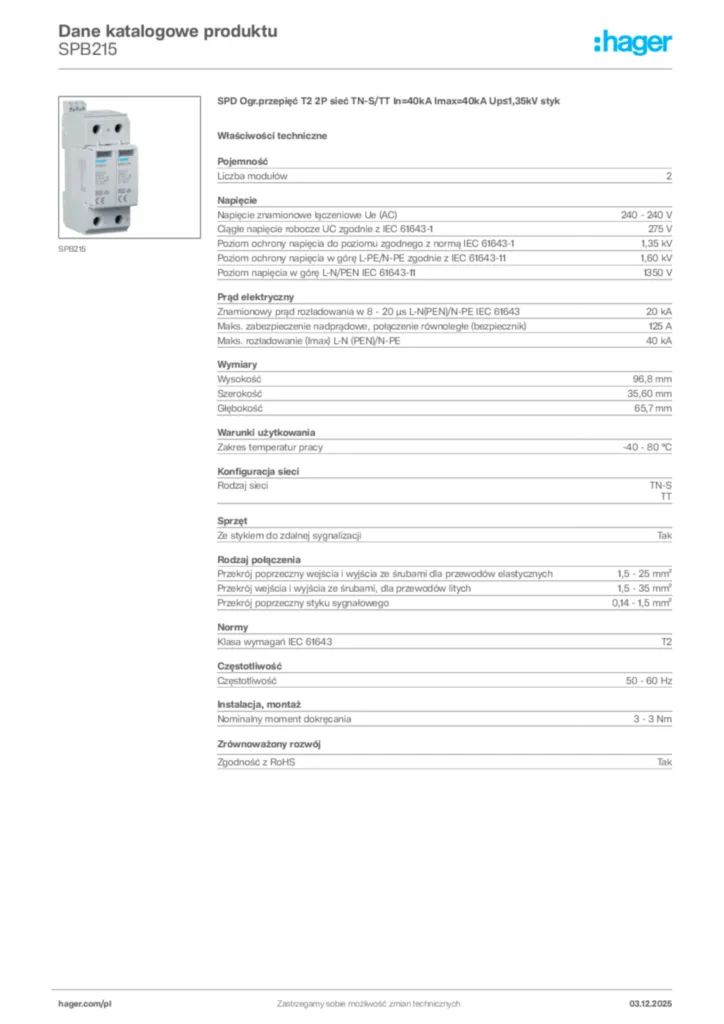

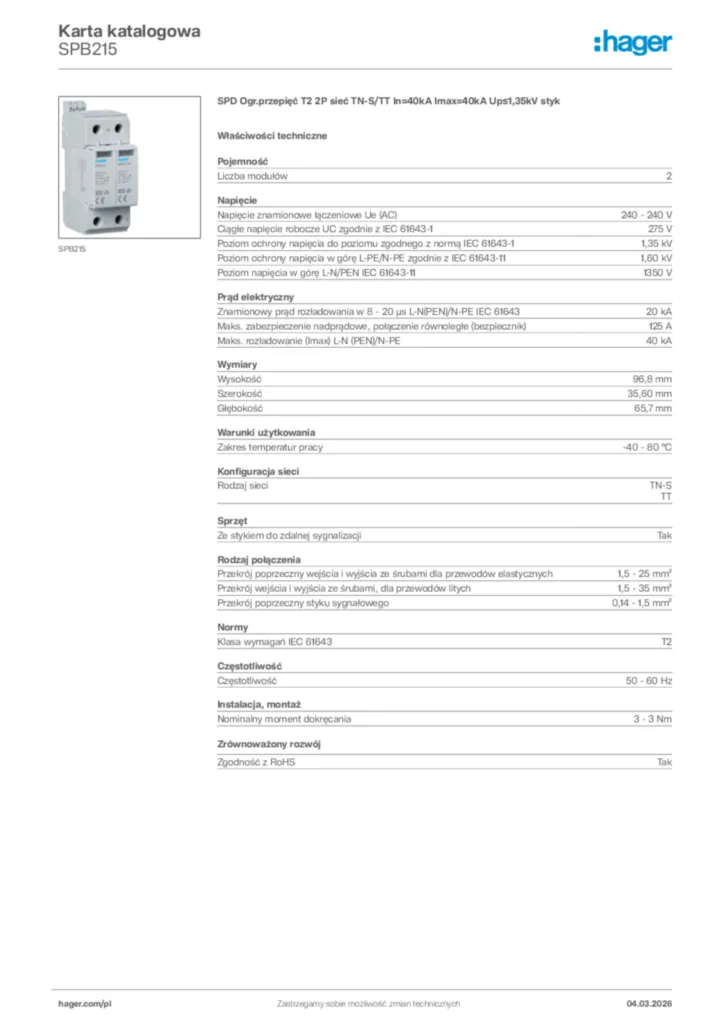

Pobierz kartę produktu

Uzupełnij swój system

Modułowa szyna fazowa 5 dostępne produkty

Specyfikacja techniczna

Układ biegunów

1P+N
Pozycja neutralna

Prawy

Liczba modułów

2

Napięcie znamionowe łączeniowe Ue (AC)

240 - 415 V
Ciągłe napięcie robocze UC zgodnie z IEC 61643-1

275 V
Poziom ochrony napięcia do poziomu zgodnego z normą IEC 61643-1

1,6 kV
Poziom ochrony napięcia Up N-PE IEC 61643-11

1500 V
Poziom ochrony napięciowej Up L-N (PEN)

1,35 kV
Poziom ochrony napięciowej Up L-PE

1,6 kV
Znamionowe napięcie pracy AC (styk sygnałowy)

5 - 250 V
Znamionowe napięcie pracy DC (styk sygnałowy)

30 - 30 V
Poziom napięcia w górę L-N/PEN IEC 61643-11

1350 V
Typ napięcia zasilania

AC
Referencyjne napięcie testowe Utest AC

255 V
Kategoria przepięciowa

3
Napięcie znamionowe

240 - 415 V AC ± 10%

Prąd znamionowy zwarciowy (Isccr)

25 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)

125 A
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)

80 A
Znamionowy prąd wyładowczy

20 kA
Znamionowy prąd rozładowczy In 8 – 20 µs L-N (PEN)

20 kA
Znamionowy prąd roboczy AC (styk sygnałowy)

0,005 - 1,5 mA
Znamionowy prąd roboczy DC (styk sygnałowy)

1 - 1 A
Stopień ograniczania prądu następczego

0,1 kA
Maksymalny prąd rozładowania (Imax)

40 kA
Maksymalny prąd rozładowania (Imax) L-N (PEN)

40 kA
Prąd szczątkowy Ipe

< 5 μA

Wysokość

96,8 mm
Szerokość

35,60 mm
Głębokość

65,7 mm
Długość odizolowania

16 mm
Długość odizolowania (styk sygnałowy)

7 mm

Zakres temperatur pracy

-40 - 80 °C
Ochrona przed wilgocią

5 - 95%
Temperatura przechowywania/transportu

-40 - 80 °C
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2

2
Maks. wysokość

2000 m

Rodzaj sieci

TN-S, TT
Sieć TN

Nie
Sieć TN-C

Nie
Sieć TN-C-S

Nie
Sieć TN-S

Tak
Sieć TT

Tak
Sieć IT

Nie
Sieć DC

Nie

Ze stykiem do zdalnej sygnalizacji

Tak
Znamionowy prąd obciążenia IL

80 A

Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1,5 - 25 mm²
Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1,5 - 35 mm²
Przekrój poprzeczny przewodu elastycznego

1.5 - 25 mm²
Przekrój poprzeczny przewodu elastycznego (styk sygnałowy)

0,14 - 1,5 mm²
Przekrój poprzeczny przewodu sztywnego

1.5 - 35 mm²
Przekrój poprzeczny przewodu sztywnego (styk sygnałowy)

0,14 - 1,5 mm²
Liczba połączeń

1

Klasa wymagań IEC 61643

T2

Częstotliwość

50 - 60 Hz

Nominalny moment dokręcania

3 - 4,5 Nm
Nadaje się do użytku w pomieszczeniach

Tak

Ze zintegrowanym bezpiecznikiem

Nie

Rodzaj montażu

Szyna DIN
Typ połączenia

Połączenie śrubowe
Typ przyłącza (styk sygnałowy)

Zaciski wtykowe, Połączenie śrubowe

Nadaje się do dodatkowej konfiguracji systemu

Nie

Charakterystyka bezpiecznika

gG

Liczba półmodułów 17,5 mm

4
Norma

IEC/EN 61643-11

Filtr typ produktu

SPD

Odporność na tymczasowe przepięcie (TOV) przy napięciu UT (N-PE)

1200 V AC (200 ms / withstand mode)
Tryb ochrony

L-N, L-PE, N-PE
Współczynnik wyzwalania k

1,6
Odporność na tymczasowe przepięcie (TOV) przy napięciu UT (L-N)

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)
Klasa ochronności

Klasa izolacji II

Kolor produktu

Jasnoszary
Kod RAL

7035
Materiał

Termoplast, Poliamid (PA)

Jest dostępny

Tak

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak
