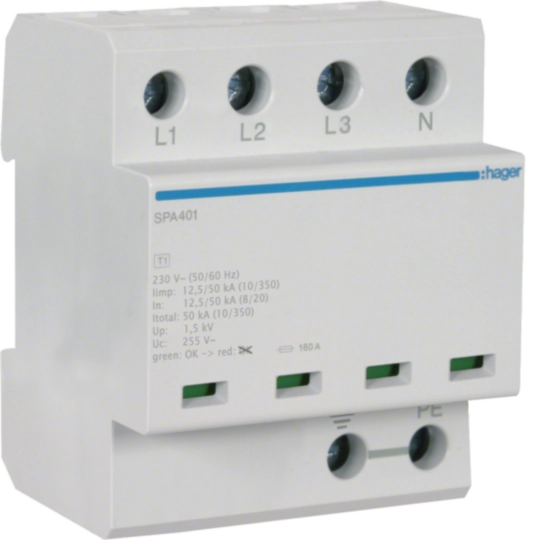

SPD Ogranicznik przepięć T1+T2 kombinowany 4P TN-S/TT Iimp 50kA Up≤1,5kV SPA401

Name: SPA401
Brand: Hager
SKU: SPA401

Produkt jest w trakcie wycofywania, dostępny do wyczerpania stanów magazynowych - w celu uzyskania informacji o dostępności, czasie dostawy, cenie oraz dostępnym odpowiedniku, prosimy o kontakt z punktem dystrybucyjnym Hager w swojej okolicy lub z naszą infolinią

Produkty zamienne

SPA931

Specyfikacja techniczna
Dokumentacja

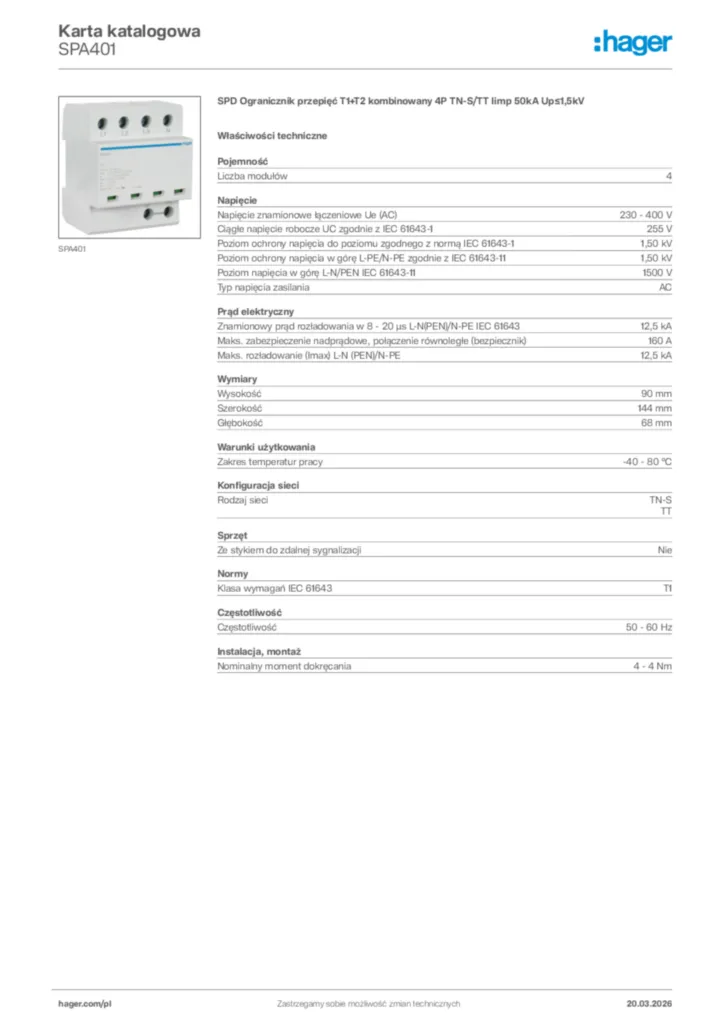

Pobierz kartę produktu

Specyfikacja techniczna

Liczba modułów

4

Napięcie znamionowe łączeniowe Ue (AC)

230 - 400 V
Ciągłe napięcie robocze UC zgodnie z IEC 61643-1

255 V
Poziom ochrony napięcia do poziomu zgodnego z normą IEC 61643-1

1,50 kV
Poziom ochrony napięcia Up N-PE IEC 61643-11

1500 V
Poziom ochrony napięciowej Up L-N (PEN)

1,5 kV
Poziom napięcia w górę L-N/PEN IEC 61643-11

1,5 kV
Typ napięcia zasilania

AC

Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)

160 A
Znamionowy prąd rozładowczy In 8 – 20 µs L-N (PEN)

12,5 kA
Znamionowy prąd rozładowczy In 8 – 20 µs N-PE

50 kA
Stopień ograniczania prądu następczego

0,1 kA

Wysokość

90 mm
Szerokość

144 mm
Głębokość

68 mm

Klasa ochrony przed wnikaniem (IP)

IP20
Klasa ochronności

Klasa izolacji II
Odporność na tymczasowe przepięcie (TOV) przy napięciu UT (N-PE)

1200 V AC (200 ms / withstand mode)
Tryb ochrony

L-N, N-PE
Odporność na tymczasowe przepięcie (TOV) przy napięciu UT (L-N)

460 V AC (120 min / safe failure mode)

Zakres temperatur pracy

-40 - 80 °C
Ochrona przed wilgocią

5 - 95%
Temperatura przechowywania/transportu

-40 - 80 °C
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2

2
Maks. wysokość

2000 m

Kolor produktu

Jasnoszary
Kod RAL

7035
Materiał

Termoplast

Rodzaj sieci

TN-S, TT
Sieć TN

Nie
Sieć TN-C

Nie
Sieć DC

Nie
Sieć IT

Nie
Sieć TT

Tak
Sieć TN-C-S

Nie
Sieć TN-S

Tak

Ze stykiem do zdalnej sygnalizacji

Nie

Przekrój poprzeczny przewodu sztywnego, dla przewodu ochronnego

1,5 - 35,0 mm²
Przekrój poprzeczny przewodu elastycznego, dla przewodu ochronnego

1,5 - 25,0 mm²
Przekrój poprzeczny przewodu elastycznego

1.5 - 25 mm²
Przekrój poprzeczny przewodu sztywnego

1.5 - 35 mm²
Liczba połączeń

1
