Urządzenia do montażu na szynie DIN

Modułowy przełącznik instalacyjny I-II 2-obwodowy 1NO+1NC 25A 230VAC SFM125

EAN

3250615510785

Liczba w opakowaniu

1 szt.

Grupa rabatowa

APA

Cena

125,00zł

/ szt. *

Akcesoria
Specyfikacja techniczna
Dokumentacja
Więcej produktów

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Wyposażenie dodatkowe do aparatury modułowej 1 dostępne produkty

Specyfikacja techniczna

Liczba biegunów

1
Pozycja neutralna

Bez położenia neutralnego
Układ biegunów

1P

Prąd znamionowy

25 A
Zdolność wyłączania przy 400 V AC23A

529 A
Znamionowy prąd zwarciowy warunkowy lcc z bezpiecznikami gl-gG

0,37 kA
Dopuszczalny prąd znamionowy AC21 kategoria A

25 A
Dopuszczalna wartość znamionowa prądu AC21 kategoria B

25 A
Dopuszczalny prąd znamionowy AC22 kategoria A

25 A
Dopuszczalna wartość znamionowa prądu AC22 kategoria B

25 A
Zdolność włączania prąd zwarciowy Icm przy 240V AC według IEC 60947-3

0,52 kA
Znamionowy prąd krótkotrwały Icw 1s IEC 60947

0,37 kA

Nominalny moment dokręcania

1,80 - 1,80 Nm
Typ połączenia dolnego aparatury modułowej

Zacisk śrubowy

Napięcie znamionowe łączeniowe Ue (AC)

230 - 230 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

440 V
Znamionowe napięcie udarowe Uimp

4000 V

Liczba modułów

1

Klasa ochrony przed wnikaniem (IP)

IP20

Częstotliwość

50 - 60 Hz

Wysokość

83 mm
Szerokość

17,50 mm
Głębokość

68 mm

Liczba styków NO

1
Liczba styków NC

1

Zakres temperatur pracy

-20 - 50 °C
Temperatura przechowywania/transportu

-40 - 80 °C

Przekrój poprzeczny przewodu elastycznego

1.5 - 10 mm²
Przekrój poprzeczny przewodu sztywnego

1.5 - 16 mm²

Wytrzymałość mechaniczna (liczba cykli)

200000
Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC21)

25000
Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC22)

25000

Całkowite straty mocy dla prądu znamionowego

0,90 W
Straty mocy na biegun dla prądu znamionowego

0,90 W

Wyrównanie dolnego połączenia dla urządzeń modułowych

Przesunięty zacisk
Wyrównanie poziomu zacisków górnych aparatu modułowego

Przesunięty zacisk

Pobierz

Obraz produktu

Zdjęcie produktu SFM125

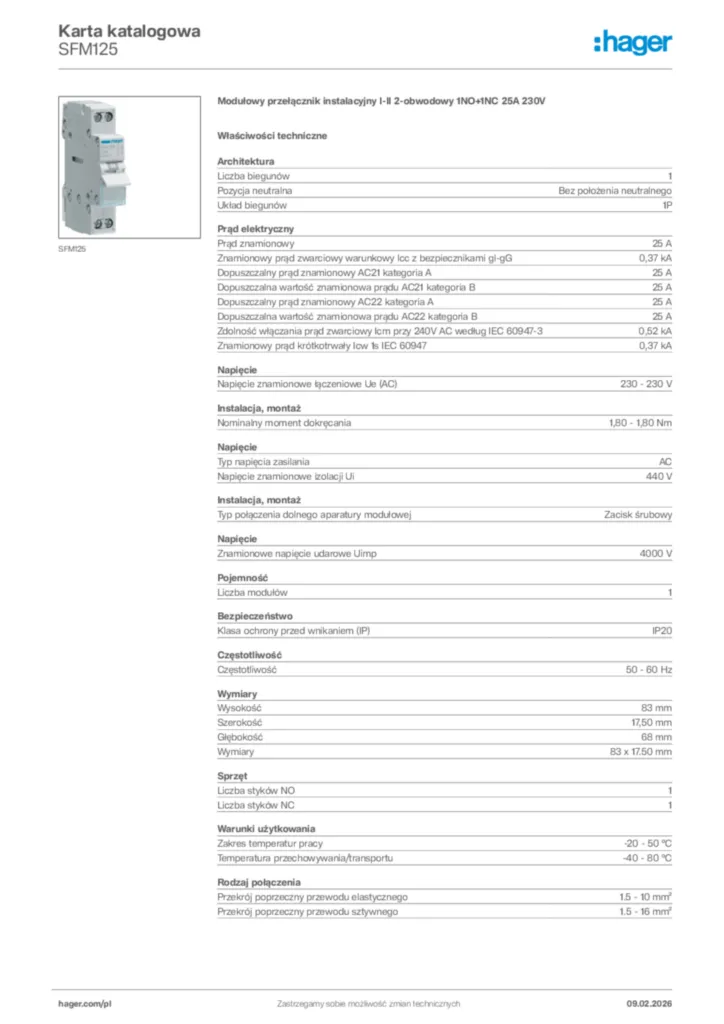

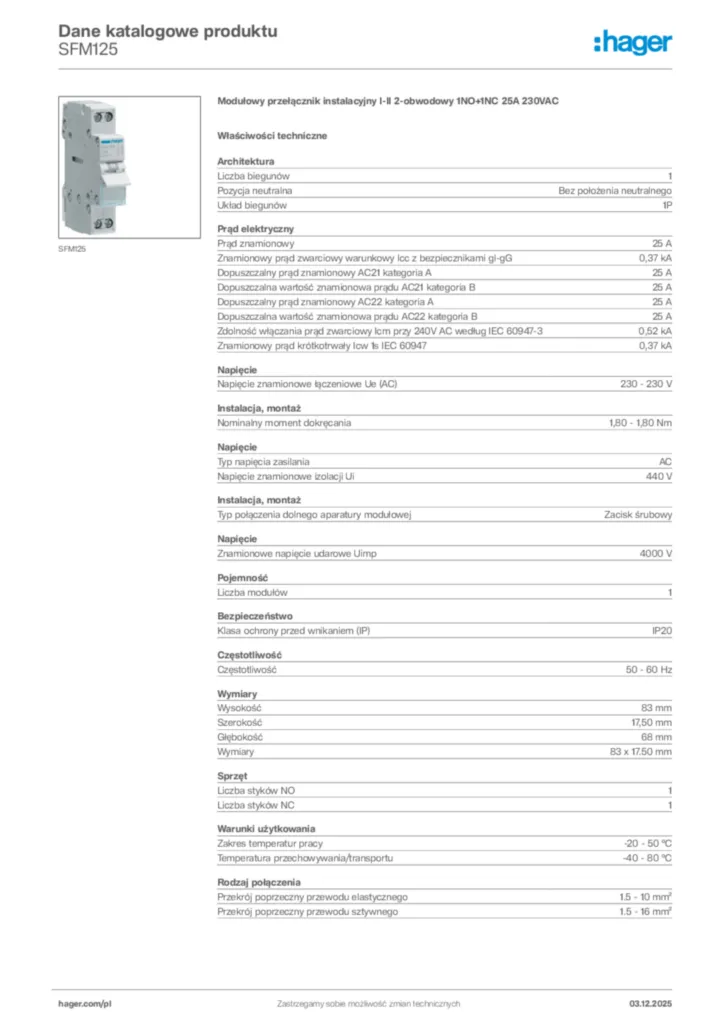

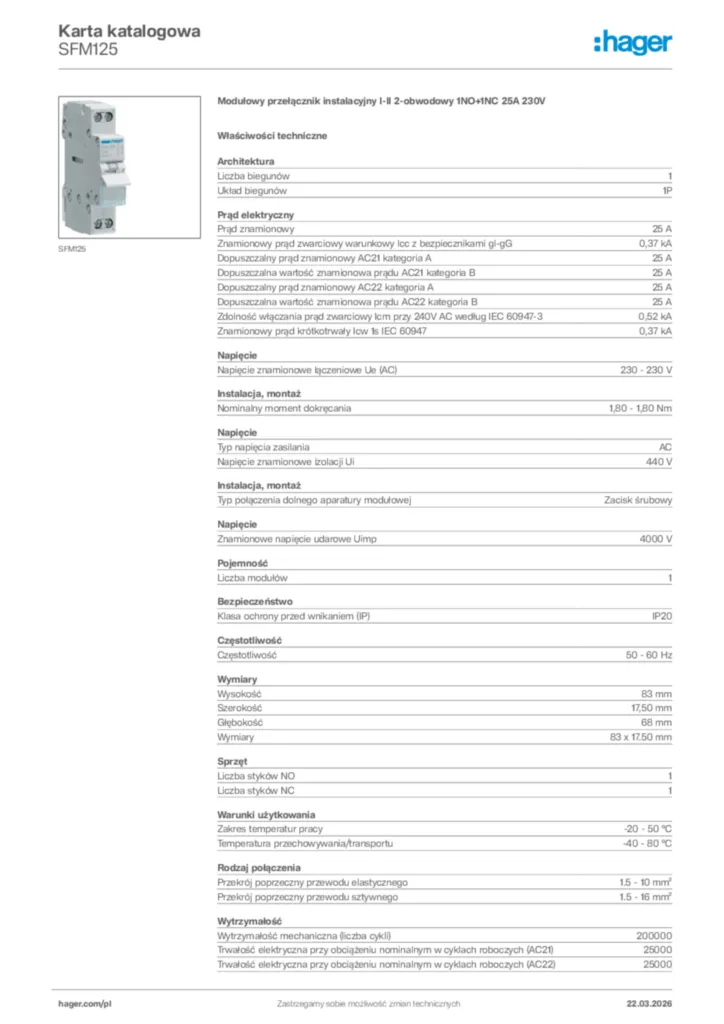

Dane techniczne — Karta produktu
