MCB Wyłącznik nadprądowy Icn=6000A 2P C 3A MCN203E

Name: MCN203E
Brand: Hager
SKU: MCN203E

Cena

Cena na zapytanie

Produkt jest w trakcie wycofywania, dostępny do wyczerpania stanów magazynowych - w celu uzyskania informacji o dostępności, czasie dostawy, cenie oraz dostępnym odpowiedniku, prosimy o kontakt z punktem dystrybucyjnym Hager w swojej okolicy lub z naszą infolinią

Produkty zamienne

NCN204

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja

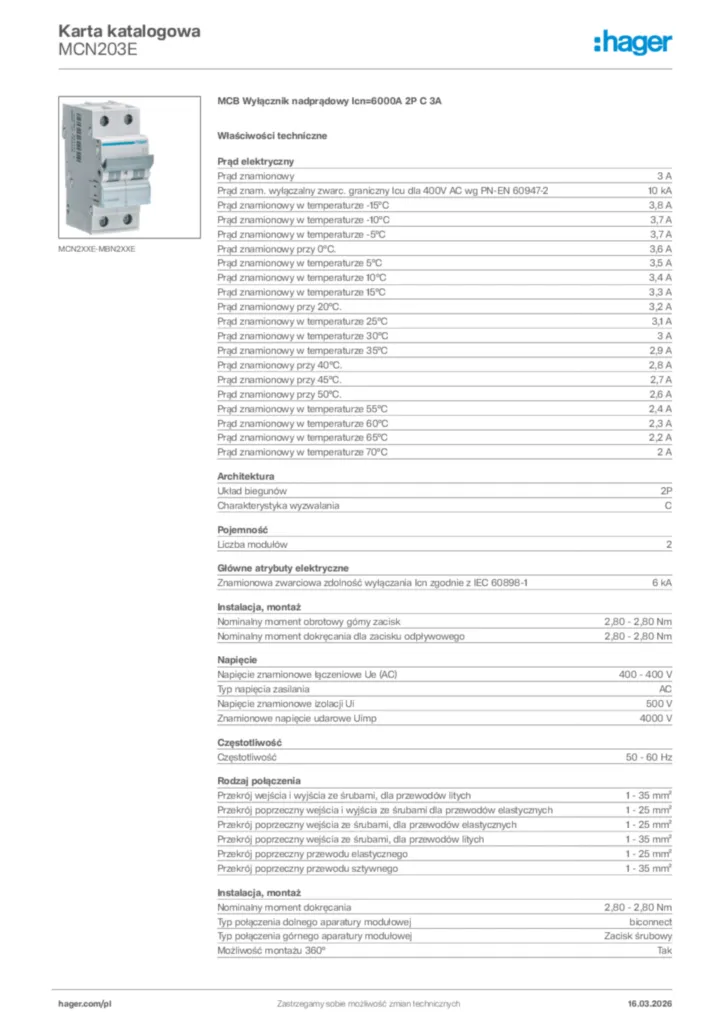

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria mechaniczne 1 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy

3 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

10 kA
Prąd znamionowy w temperaturze -15°C

3,8 A
Prąd znamionowy w temperaturze -10°C

3,7 A
Prąd znamionowy w temperaturze -5°C

3,7 A
Prąd znamionowy przy 0°C.

3,6 A
Prąd znamionowy w temperaturze 5°C

3,5 A
Prąd znamionowy w temperaturze 10°C

3,4 A
Prąd znamionowy w temperaturze 15°C

3,3 A
Prąd znamionowy przy 20°C.

3,2 A
Prąd znamionowy w temperaturze 25°C

3,1 A
Prąd znamionowy w temperaturze 30°C

3 A
Prąd znamionowy w temperaturze 35°C

2,9 A
Prąd znamionowy przy 40°C.

2,8 A
Prąd znamionowy przy 45°C.

2,7 A
Prąd znamionowy przy 50°C.

2,6 A
Prąd znamionowy w temperaturze 55°C

2,4 A
Prąd znamionowy w temperaturze 60°C

2,3 A
Prąd znamionowy w temperaturze 65°C

2,2 A
Prąd znamionowy w temperaturze 70°C

2 A

Układ biegunów

2P
Charakterystyka wyzwalania

C

Liczba modułów

2

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA

Nominalny moment obrotowy górny zacisk

2,80 - 2,80 Nm
Nominalny moment dokręcania dla zacisku odpływowego

2,80 - 2,80 Nm
Nominalny moment dokręcania

2,80 - 2,80 Nm
Typ połączenia dolnego aparatury modułowej

biconnect
Typ połączenia górnego aparatury modułowej

Zacisk śrubowy
Możliwość montażu 360°

Tak

Napięcie znamionowe łączeniowe Ue (AC)

400 - 400 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V

Częstotliwość

50 - 60 Hz

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny przewodu elastycznego

1 - 25 mm²
Przekrój poprzeczny przewodu sztywnego

1 - 35 mm²

Klasa ochrony przed wnikaniem (IP)

IP20

Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.

2
Klasa ograniczenia energii I²t

3
Ochrona przed wilgocią

Dla wszystkich klimatów
Zakres temperatur pracy

-25 - 70 °C

Całkowite straty mocy dla prądu znamionowego

4 W

Typ połączenia

Zacisk śrubowy
Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk
Wyrównanie dolnego połączenia dla urządzeń modułowych

Wyrównany zacisk

Wysokość

83 mm
Szerokość

35 mm
Głębokość

70 mm

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak
