agardio.measure Licznik energii elektrycznej 1-fazowy, 3x80A 4M, M-bus ECM180T
Cena na zapytanie
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Wybierz sprzedawcę
Wybierz sprzedawcę, aby uzyskać dostęp do profesjonalnych cen i kupować online
Specyfikacja techniczna
Architektura
-
System magistralnyM-BUS
-
Układ biegunów3x 1P+N
Prąd elektryczny
-
Prąd znamionowy80 A
-
Maksymalne natężenie prądu obwodu pomiarowego80 A
Pojemność
-
Liczba modułów4
Łączność
-
Typ połączeniaPołączenie bezpośrednie
Wymiary
-
Wysokość92 mm
-
Szerokość72 mm
-
Głębokość60 mm
Sprzęt
-
Typ impulsówOptyczny
Kompatybilność
-
Odpowiednie doZakup/dostawa
Rodzaj połączenia
-
Przekrój poprzeczny wejścia pomiarowego33 - 33 mm²
-
Przekrój poprzeczny wyjścia pomiarowego33 - 33 mm²
-
Typ złącza/wtyku magistraliZłącze wtykowe przyłączeniowe
Instalacja, montaż
-
Nominalny moment dokręcania2 - 2 Nm
-
Sposób montażuSzyna DIN
Cechy mechaniczne
-
Nominalny moment dokręcania zacisku cyfrowego0,50 - 0,50 Nm
Pomiar
-
Układ pomiarowyPomiar bezpośredni
-
Typ urządzenia pomiarowegoElektroniczny
-
Zakres pomiarowy prądu0,25 - 80,0 A
-
Zakres pomiarowy napięcia Ph-N92 - 276 V
-
Zakres częstotliwości45 - 65 Hz
Zasilanie
-
Liczba faz zasilania1
Funkcje
-
Klasa dokładnościB
-
Rodzaj taryfyT1...T2 (230V AC)/T1...T2 M-BUS
-
Jest skalibrowanyTak
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP20
Warunki użytkowania
-
Zakres temperatur pracy-25 - 55 °C
-
Temperatura przechowywania/transportu-25 - 70 °C
Moc
-
Pobór mocy VA2 VA
-
Całkowite straty mocy dla prądu znamionowego1 W
Częstotliwość
-
Częstotliwość50 - 50 Hz
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-

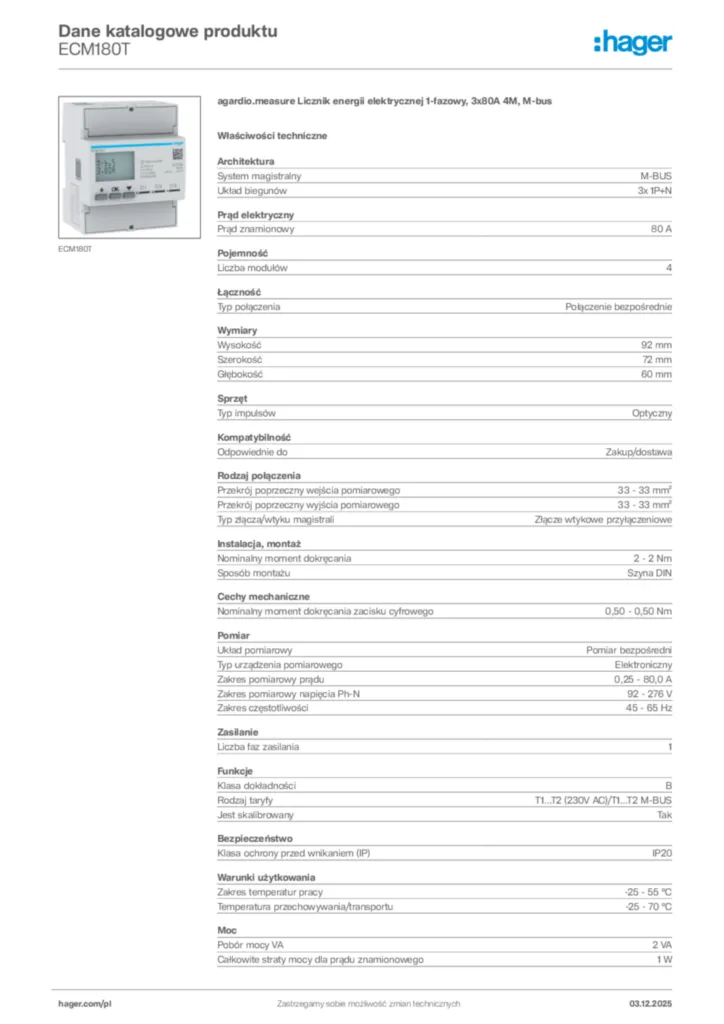

Product datasheet

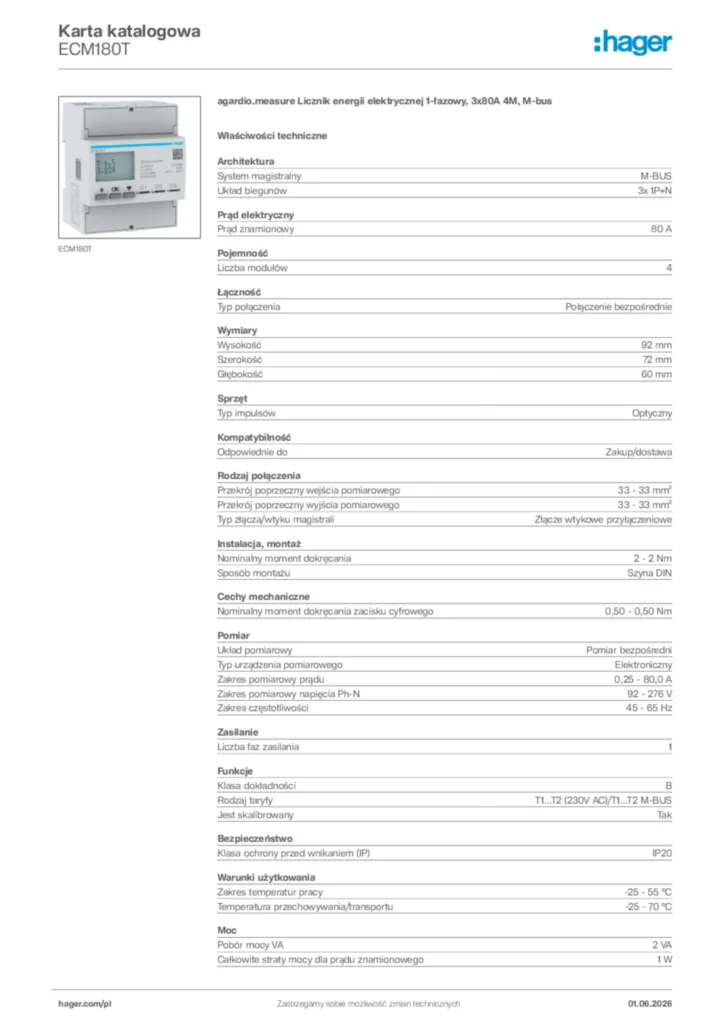

Hager Karta katalogowa ECM180T
