Modulo d’uscita KNX converte i comandi KNX in segnali analogici per sistemi HVAC. Dispone di 4 uscite regolabili (0-10 V, 0-20 mA, ecc.). Include protezione cortocircuito, LED di stato e supporta segnali KNX 1 o 2 byte. Ideale per la gestione intelligente di riscaldamento, ventilazione e climatizzazione. Configurazione in modalità System. 4 moduli DIN.

EAN

3250616059962

Marca

Hager

Confezione

1 pezzo

Modulo KNX 4 uscite analogiche M4 TYF684

Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità

Proprietà tecniche
Valore ambientale
Documenti

Scarica la scheda tecnica

Proprietà tecniche

Modalità di configurazione supportata

ETS

Montaggio su

Guida DIN

Numero di moduli

4

Tensione d’uscita

0 - 10 V

Tipo di connessione

Terminale a vite

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì

Conformità REACH – SVHC free Sì

Senza alogeni Sì

Certificazioni e documenti

REACH declaration TYF684

PDF

RoHS report TYF684

PDF

Documenti

Immagine prodotto

Immagine del prodotto TYF684

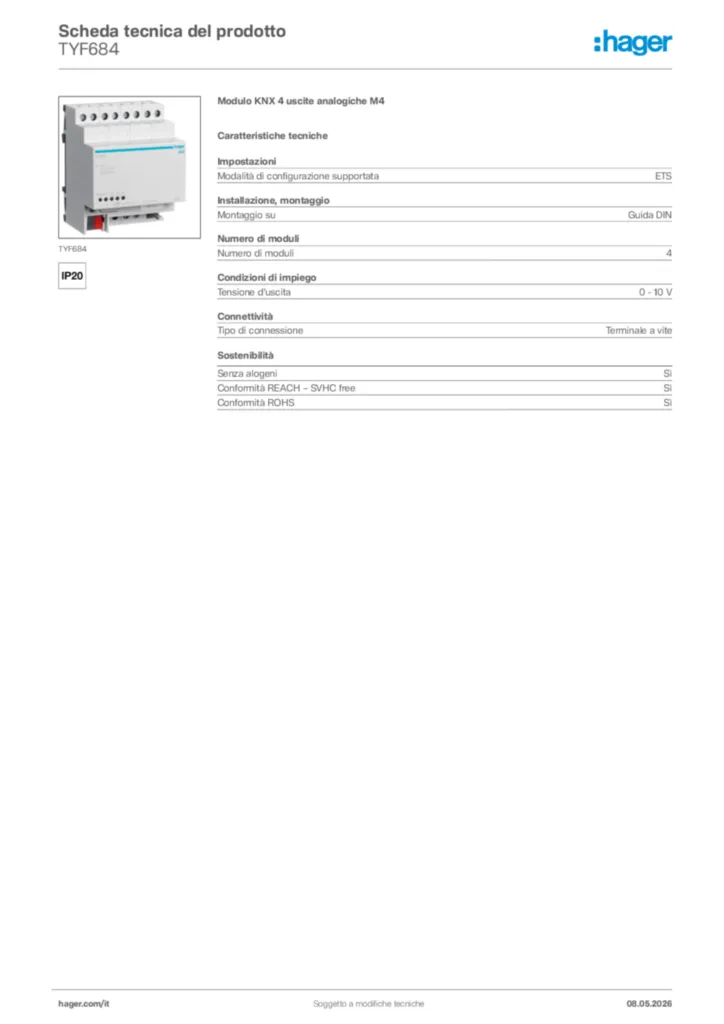

Scheda tecnica del prodotto

Hager Scheda tecnica del prodotto TYF684

Modulo KNX 4 uscite analogiche M4

PDF
Manuale di installazione

Manuale di installazione en-GB, es-ES, fr-FR, pl-PL 2013-01-16

PDF

592,26 kB

Manuale di installazione en-GB, nl-NL, nn-NO, pl-PL 2013-01-16

PDF

585,64 kB
Appendice tecnica (multiprodotti)

Moduli uscita analogici TYF684 - Inserto tecnico

Inserto tecnico moduli d'uscita bus KNX tebis moduli di uscita analogici TYF684 e TYF684E

PDF

562,70 kB
Database dei prodotti KNX

Logiciel d'application ETS du TYF684

Database dei prodotti KNX en-GB, de-DE, pl-PL 2020-01-01

VD5

103,71 kB

Logiciel d'application ETS du TYF684

Database dei prodotti KNX en-GB, de-DE, pl-PL 2020-01-01

KNXPROD

82,95 kB
Guida applicazione

Description d'application ETS TYF684_TYF684E

ETS Application description

PDF

602,86 kB

Description d'application ETS TYF684_TYF684E

Guida applicazione de-DE 2020-01-01

PDF

714,48 kB
Dichiarazione di conformità

Dichiarazione di conformità International 2023-02-13

PDF

312,34 kB

Più documentazione
