Scaricatore di sovratensione 2P autoprotetto e dotato di interruttore di protezione, atto a proteggere le installazioni residenziali e terziarie da sovratensioni transitorie indirette. Il prodotto è un SPD di tipo 2, per impianti TN-S o TT, avente corrente massima di scarica (Imax) pari a 15 kA e corrente nominale di scarica (In) pari a 5 kA. Il livello di tensione Up è pari a 1,50 kV e possiede un ingombro di 2 moduli DIN.

EAN

3250615662774

Marca

Hager

Confezione

1 pezzo

SPD CL.II autoprotetto.15KA segnalazione finevita 2M SPN715D

Name: SPN715D
Brand: Hager
SKU: SPN715D

Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità

Prodotti successivi:

SPB715D

Proprietà tecniche
Documenti

Scarica la scheda tecnica

Proprietà tecniche

Numero di moduli

2

Tensione nominale d'impiego CA

230 - 230 V
Tensione operativa continua Uc secondo IEC 61643-1

275 V
Livello di protezione dalla tensione Fino secondo IEC 61643-1

1,5 kV
Livello di protezione dalla tensione Up N-PE IEC 61643-11

1500 V
Livello di protezione a tensione Up L-N (PEN)

1 kV
‌Tipo di tensione di alimentazione

AC

Corrente di scarica massima (Imax) L-N (PEN)

15 kA
Corrente di scarica massima (Imax) N-PE

40 kA
Corrente di scarica nominale

20 kA
Corrente di interruzione seguente

0,1 kA
Corrente residua Ipe

< 5 μA

Altezza

82 mm
Larghezza

44 mm
Profondità

103 mm

Classe di protezione dall'ingresso (IP)

IP20
Comportamento TOV presso UT (N-PE)

1200 V AC (200 ms / withstand mode)
Modalità di protezione

L-N, N-PE
Comportamento TOV presso UT (L-N)

350 V AC (5 s / withstand mode)

Temperatura d’esercizio

-40 - 55 °C
Protezione dall'umidità dell'aria

5 - 95%
Temperatura di magazzino/trasporto

-40 - 80 °C
Grado di inquinam./IEC 60664/IEC 60947-2

2
Max. altitudine

2000 m

Colore prodotto

Grigio chiaro
Codice RAL

7035
Materiale

Materiale termoplastico

Tipo di rete

TN, TT
Rete TN

SÌ
Sistema TN-C

No
Rete DC

No
Rete IT

No
Rete TT

SÌ
Sistema TN-CS

No
Sistema TN-S

No

Con contatto per gestione da remoto

No

Sezione conduttore rigido, per conduttore di protezione

1,5 - 35 mm²
Morsetto per conduttore flessibile, per conduttore di protezione

1,5 - 25 mm²
Sezione conduttore flessibile

1.5 - 25 mm²
Sezione conduttore rigido

1.5 - 35 mm²
Tipo di connettore

Terminale a vite
Numero di connessioni

1

Classe di requisiti IEC 61643

T2

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

3,60 - 3,60 Nm
Adatto per l'impiego in ambienti interni

SÌ

Numero di poli

1P+N
Posizione del neutro

Sinistra

Tipo di montaggio/installazione

Guida DIN
Tipo di connessione

Raccordo a vite

Con spia luminosa

SÌ

Numero di moduli da 17,5 mm

4

Tipo di filtro prodotto

Scaricatore di sovratensione (SPD)

Documenti

Immagine prodotto

Immagine del prodotto SPN715D

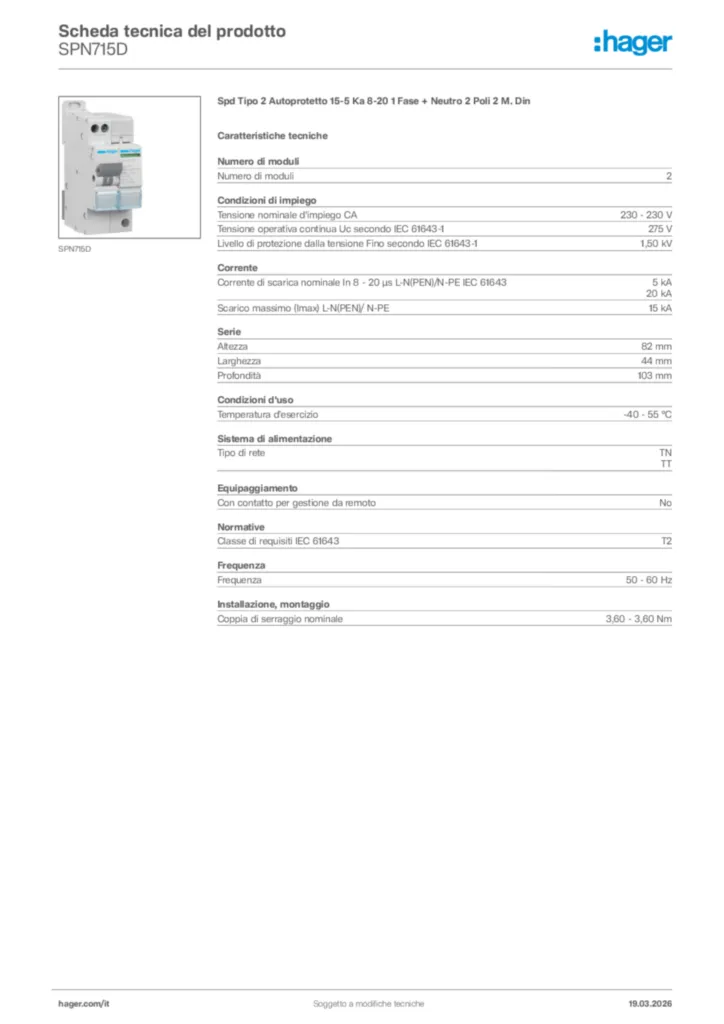

Scheda tecnica del prodotto
