EAN

3250615660275

Marca

Hager

Confezione

1 pezzo

Spd Tipo 2 40-15 Ka 8-20 Micros. 3 Fasi + Neutro 4 Poli 4 M. Din SPN440D

Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità

Proprietà tecniche
Documenti

Scarica la scheda tecnica

Proprietà tecniche

Numero di moduli

4

Tensione operativa continua Uc secondo IEC 61643-1

275 V
Livello di protezione dalla tensione Up N-PE IEC 61643-11

1500 V
Livello di protezione a tensione Up L-N (PEN)

1,2 kV
Livello di tensione Up L-N/PEN IEC 61643-11

1,2 kV
‌Tipo di tensione di alimentazione

AC
Categoria di sovratensione secondo IEC 60947-1

3
Tensione nominale

240 - 415 V AC ± 10%

Dispositivo di protezione da sovracorrente massimo, collegamento in parallelo (fusibile)

125 A
Corrente di scarica massima (Imax)

40 kA
Corrente di scarica massima (Imax) L-N (PEN)

40 kA
Corrente di scarica massima (Imax) N-PE

40 kA
Corrente di scarica nominale ln

20 kA
Corrente nominale di scarica In 8 - 20 µs L-N (PEN)

15 kA
Corrente nominale di scarica In 8 - 20 µs N-PE

20 kA
Corrente di interruzione seguente

0,1 kA
Corrente residua Ipe

< 5 μA

Altezza

98,7 mm
Larghezza

71 mm
Profondità

58,2 mm

Classe di protezione dall'ingresso (IP)

IP20
Classe protezione

Isolamento classe II
Comportamento TOV presso UT (N-PE)

1200 V AC (200 ms / withstand mode)
Modalità di protezione

L-N, N-PE
Comportamento TOV presso UT (L-N)

350 V AC (5 s / withstand mode)

Temperatura d’esercizio

-40 - 80 °C
Protezione dall'umidità dell'aria

5 - 95%
Temperatura di magazzino/trasporto

-40 - 80 °C
Grado di inquinam./IEC 60664/IEC 60947-2

2
Max. altitudine

2000 m

Colore prodotto

Grigio chiaro
Codice RAL

7035
Materiale

Materiale termoplastico

Tipo di rete

TN-S, TT
Rete TN

No
Sistema TN-C

No
Rete DC

No
Rete IT

No
Rete TT

SÌ
Sistema TN-CS

No
Sistema TN-S

SÌ

Con contatto per gestione da remoto

No
Corrente di carico nominale IL

80 A

Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1,5 - 25 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1,5 - 25 mm²
Sezione conduttore flessibile

1.5 - 25 mm²
Sezione conduttore rigido

1.5 - 35 mm²
Tipo di connettore

Terminale a vite
Numero di connessioni

1

Classe di requisiti IEC 61643

T2

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

5 - 5 Nm
Adatto per l'impiego in ambienti interni

SÌ

Numero di poli

3P+N
Posizione del neutro

Sinistra

Tipo di montaggio/installazione

Guida DIN
Tipo di connessione

Raccordo a vite

Con spia luminosa

SÌ

Caratteristiche del fusibile

gG

Numero di moduli da 17,5 mm

8

Tipo di filtro prodotto

Scaricatore di sovratensione (SPD)

Documenti

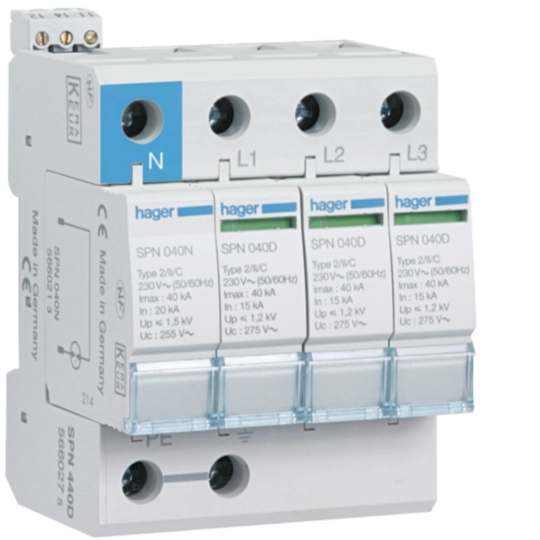

Immagine prodotto

Immagine del prodotto SPN440D

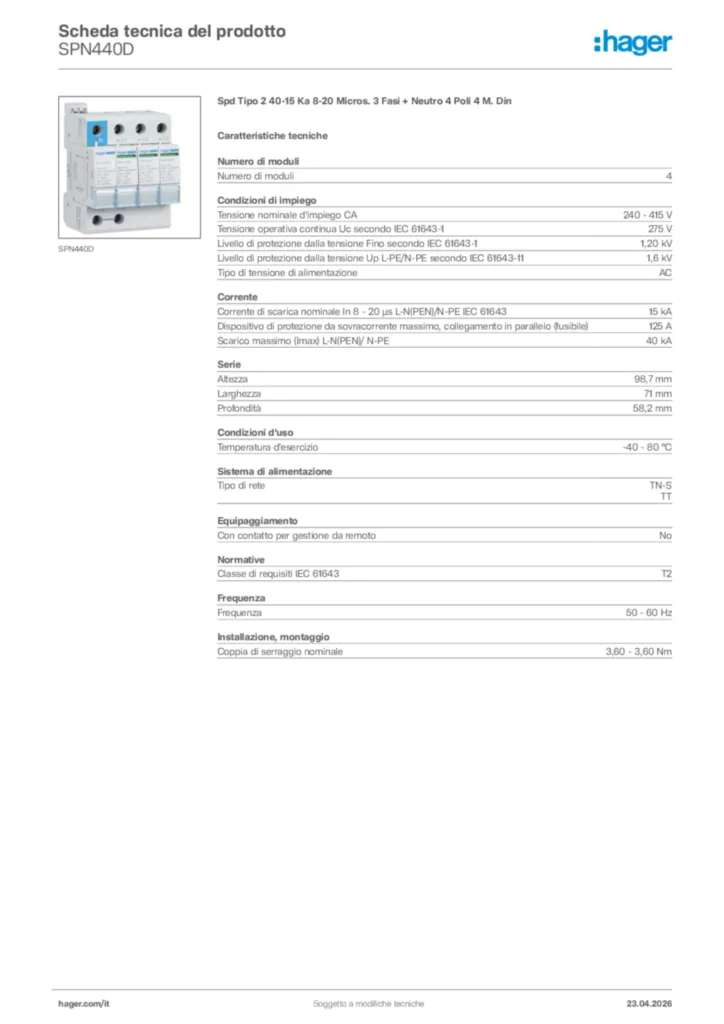

Scheda tecnica del prodotto

Hager Scheda tecnica del prodotto SPN440D

Spd Tipo 2 40-15 Ka 8-20 Micros. 3 Fasi + Neutro 4 Poli 4 M. Din

PDF
Manuale di installazione

Parafoudre SPN215D/R, SPN415D/R, SPN240D/R, SPN440D/R, SPN265R, SPN465R

Manuale di installazione en-GB, es-ES, fr-FR, de-DE, it-IT, pt-PT 2019-02-08

PDF

980,48 kB
Scheda tecnica di prodotto

UK_PD_TDS_SurgeProtection.pdf

Technical data sheet including characteristics for Surge Protection Devices.

PDF

248,28 kB
Dichiarazione di conformità

Declaration

Dichiarazione di conformità International 2023-11-09

PDF

571,86 kB
