Spd Tipo 2 15-5 Ka 8-20 Micros. 1 Fase + Neutro 2 Poli + Cont. Aux 2 M. Din SPN215R

Name: SPN215R
Brand: Hager
SKU: SPN215R

Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità

Prodotti successivi:

SPB215R

Proprietà tecniche
Valore ambientale
Documenti

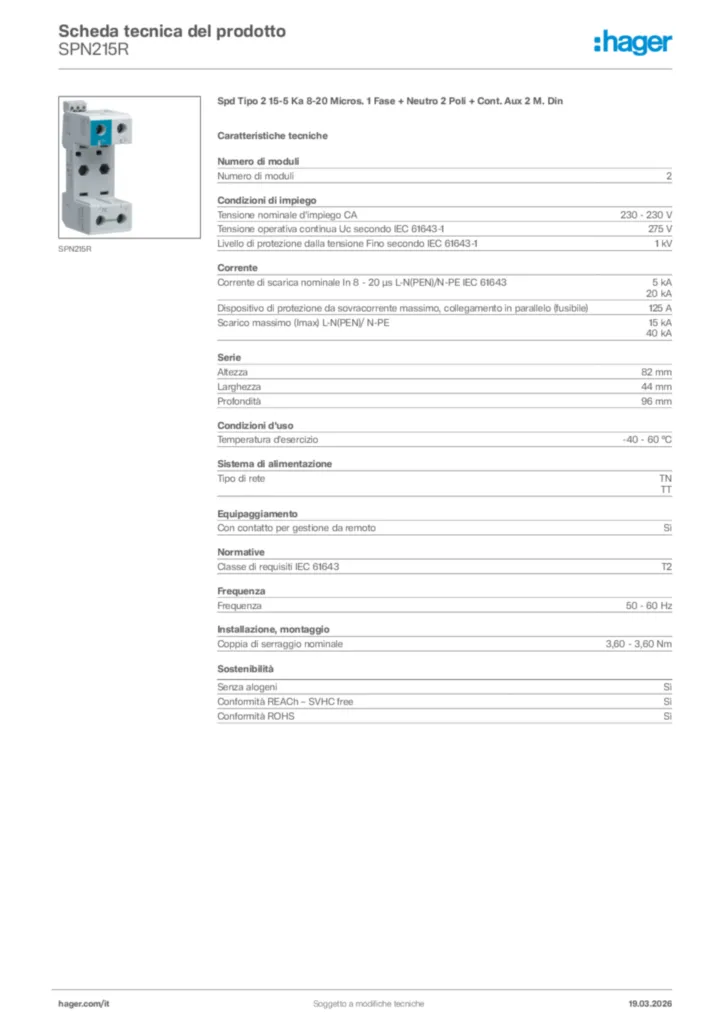

Scarica la scheda tecnica

Proprietà tecniche

Numero di poli

1P+N
Posizione del neutro

Sinistra

Numero di moduli

2

Tensione nominale d'impiego CA

230 - 230 V
Tensione operativa continua Uc secondo IEC 61643-1

275 V
Livello di protezione dalla tensione Fino secondo IEC 61643-1

1 kV
Livello di protezione dalla tensione Up N-PE IEC 61643-11

1500 V
Livello di protezione a tensione Up L-N (PEN)

1 kV
Tensione nominale di esercizio CC (contatto di segnalazione)

250 - 250 V
Tensione nominale di esercizio CC (contatto di segnalazione)

250 - 250 V
‌Tipo di tensione di alimentazione

AC
Categoria di sovratensione secondo IEC 60947-1

3

Corrente di scarica nominale In 8 - 20 µs L-N(PEN)/N-PE IEC 61643

5 kA, 20 kA
Corrente nominale di cortocircuito (Isccr)

20 kA
Dispositivo di protezione da sovracorrente massimo, collegamento in parallelo (fusibile)

125 A
Scarico massimo (Imax) L-N(PEN)/ N-PE

15 kA, 40 kA
Corrente di scarica nominale

20 kA
Corrente nominale di scarica In 8 - 20 µs L-N (PEN)

5 kA
Corrente nominale di scarica In 8 - 20 µs N-PE

20 kA
Corrente nominale di esercizio CA (contatto di segnale)

0,5 - 0,5 A
Corrente nominale di funzionamento in corrente continua (contatto di segnale)

0,1 - 0,1 mA
Corrente di interruzione seguente

0,1 kA
Corrente di scarica massima (Imax)

40 kA
Corrente di scarica massima (Imax) L-N (PEN)

15 kA
Corrente di scarica massima (Imax) N-PE

40 kA
Corrente residua Ipe

< 5 μA

Altezza

82 mm
Larghezza

44 mm
Profondità

96 mm

Temperatura d’esercizio

-40 - 60 °C
Protezione dall'umidità dell'aria

5 - 95%
Temperatura di magazzino/trasporto

-40 - 70 °C
Grado di inquinam./IEC 60664/IEC 60947-2

2
Max. altitudine

2000 m

Tipo di rete

TN, TT
Rete TN

SÌ
Sistema TN-C

No
Sistema TN-CS

No
Sistema TN-S

No
Rete TT

SÌ
Rete IT

No
Rete DC

No

Con contatto per gestione da remoto

SÌ
Corrente di carico nominale Il

80 A

Sezione conduttore rigido, per conduttore di protezione

1,5 - 35 mm²
Morsetto per conduttore flessibile, per conduttore di protezione

1,5 - 25 mm²
Sezione conduttore flessibile

1.5 - 25 mm²
Sezione del conduttore flessibile (contatto di segnalazione)

0,25 - 1,5 mm²
Sezione conduttore rigido

1.5 - 35 mm²
Sezione del conduttore rigido (contatto di segnalazione)

0,25 -1,5 mm²
Tipo di connettore

Terminale a vite
Numero di connessioni

1

Classe di requisiti IEC 61643

T2

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

3,60 - 3,60 Nm
Adatto per l'impiego in ambienti interni

SÌ

Tipo di montaggio/installazione

Guida DIN
Tipo di connessione

Raccordo a vite

Caratteristiche del fusibile

gG

Numero di moduli da 17,5 mm

4

Tipo di filtro prodotto

Scaricatore di sovratensione (SPD)

Comportamento TOV presso UT (N-PE)

1200 V AC (200 ms / withstand mode)
Modalità di protezione

L-N, N-PE
Comportamento TOV presso UT (L-N)

350 V AC (5 s / withstand mode)
Classe protezione

Isolamento classe II

Colore prodotto

Grigio chiaro
Codice RAL

7035
Materiale

Materiale termoplastico

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì

Conformità REACH – SVHC free Sì

Senza alogeni Sì
