Scaricatore di sovratensione 4P atto a proteggere le installazioni residenziali e terziarie da sovratensioni transitorie indirette. Il prodotto è un SPD di tipo 2, per impianti TN-S o TT, avente corrente massima di scarica (Imax) pari a 20 kA e corrente nominale di scarica (In) pari a 65 kA. Il livello di tensione Up è pari a 1,50 kV è dotato di contatto ausiliario e possiede un ingombro di 4 moduli DIN.

EAN

3250615515605

Marca

Hager

Confezione

1 pezzo

SPD - Limitatori di sovratensione

SPD 4P T2 TNS/TT 65kA con contatto ausiliario SPB465R

Name: SPB465R
Brand: Hager
SKU: SPB465R
Price: 815.56 EUR

Prezzo

815,56 €

/ pezzo *

Trova un distributore

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

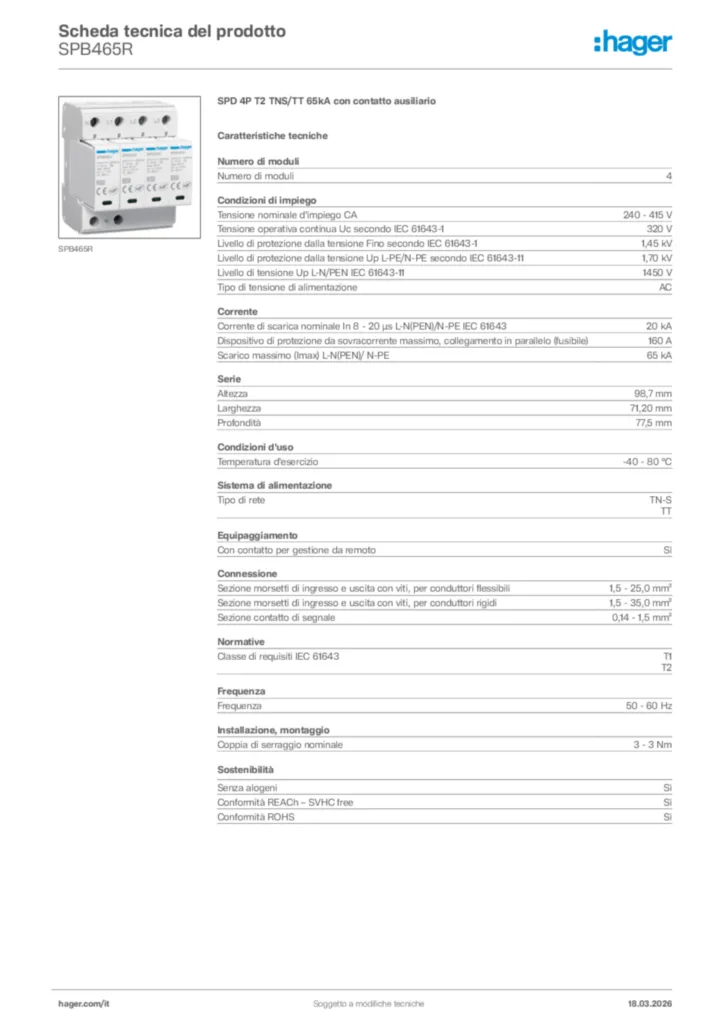

Scarica la scheda tecnica

Completa il tuo sistema

Accessori di protezione contro le sovratensioni per sistemi di alimentazione 2 accessori disponibili

Proprietà tecniche

Numero di poli

3P+N
Posizione del neutro

Sinistra

Numero di moduli

4

Tensione nominale d'impiego CA

240 - 415 V
Tensione operativa continua Uc secondo IEC 61643-1

335 V
Livello di protezione dalla tensione Fino secondo IEC 61643-1

1,45 kV
Livello di protezione dalla tensione Up L-PE/N-PE secondo IEC 61643-11

1,70 kV
Livello di protezione dalla tensione Up N-PE IEC 61643-11

1700 V
Livello di tensione Up L-N/PEN IEC 61643-11

1450 V
‌Tipo di tensione di alimentazione

AC
Categoria di sovratensione secondo IEC 60947-1

3

AT_VoltageProtectionLevelLNPEN

1,35 kV
AT_VoltageProtectionLevelLPE

1,6 kV
AT_RatedOperVoltACSignalContact

5 - 250 V
AT_RatedOperVoltDCSignalContact

30 - 30 V
AT_ReferenceTestVoltage

255 V
AT_In820usLNPEN

20 kA
AT_In820usNPE

20 kA
AT_RatedOperCurrACSignalContact

5 - 750 mA
AT_RatedOperCurrDCSignalContact

1 - 1 mA
AT_MaxDischargeCurrentImax

40 kA
AT_MaxDischargeCurrentImaxLNPEN

40 kA
AT_MaxDischargeCurrentImaxLPE

40 kA
AT_MaxDischargeCurrentImaxNPE

40 kA
AT_StrippingLengthSignalContact

7 mm
AT_CrossSecFlexSignalContact

0,14 - 1,5 mm²
AT_CrossSecRigidSignalContact

0,14 - 1,5 mm²
AT_SuitableIndoorUsage

SÌ
AT_TypeConnectionSignalContact

Raccordo a innesto, Raccordo a vite

Corrente di scarica nominale In 8 - 20 µs L-N(PEN)/N-PE IEC 61643

20 kA
Corrente di scarica nominale In 8 - 20 µs L-PE IEC 61643-11

20 kA
Corrente nominale di cortocircuito (Isccr)

25 kA
Dispositivo di protezione da sovracorrente massimo, collegamento in parallelo (fusibile)

125 A
Dispositivo di protezione da sovracorrente massimo, collegamento in serie (fusibile)

80 A
Corrente di scarica nominale

20 kA
Corrente di interruzione seguente

0,1 kA

Altezza

98,7 mm
Larghezza

71,20 mm
Profondità

77,5 mm
Lunghezza stringa di isolamento

16 mm

Temperatura d’esercizio

-40 - 80 °C
Protezione dall'umidità dell'aria

5 - 95%
Temperatura di magazzino/trasporto

-40 - 80 °C
Grado di inquinam./IEC 60664/IEC 60947-2

2
Max. altitudine

2000 m

Tipo di rete

TN-S, TT
Rete TN

No
Sistema TN-C

No
Sistema TN-CS

No
Sistema TN-S

SÌ
Rete TT

SÌ
Rete IT

No
Rete DC

No

Con contatto per gestione da remoto

SÌ
Corrente di carico nominale Il

80 A

Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1,5 - 25,0 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1,5 - 35,0 mm²
Sezione contatto di segnale

0,14 - 1,5 mm²
Numero di conduttori (esclusa terra)

4
Sezione conduttore flessibile

1.5 - 25 mm²
Sezione conduttore rigido

1.5 - 35 mm²
Tipo di connettore

Terminale a vite

Classe di requisiti IEC 61643

T2

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

3 - 4,5 Nm

Con fusibile di protezione integrato

No

Tipo di montaggio/installazione

Guida DIN
Tipo di connessione

Raccordo a vite

Con spia luminosa

SÌ

Adatto per configurazione di sistema supplementare

No

Caratteristiche del fusibile

gG

Numero di moduli da 17,5 mm

8

Tipo di filtro prodotto

Scaricatore di sovratensione (SPD)

Colore prodotto

Grigio chiaro
Codice RAL

7035
Materiale

Poliammide (PA), Poliestere

Classe protezione

‌Isolamento classe I, Isolamento classe II

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì

Conformità REACH – SVHC free Sì

Senza alogeni Sì
