Scaricatore di sovratensione 1P atto a proteggere le installazioni residenziali e terziarie da sovratensioni transitorie indirette. Il prodotto è un SPD di tipo combinato di tipo 2, per impianti IT, avente corrente massima di scarica (Imax) pari a 40 kA e corrente nominale di scarica (In) pari a 20 kA e dotato di contatto ausiliario. L'ingombro è pari a 1 modulo DIN e il livello di tensione Up è pari a 2,2 kV.

EAN

3250615515216

Marca

Hager

Confezione

1 pezzo

SPD - Limitatori di sovratensione

SPD 1P 40kA T2 IT FM con contatto ausiliario SPB117

Name: SPB117
Brand: Hager
SKU: SPB117
Price: 109.73 EUR

Prezzo

109,73 €

/ pezzo *

Trova un distributore

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

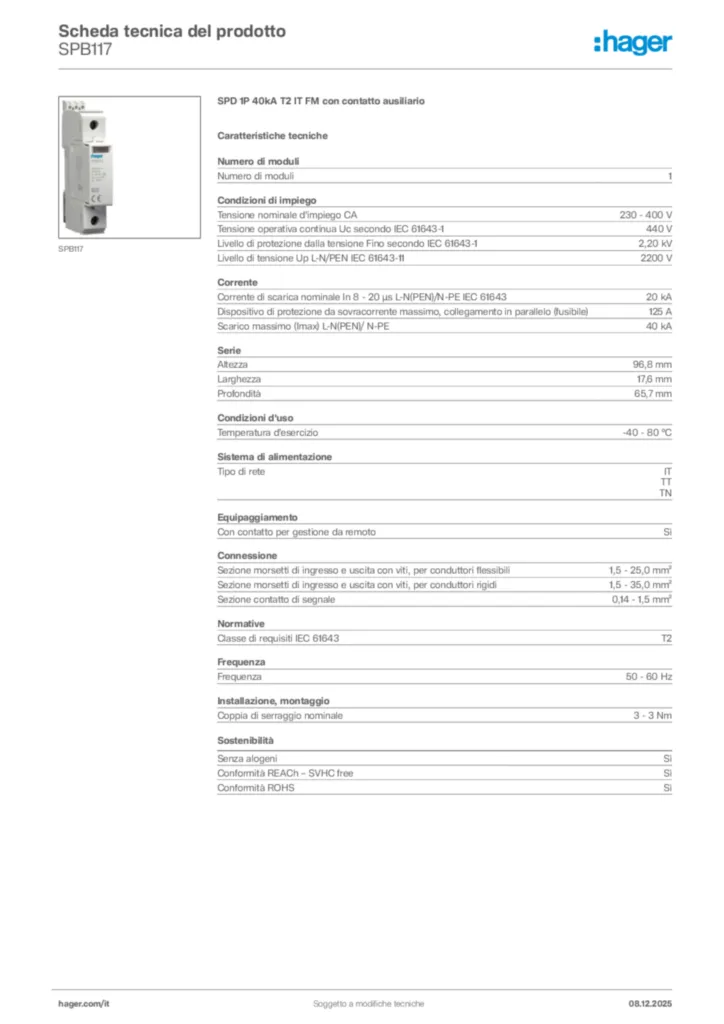

Scarica la scheda tecnica

Completa il tuo sistema

Accessori di protezione contro le sovratensioni per sistemi di alimentazione 1 accessori disponibili

Proprietà tecniche

Numero di poli

1P

Numero di moduli

1

Tensione nominale d'impiego CA

230 - 400 V
Tensione operativa continua Uc secondo IEC 61643-1

440 V
Livello di protezione dalla tensione Fino secondo IEC 61643-1

2,20 kV
Livello di protezione dalla tensione Up N-PE IEC 61643-11

1500 V
Livello di tensione Up L-N/PEN IEC 61643-11

2200 V
‌Tipo di tensione di alimentazione

AC
Categoria di sovratensione secondo IEC 60947-1

3

AT_RatedOperVoltACSignalContact

5 - 250 V
AT_RatedOperVoltDCSignalContact

30 - 30 V
AT_RatedOperCurrACSignalContact

5 - 750 mA
AT_RatedOperCurrDCSignalContact

1 -1 A
AT_MaxDischargeCurrentImax

40 kA
AT_StrippingLengthSignalContact

7 mm
AT_CrossSecFlexSignalContact

0,14 - 1,5 mm²
AT_CrossSecRigidSignalContact

0,14 - 1,5 mm²
AT_SuitableIndoorUsage

SÌ
AT_TypeConnectionSignalContact

Raccordo a innesto, Raccordo a vite

Corrente di scarica nominale In 8 - 20 µs L-N(PEN)/N-PE IEC 61643

20 kA
Corrente nominale di cortocircuito (Isccr)

25 kA
Dispositivo di protezione da sovracorrente massimo, collegamento in parallelo (fusibile)

125 A
Dispositivo di protezione da sovracorrente massimo, collegamento in serie (fusibile)

80 A
Scarico massimo (Imax) L-N(PEN)/ N-PE

40 kA
Corrente di scarica nominale

20 kA

Altezza

96,8 mm
Larghezza

17,6 mm
Profondità

65,7 mm
Lunghezza stringa di isolamento

16 mm

Temperatura d’esercizio

-40 - 80 °C
Protezione dall'umidità dell'aria

5 - 95%
Temperatura di magazzino/trasporto

-40 - 80 °C
Grado di inquinam./IEC 60664/IEC 60947-2

2
Max. altitudine

2000 m

Tipo di rete

IT, TT, TN
Rete TN

SÌ
Sistema TN-C

No
Sistema TN-CS

No
Sistema TN-S

No
Rete TT

SÌ
Rete IT

SÌ
Rete DC

No

Con contatto per gestione da remoto

SÌ
Corrente di carico nominale Il

80 A

Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1,5 - 25,0 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1,5 - 35,0 mm²
Sezione contatto di segnale

0,14 - 1,5 mm²
Numero di conduttori (esclusa terra)

1
Sezione conduttore flessibile

1.5 - 2.5 mm²
Sezione conduttore rigido

1.5 - 35 mm²
Tipo di connettore

Morsetto
Numero di connessioni

1

Classe di requisiti IEC 61643

T2

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

3 - 3 Nm

Con fusibile di protezione integrato

No

Tipo di montaggio/installazione

Guida DIN
Tipo di connessione

Raccordo a vite

Con spia luminosa

SÌ

Adatto per configurazione di sistema supplementare

No

Caratteristiche del fusibile

gG

Numero di moduli da 17,5 mm

2

Tipo di filtro prodotto

Scaricatore di sovratensione (SPD)

Colore prodotto

Grigio chiaro
Codice RAL

7035
Materiale

Poliammide (PA)

Classe protezione

Isolamento classe II
