Deviatore 1-2 con comune in basso per il controllo di circuiti elettrici. L'unità occupa 2 moduli DIN, rendendola ideale per quadri elettrici dove lo spazio è limitato. È progettata per gestire correnti fino a 16 A ed è adatta per una vasta gamma di applicazioni, dall'uso domestico a quello industriale leggero.
Il dispositivo è configurato con un polo e un sistema a doppio contatto: due contatti normalmente aperti (2 NA) e due normalmente chiusi (2 NC).
Il dispositivo è configurato con un polo e un sistema a doppio contatto: due contatti normalmente aperti (2 NA) e due normalmente chiusi (2 NC).
EAN
3250615510730
Marca
Hager
Confezione
6 Pezzi
Deviatore 1-2 2 poli 2 NA + 2 NC 16 A 2 moduli DIN comune in basso SFL216
Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Proprietà tecniche
Architettura
-
Numero di poli2
-
Numero di poli2P
Corrente
-
Corrente nominale16 A
-
Corrente di cortocircuito nominale condizionata Icc con fusibili gl-gG0,24 kA
-
Corrente nominale ammissibile in AC21 in categoria A16 A
-
Corrente nominale ammissibile in AC21 in categoria B16 A
-
Corrente nominale ammissibile in AC22 in categoria A16 A
-
Corrente nominale ammissibile in AC22 in categoria B16 A
-
Potere di chiusura nominale in cortocircuito Icm a 240 V AC secondo IEC 60947-30,33 kA
-
Corrente nominale di breve durata Icw 1s IEC 609470,24 kA
Condizioni di impiego
-
Tensione nominale d'impiego CA230 - 230 V
-
Tipo di tensione di alimentazioneAC
-
Tensione di isolamento nominale Ui440 V
-
Tensione nominale di tenuta d'impulso Uimp4000 V
Installazione, montaggio
-
Coppia di serraggio nominale1,80 - 1,80 Nm
-
Tipo di collegamento inferiore per dispositivi modulariTerminale a vite
Numero di moduli
-
Numero di moduli2
Protezione
-
Classe di protezione dall'ingresso (IP)IP20
Frequenza
-
Frequenza50 - 60 Hz
Serie
-
Altezza83 mm
-
Larghezza35 mm
-
Profondità68 mm
Equipaggiamento
-
Numero di contatti NA0
-
Numero di contatti NC0
Condizioni d'uso
-
Temperatura d’esercizio-20 - 50 °C
-
Temperatura di magazzino/trasporto-40 - 80 °C
Connessione
-
Sezione conduttore flessibile1.5 - 10 mm²
-
Sezione conduttore rigido1.5 - 16 mm²
Durata
-
Numero di manovre200000
-
Durata elettrica a carico nominale in AC21 in cicli di funzionamento25000
-
Durata elettrica a carico nominale in AC22 in cicli di funzionamento25000
Potenza
-
Potenza dissipata totale0,80 W
-
Potenza dissipata per polo In0,40 W
Connettività
-
Allineamento inferiore per dispositivi modulariTerminali divaricati
-
Allineamento superiore per dispositivi modulariTerminali divaricati
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-
Scheda tecnica del prodotto

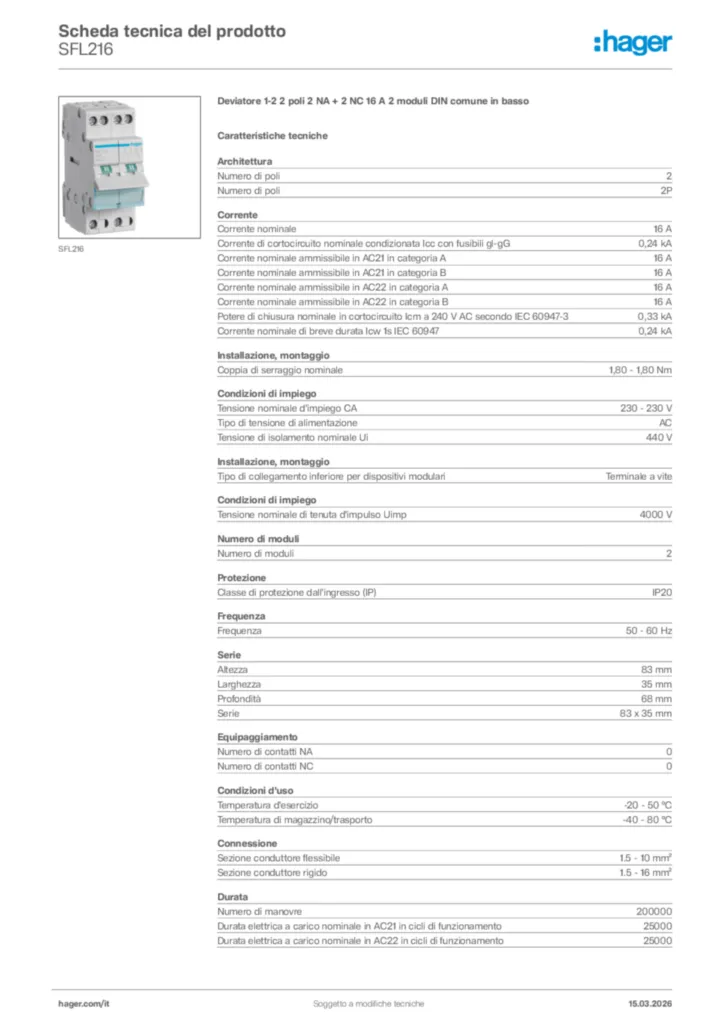

Hager Scheda tecnica del prodotto SFL216
