Interruttore automatico magnetotermico con potere d'interruzione pari a 20 kA secondo CEI EN 60947-2 (Icu), tensione (Un) 230 V a 50-60 Hz. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di sovraccarico e cortocircuito. Il dispositivo è dotato di 1 polo protetto, curva di intervento C, corrente nominale (In) pari a 32 A e presenta un ingombro uguale a 1 modulo DIN.

EAN

3250614644894

Marca

Hager

Confezione

1 pezzo

Interruttore automatico magnetotermico 20kA 1P curva C 32A 1M NRN132

Ricambio: verificare la disponibilità con il proprio grossista di materiale elettrico

Proprietà tecniche
Valore ambientale
Documenti

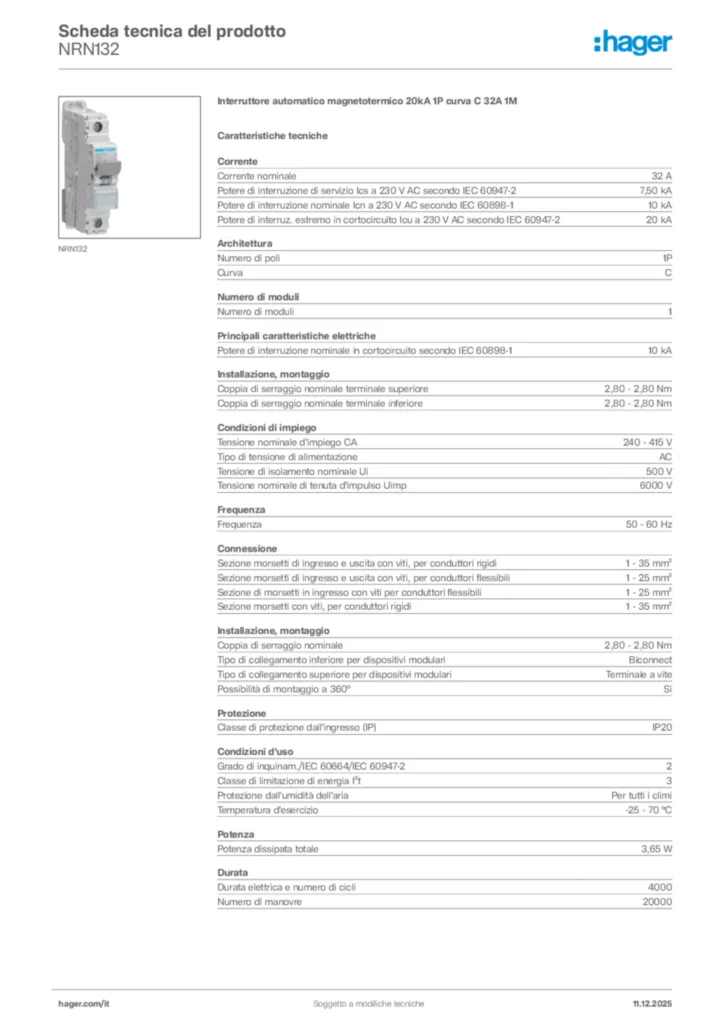

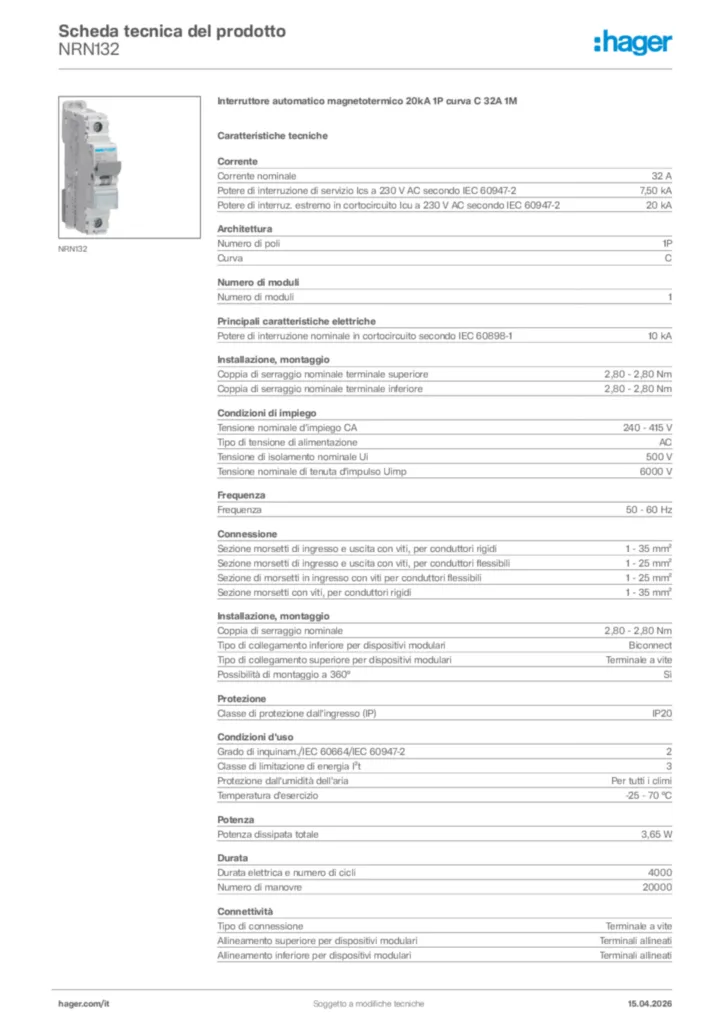

Scarica la scheda tecnica

Proprietà tecniche

Corrente nominale

32 A
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

7,50 kA
Potere di interruzione estremo di cortocircuito Icu secondo IEC 60947-2

20 kA

Numero di poli

1P
Curva

C

Numero di moduli

1

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

10 kA

Coppia di serraggio nominale terminale superiore

2,80 - 2,80 Nm
Coppia di serraggio nominale terminale inferiore

2,80 - 2,80 Nm
Coppia di serraggio nominale

2,80 - 2,80 Nm
Tipo di collegamento inferiore per dispositivi modulari

Biconnect
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Possibilità di montaggio a 360°

SÌ

Tensione nominale d'impiego CA

240 - 415 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

6000 V

Frequenza

50 - 60 Hz

Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1 - 35 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1 - 25 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 25 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 35 mm²

Classe di protezione dall'ingresso (IP)

IP20
Distanza della griglia

60 mm

Grado di inquinam./IEC 60664/IEC 60947-2

2
Classe di limitazione di energia I²t

3
Protezione dall'umidità dell'aria

Per tutti i climi
Temperatura d’esercizio

-25 - 70 °C

Potenza dissipata totale

3,65 W

Tipo di connessione

Terminale a vite
Allineamento superiore per dispositivi modulari

Terminali allineati
Allineamento inferiore per dispositivi modulari

Terminali allineati

Altezza

83 mm
Larghezza

17,50 mm
Profondità

70 mm
