Interruttore automatico h1600 4 Poli 50 kA 1600 A sganciatore elettronico LSI

HNF991H

  • Hager - Apparecchi generali

Interruttore automatico h1600 4 Poli 50 kA 1600 A sganciatore elettronico LSI HNF991H

EAN
3250613349929
Marca
Hager
Confezione
1 pezzo
Prezzo
9.442,00 €
/ pezzo *
9.442,00 €
/ pezzo *

You have to log in with your myHager profile to see prices and to order.

Aggiungi a un elenco
Aggiungi a un elenco

Accedi per creare un elenco di prodotti

Devi accedere al tuo account myHager per creare elenchi di prodotti

Creare un account Accedi
  • Accessori
  • Proprietà tecniche
  • Valore ambientale
  • Documenti
  • Più prodotti

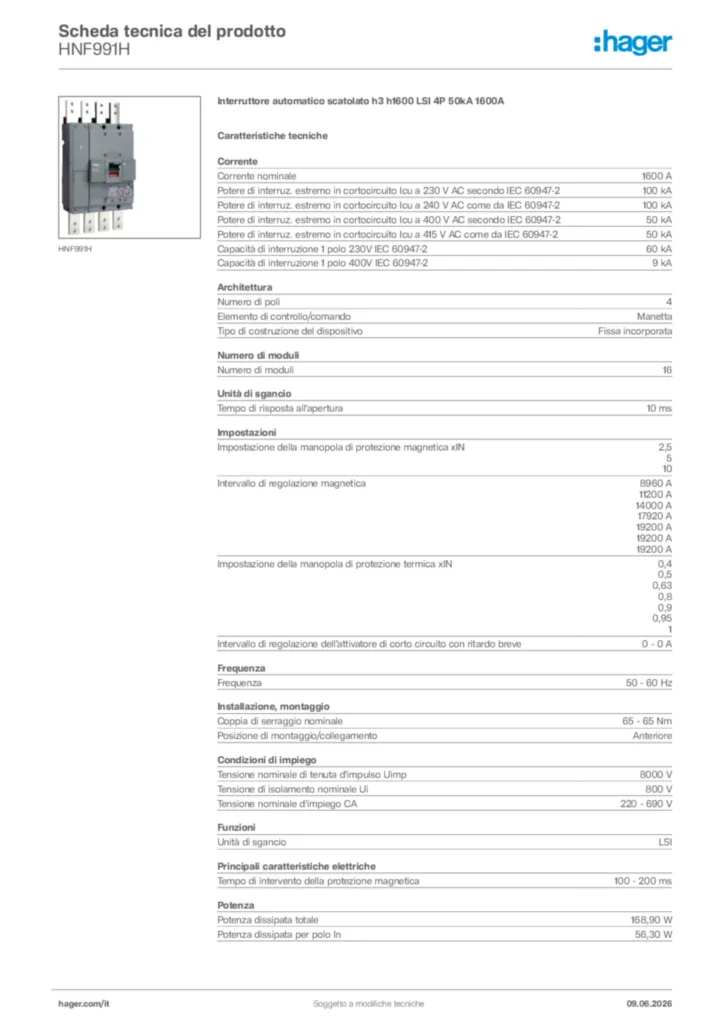

Scarica la scheda tecnica

Completa il tuo sistema

Accessori associati

  • Cavo di blocco ausiliario 1 accessori disponibili
  • Blocco contatti ausiliari 2 accessori disponibili
  • Bobina di minima tensione 4 accessori disponibili
  • Sgan­cia­tore di tensione 6 accessori disponibili
  • Maniglia per inter­rut­tore di protezione 2 accessori disponibili
  • altri accessori disponibili 4 altri accessori disponibili

Completa il tuo sistema

  • Cavo di blocco ausiliario
  • Blocco contatti ausiliari
  • Bobina di minima tensione
  • Sgan­cia­tore di tensione
  • Maniglia per inter­rut­tore di protezione
  • Lucchetto per inter­rut­tore
  • Comando motore
  • Adat­ta­tore per cavi ausiliari
  • HXB069H

    Cavo per interblocco elettrico x/P250-x/P630-h1000

    53,72 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXC021H

    Contatti Ausiliari Per H250-H1600 1 Na + 1 Nc 230 V Ac

    78,39 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXC024H

    Contatti Allarme Per H250-H1600 1 Na + 1 Nc 230 V Ac

    131,92 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXE011H

    Bobina Di Minima Tensione Per H1000-H1600 24 V Dc

    227,78 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXE013H

    Bobina Di Minima Tensione Per H1000-H1600 100-120 V Ac

    227,78 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXE014H

    Bobina Di Minima Tensione Per H1000-H1600 200-240 V Ac

    227,78 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXE015H

    Bobina Di Minima Tensione Per H1000-H1600 380-450 V Ac

    227,78 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXF001H

    Bobina Lancio Corrente H1600 24Vdc

    178,16 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXF002H

    Bobina Lancio Corrente H1600 48Vdc

    178,16 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXF003H

    Bobina Lancio Corr H1600 100-120Vac

    178,16 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXF004H

    Bobina Lancio Corr H1600 200-240Vac

    178,16 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXF005H

    Bobina Lancio Corr H1600 380-450Vac

    178,16 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXF008H

    Bobina Lancio Corrente H1600 110Vdc

    178,16 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXF030H

    Manovra Rotativa Diretta Per H1600

    165,79 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXF031H

    Manovra Rotativa Rinviata Per H1600

    939,25 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXF039H

    Blocco Leva A Lucchetti Per H1600

    80,88 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXF040H

    Comando A Motore Per H1600 24 V Dc

    2.099,37 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXF042H

    Comando A Motore Per H1600 110-240 V Ac

    2.099,37 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYA035H

    Kit cavi connessione ausiliari P160-X/P630

    15,57 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco

Proprietà tecniche

Corrente
  • Corrente nominale
    1600 A
  • Potere di inter­ruz. estremo in cortocir­cuito Icu a 230 V AC come da IEC 60947-2
    100 kA
  • Potere di inter­ruz. estremo in cortocir­cuito Icu a 240 V AC come da IEC 60947-2
    100 kA
  • Potere di inter­ruz. estremo in cortocir­cuito Icu a 400 V AC come da IEC 60947-2
    50 kA
  • Potere di inter­ruz. estremo in cortocir­cuito Icu a 415 V AC come da IEC 60947-2
    50 kA
  • Capacità di inter­ruzione 1 polo 230V IEC 60947-2
    60 kA
  • Capacità di inter­ruzione 1 polo 400V IEC 60947-2
    9 kA
Architet­tura
  • Numero di poli
    4
  • Elemento di control­lo/comando
    Manetta
  • Tipo di costruzione del dispositivo
    Fissa incor­porata
Numero di moduli
  • Numero di moduli
    16
Unità di sgancio
  • Tempo di risposta all'aper­tura
    10 ms
  • AT_MagneticProtec­tion­Knob­Set­ting
    2,5, 5, 10
  • AT_Ran­geMagneticAdjust­ment
    8960 A, 11200 A, 14000 A, 17920 A, 19200 A, 19200 A, 19200 A
  • AT_Ther­mal­Protec­tion­Knob­Set­ting
    0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Impos­tazioni
  • Inter­vallo di regolazione dell’at­tiva­tore di corto circuito con ritardo breve
    0 - 0 A
Frequenza
  • Frequenza
    50 - 60 Hz
Instal­lazione, montaggio
  • Coppia di serraggio nominale
    65 - 65 Nm
  • Posizione di montag­gio/col­legamento
    Anteriore
Condizioni di impiego
  • Tensione nominale di tenuta d'im­pulso Uimp
    8000 V
  • Tensione di isolamento nominale Ui
    800 V
  • Tensione nominale d'im­piego CA
    220 - 690 V
Funzioni
  • Unità di sgancio
    LSI
Prin­cipali carat­teris­tiche elet­triche
  • Tempo di inter­vento della protezione magnetica
    100 - 200 ms
Potenza
  • Potenza dissipata totale
    168,90 W
  • Potenza dissipata per polo In
    56,30 W
Durata
  • Durata elet­trica e numero di cicli
    1000
  • Numero di manovre
    4000
Equipag­giamento
  • Numero di contatti ausiliari, inver­titori
    0
  • Numero di contatti ausiliari NC
    0
  • Numero di contatti ausiliari, contatti di chiusura
    0
Protezione
  • Classe di protezione dall'in­gresso (IP)
    IP4X
Condizioni d'uso
  • Tempera­tura d’eser­cizio
    -25 - 70 °C
Connes­sione
  • Sezione condut­tore fles­sibile
    3x 240 mm²
  • Sezione condut­tore rigido
    3x 240 mm²
  • Tipo di connet­tore
    Morsetto
Controlli e indica­tori
  • Azionamento a motore integrato
    No
Compa­tibilità
  • Adatto per guida DIN
    No
Alimen­tazione
  • Posizione dell'alimen­tazione
    Bidirezionale

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Certificazioni e documenti

REACH declaration HNF991H (english)
PDF
103,10 kB
RoHS declaration HNF991H (english)
PDF
103,59 kB

Documenti

  • Immagine prodotto

    Immagine HNF991H | Hager Italia

    Immagine del prodotto HNF991H

  • Manuale di installazione

    Immagine Manuale di installazione International 2021-06-07 | Hager Italia

    Manuale di installazione International 2021-06-07

    PDF
    3,62 MB
  • Informazioni sui prodotti

    Immagine Voce di capitolato h3 interruttori scatolati sganciatori elettronici non comunicanti | Hager Italia

    Voce di capitolato h3 interruttori scatolati sganciatori elettronici non comunicanti

    Informazioni sui prodotti it-IT 2025-01-30

    PDF
    569,00 kB
  • Appendice tecnica (singolo prodotto)

    Immagine Appendice tecnica (singolo prodotto) de-DE 2021-10-20 | Hager Italia

    Appendice tecnica (singolo prodotto) de-DE 2021-10-20

    PDF
    847,80 kB
  • Dichiarazione di conformità

    Immagine Declaration | Hager Italia

    Declaration

    Dichiarazione di conformità International 2022-06-23

    PDF
    287,24 kB
