Interruttore automatico scatolato h3 serie h1000 in esecuzione fissa da 4 poli con terminali anteriori. L'interruttore è dotato di sganciatore LSI, corrente nominale In 800 A, tensione nominale Ue 690 V e potere di interruzione Icu 50 kA secondo CEI EN 60947-2. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di cortocircuito e sovraccarico.

EAN

3250613349752

Marca

Hager

Confezione

1 pezzo

Interruttori scatolati h3, h3+ e blocchi differenziali

Interruttore automatico scatolato h3 h1000 LSI 4P 50kA 800A HNE801H

Name: HNE801H
Brand: Hager
SKU: HNE801H1
Price: 8437.33 EUR

Prezzo

8.437,33 €

/ pezzo *

Ricambio: verificare la disponibilità con il proprio grossista di materiale elettrico

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

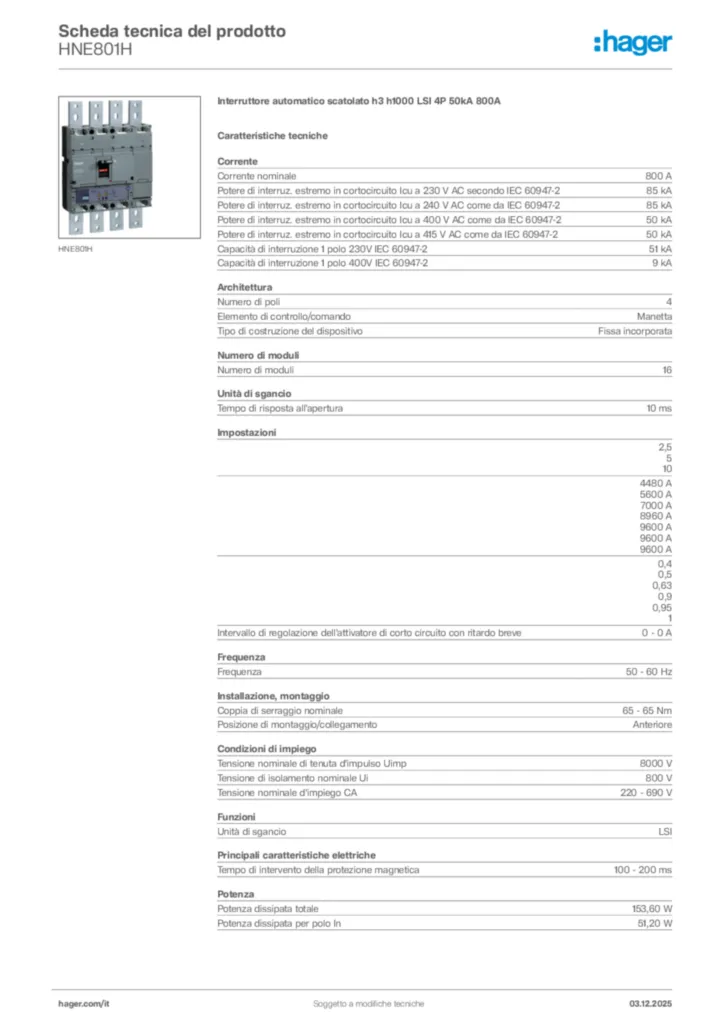

Scarica la scheda tecnica

Completa il tuo sistema

Adattatore per cavi ausiliari 1 accessori disponibili
Cavo di blocco ausiliario 2 accessori disponibili

Proprietà tecniche

Corrente nominale

800 A
Potere di interruz. estremo in cortocircuito Icu a 230 V AC secondo IEC 60947-2

85 kA
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-2

85 kA
Potere di interruz. estremo in cortocircuito Icu a 400 V AC secondo IEC 60947-2

50 kA
Potere di interruz. estremo in cortocircuito Icu a 415 V AC come da IEC 60947-2

50 kA
Capacità di interruzione 1 polo 230V IEC 60947-2

51 kA
Capacità di interruzione 1 polo 400V IEC 60947-2

9 kA

Numero di poli

4
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata

Numero di moduli

16

Tempo di risposta all'apertura

10 ms

Impostazione della manopola di protezione magnetica xIN

2,5, 5, 10
Intervallo di regolazione magnetica

4480 A, 5600 A, 7000 A, 8960 A, 9600 A, 9600 A, 9600 A
Impostazione della manopola di protezione termica xIN

0,4, 0,5, 0,63, 0,9, 0,95, 1
Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve

0 - 0 A

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

65 - 65 Nm
Posizione di montaggio/collegamento

Anteriore

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

800 V
Tensione nominale d'impiego CA

220 - 690 V

Unità di sgancio

LSI

Tempo di intervento della protezione magnetica

100 - 200 ms

Potenza dissipata totale

153,60 W
Potenza dissipata per polo In

51,20 W

Durata elettrica e numero di cicli

1000
Numero di manovre

4000

Numero di contatti ausiliari, invertitori

0
Numero di contatti ausiliari NC

0
Numero di contatti ausiliari, contatti di chiusura

0

Classe di protezione dall'ingresso (IP)

IP4X

Temperatura d’esercizio

-25 - 70 °C

Sezione conduttore flessibile

2x 240 mm²
Sezione conduttore rigido

2x 240 mm²
Tipo di connettore

Morsetto

Azionamento a motore integrato

No

Adatto per guida DIN

No

Posizione dell'alimentazione

Bidirezionale

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì

Conformità REACH – SVHC free Sì
