Interruttore automatico h1000 3 Poli 50 kA 800 A sganciatore elettronico LSI

HNE800H

  • Hager - Apparecchi generali

Interruttore automatico h1000 3 Poli 50 kA 800 A sganciatore elettronico LSI HNE800H

EAN
3250613349738
Marca
Hager
Confezione
1 pezzo
Prezzo
5.870,40 €
/ pezzo *
5.870,40 €
/ pezzo *

You have to log in with your myHager profile to see prices and to order.

Aggiungi a un elenco
Aggiungi a un elenco

Accedi per creare un elenco di prodotti

Devi accedere al tuo account myHager per creare elenchi di prodotti

Creare un account Accedi
  • Accessori
  • Proprietà tecniche
  • Valore ambientale
  • Documenti
  • Più prodotti

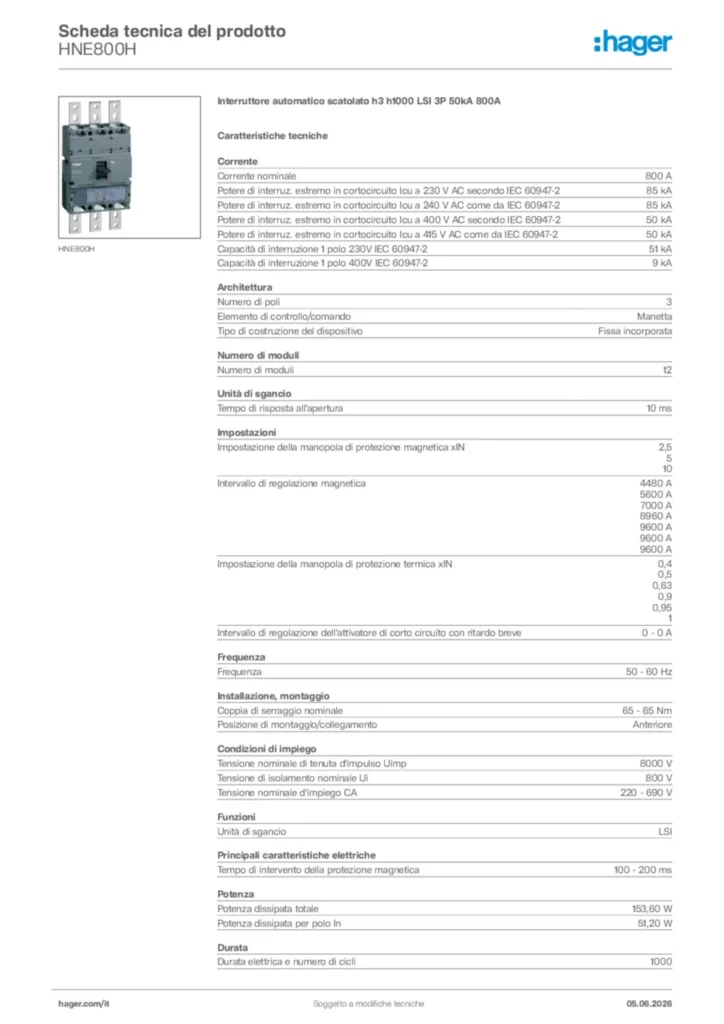

Scarica la scheda tecnica

Completa il tuo sistema

Accessori associati

  • Cavo di blocco ausiliario 2 accessori disponibili
  • Sgan­cia­tore di tensione 10 accessori disponibili
  • Blocco contatti ausiliari 2 accessori disponibili
  • Lucchetto per inter­rut­tore 1 accessori disponibili
  • Bobina di minima tensione 4 accessori disponibili
  • altri accessori disponibili 10 altri accessori disponibili

Completa il tuo sistema

  • Cavo di blocco ausiliario
  • Sgan­cia­tore di tensione
  • Blocco contatti ausiliari
  • Lucchetto per inter­rut­tore
  • Bobina di minima tensione
  • Maniglia per inter­rut­tore di protezione
  • Comando motore
  • Funzioni di blocco ed inter­blocco
  • Adat­ta­tore per cavi ausiliari
  • Funzioni di collegamento
  • alotte coprimor­setti
  • HXB069H

    Cavo per interblocco elettrico x/P250-x/P630-h1000

    53,72 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXD068H

    INTERBLOCCO ELETTRICO COM MOT H1000-H1000

    75,08 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXC001H

    Bobina A Lancio Di Corrente Per H250-H1600 24 V Dc

    178,16 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXC002H

    Bobina A Lancio Di Corrente Per H250-H1600 48 V Dc

    178,16 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXC003H

    Bobina A Lancio Di Corrente Per H250-H1600 100-120 V Ac

    178,16 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXC004H

    Bobina A Lancio Di Corrente Per H250-H1600 200-240 V Ac

    178,16 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXC005H

    Bobina A Lancio Di Corrente Per H250-H1600 380-450 V Ac

    178,16 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXF001H

    Bobina Lancio Corrente H1600 24Vdc

    178,16 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXF002H

    Bobina Lancio Corrente H1600 48Vdc

    178,16 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXF003H

    Bobina Lancio Corr H1600 100-120Vac

    178,16 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXF004H

    Bobina Lancio Corr H1600 200-240Vac

    178,16 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXF005H

    Bobina Lancio Corr H1600 380-450Vac

    178,16 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXC021H

    Contatti Ausiliari Per H250-H1600 1 Na + 1 Nc 230 V Ac

    78,39 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXC024H

    Contatti Allarme Per H250-H1600 1 Na + 1 Nc 230 V Ac

    131,92 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXD039H

    Blocco Leva A Lucchetti Per H630-H1000

    67,61 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXE011H

    Bobina Di Minima Tensione Per H1000-H1600 24 V Dc

    227,78 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXE013H

    Bobina Di Minima Tensione Per H1000-H1600 100-120 V Ac

    227,78 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXE014H

    Bobina Di Minima Tensione Per H1000-H1600 200-240 V Ac

    227,78 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXE015H

    Bobina Di Minima Tensione Per H1000-H1600 380-450 V Ac

    227,78 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXE030H

    Manovra Rotativa Diretta Per H1000

    159,88 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXE031H

    Manovra Rotativa Rinviata Per H1000

    773,55 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXE040H

    Comando A Motore Per H1000 24-48 V Dc

    2.099,37 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXE042H

    Comando A Motore Per H1000 110-240 V Ac

    2.099,37 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HXE065H

    Interblocco Meccanico A Cavo Per H1000

    1.767,91 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYA035H

    Kit cavi connessione ausiliari P160-X/P630

    15,57 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYE007H

    Kit 3 Morsetti Per Cavi Alluminio Per H1000 3 Poli 800 A

    296,98 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYE031H

    Kit 3 Attacchi Posteriori Per H1000 3 Poli 800 A

    430,99 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYE021H

    Kit 2 Calotte Coprimorsetti Per H1000 3 Poli Attacchi Prolungati

    121,99 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco
  • HYE025H

    Kit 2 Calotte Coprimorsetti Per H1000 3 Poli Attacchi Posteriori

    114,49 €  / pezzo*
    Aggiungi a un elenco
    Aggiungi a un elenco

Proprietà tecniche

Corrente
  • Corrente nominale
    800 A
  • Potere di inter­ruz. estremo in cortocir­cuito Icu a 230 V AC come da IEC 60947-2
    85 kA
  • Potere di inter­ruz. estremo in cortocir­cuito Icu a 240 V AC come da IEC 60947-2
    85 kA
  • Potere di inter­ruz. estremo in cortocir­cuito Icu a 400 V AC come da IEC 60947-2
    50 kA
  • Potere di inter­ruz. estremo in cortocir­cuito Icu a 415 V AC come da IEC 60947-2
    50 kA
  • Capacità di inter­ruzione 1 polo 230V IEC 60947-2
    51 kA
  • Capacità di inter­ruzione 1 polo 400V IEC 60947-2
    9 kA
Architet­tura
  • Numero di poli
    3
  • Elemento di control­lo/comando
    Manetta
  • Tipo di costruzione del dispositivo
    Fissa incor­porata
Numero di moduli
  • Numero di moduli
    12
Unità di sgancio
  • Tempo di risposta all'aper­tura
    10 ms
  • AT_MagneticProtec­tion­Knob­Set­ting
    2,5, 5, 10
  • AT_Ran­geMagneticAdjust­ment
    4480 A, 5600 A, 7000 A, 8960 A, 9600 A, 9600 A, 9600 A
  • AT_Ther­mal­Protec­tion­Knob­Set­ting
    0,4, 0,5, 0,63, 0,9, 0,95, 1
Impos­tazioni
  • Inter­vallo di regolazione dell’at­tiva­tore di corto circuito con ritardo breve
    0 - 0 A
Frequenza
  • Frequenza
    50 - 60 Hz
Instal­lazione, montaggio
  • Coppia di serraggio nominale
    65 - 65 Nm
  • Posizione di montag­gio/col­legamento
    Anteriore
Condizioni di impiego
  • Tensione nominale di tenuta d'im­pulso Uimp
    8000 V
  • Tensione di isolamento nominale Ui
    800 V
  • Tensione nominale d'im­piego CA
    220 - 690 V
Funzioni
  • Unità di sgancio
    LSI
Prin­cipali carat­teris­tiche elet­triche
  • Tempo di inter­vento della protezione magnetica
    100 - 200 ms
Potenza
  • Potenza dissipata totale
    153,60 W
  • Potenza dissipata per polo In
    51,20 W
Durata
  • Durata elet­trica e numero di cicli
    1000
  • Numero di manovre
    4000
Equipag­giamento
  • Numero di contatti ausiliari, inver­titori
    0
  • Numero di contatti ausiliari NC
    0
  • Numero di contatti ausiliari, contatti di chiusura
    0
Protezione
  • Classe di protezione dall'in­gresso (IP)
    IP4X
Condizioni d'uso
  • Tempera­tura d’eser­cizio
    -25 - 70 °C
Connes­sione
  • Sezione condut­tore fles­sibile
    2x 240 mm²
  • Sezione condut­tore rigido
    2x 240 mm²
  • Tipo di connet­tore
    Morsetto
Controlli e indica­tori
  • Azionamento a motore integrato
    No
Compa­tibilità
  • Adatto per guida DIN
    No
Alimen­tazione
  • Posizione dell'alimen­tazione
    Bidirezionale
