Interruttore Automatico H250 4 Poli 50 Ka 125 A Sganciatore Elettronico Lsi HNC126H
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità
Completa il tuo sistema
Accessori associati
-
Adattatore per cavi ausiliari 1 accessori disponibili -
Cavo di blocco ausiliario 2 accessori disponibili -
Maniglia per interruttore di protezione 1 accessori disponibili -
Sganciatore di tensione 5 accessori disponibili -
Blocco contatti ausiliari 2 accessori disponibili -
Funzioni di collegamento 2 accessori disponibili
Completa il tuo sistema
-
HYA035H
Kit cavi connessione ausiliari per h3+ P250, P630
15,77 € / pezzo*
-
HXB069H
Cavo per interblocco elettrico per h3 x250 e h3+ P250, P630
54,40 € / pezzo* -
HXB068HCavo per interblocco elettrico per interruttori h3 x250, h3+ P250
54,40 € / pezzo*
-
HXC003HBobina a lancio di corrente 100-120V AC per interruttore scatolato h3 h1000
180,39 € / pezzo* -
HXC002HBobina a lancio di corrente 48V DC per interruttore scatolato h3 h1000
180,39 € / pezzo* -
HXC004H
Bobina a lancio di corrente 200-240V AC per interruttore scatolato h3 h1000
180,39 € / pezzo* -
HXC005HBobina a lancio di corrente 380-450V AC per interruttore scatolato h3 h1000
180,39 € / pezzo* -
HXC001HBobina a lancio di corrente 24V DC per interruttore scatolato h3 h1000
180,39 € / pezzo*
Proprietà tecniche
Corrente
-
Corrente nominale125 A
-
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-250 kA
-
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-285 kA
Architettura
-
Numero di poli4
Frequenza
-
Frequenza50 - 60 Hz
Condizioni di impiego
-
Tensione nominale di tenuta d'impulso Uimp8000 V
-
Tensione di isolamento nominale Ui800 V
Funzioni
-
Unità di sgancioLSI
Principali caratteristiche elettriche
-
Tempo di intervento della protezione magnetica100 - 200 ms
Potenza
-
Potenza dissipata totale18,30 W
Durata
-
Durata elettrica e numero di cicli1000
-
Numero di manovre4000
Protezione
-
Classe di protezione dall'ingresso (IP)IP4X
Condizioni d'uso
-
Temperatura d’esercizio-25 - 70 °C
Connessione
-
Sezione conduttore flessibile35 - 150 mm²
-
Sezione conduttore rigido35 - 185 mm²
-
Tipo di connettoreMorsetto
Installazione, montaggio
-
Coppia di serraggio nominale12 - 12 Nm
-
Posizione di montaggio/collegamentoAnteriore
-
AT_ThermalProtectionKnobSetting0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Impostazioni
-
Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve0 - 0 A
Documenti
-
Immagine prodotto
-
Product datasheet

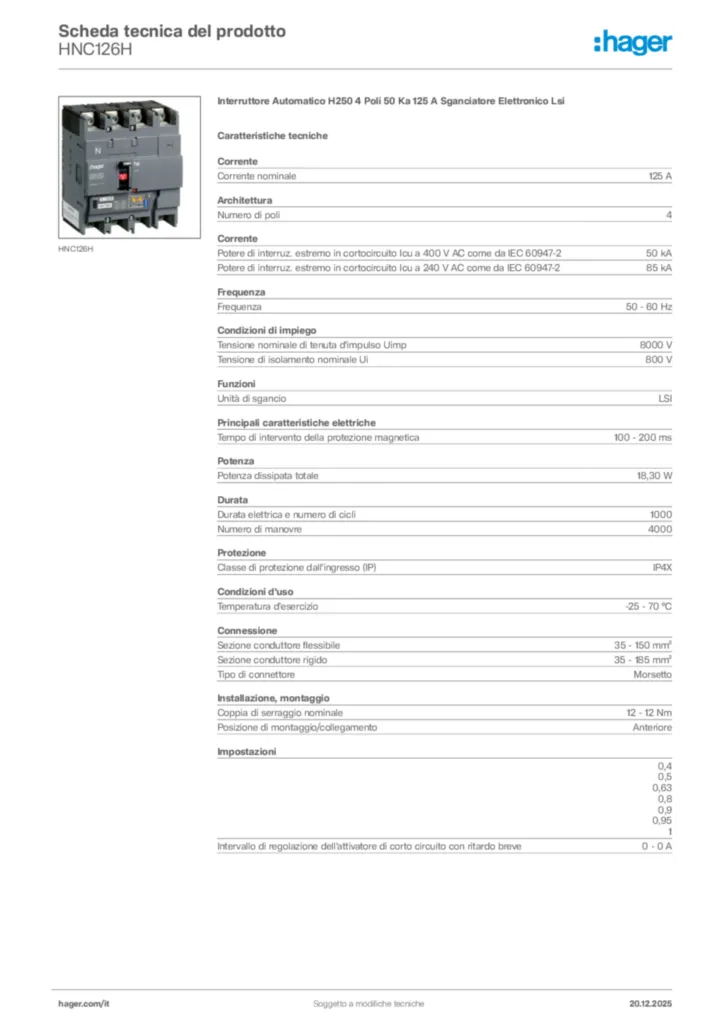

Hager Scheda tecnica del prodotto HNC126H
Interruttore Automatico H250 4 Poli 50 Ka 125 A Sganciatore Elettronico Lsi
PDF -
Manuale di installazione
Manuale di installazione International 2021-06-07
PDF9,52 MB -
Dichiarazione di conformità
MCCB h250
PDF360,91 kB
