Interruttore automatico scatolato h3+ serie P250 in esecuzione fissa da 3 poli con terminali anteriori. L'interruttore è dotato di sganciatore LSI, corrente nominale In 100 A, tensione nominale Ue 690 V e potere di interruzione Icu 25 kA secondo CEI EN 60947-2. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di cortocircuito e sovraccarico.

EAN

3250613212292

Marca

Hager

Confezione

1 pezzo

Interruttori scatolati h3, h3+ e blocchi differenziali

Interruttore automatico scatolato h3+ P250 LSI 3P 25kA 100A HHT100JR

Name: HHT100JR
Brand: Hager
SKU: HHT100JR20
Price: 1204.6 EUR

Prezzo

1.204,60 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

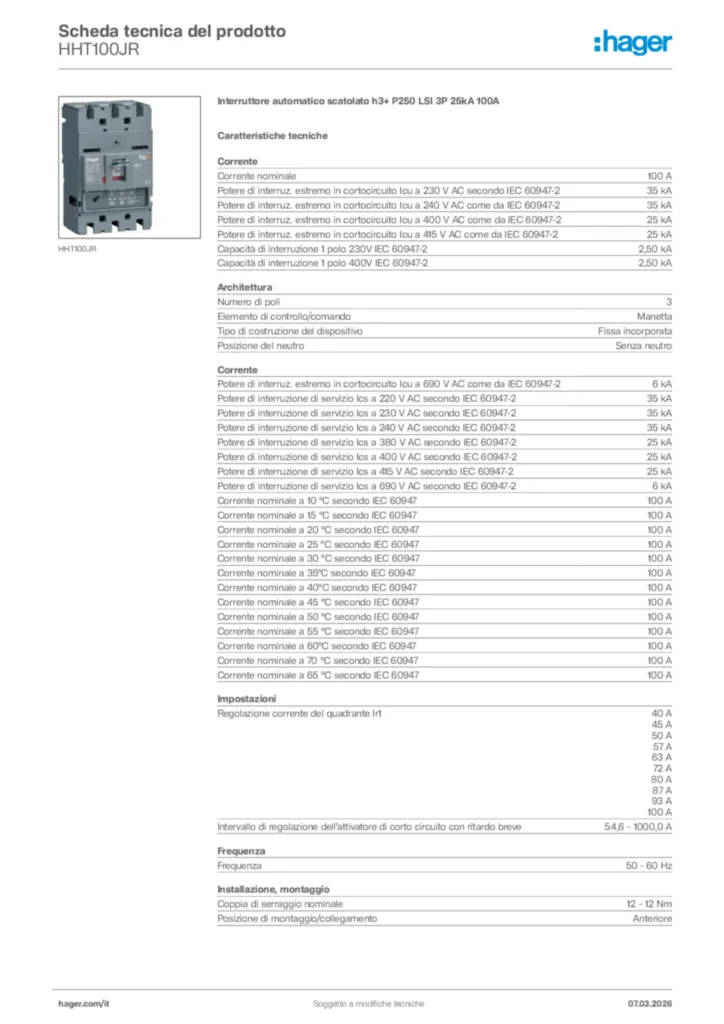

Scarica la scheda tecnica

Completa il tuo sistema

Adattatore per cavi dati ausiliari 2 accessori disponibili

Proprietà tecniche

Corrente nominale

100 A
Potere di interruz. estremo in cortocircuito Icu a 230 V AC secondo IEC 60947-2

35 kA
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-2

35 kA
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-2

25 kA
Potere di interruz. estremo in cortocircuito Icu a 415 V AC come da IEC 60947-2

25 kA
Capacità di interruzione 1 polo 230V IEC 60947-2

2,50 kA
Capacità di interruzione 1 polo 400V IEC 60947-2

2,50 kA
Potere di interruz. estremo in cortocircuito Icu a 690 V AC come da IEC 60947-2

6 kA
Potere di interruzione di servizio Ics a 220 V AC secondo IEC 60947-2

35 kA
Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-2

35 kA
Potere di interruzione di servizio Ics a 240 V AC secondo IEC 60947-2

35 kA
Potere di interruzione di servizio Ics a 380 V AC secondo IEC 60947-2

25 kA
Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-2

25 kA
Potere di interruzione di servizio Ics a 415 V AC secondo IEC 60947-2

25 kA
Potere di interruzione di servizio Ics a 690 V AC secondo IEC 60947-2

6 kA
Corrente nominale a 10 °C secondo IEC 60947

100 A
Corrente nominale a 15 °C secondo IEC 60947

100 A
Corrente nominale a 20 °C secondo IEC 60947

100 A
Corrente nominale a 25 °C secondo IEC 60947

100 A
Corrente nominale a 30 °C secondo IEC 60947

100 A
Corrente nominale a 35°C secondo IEC 60947

100 A
Corrente nominale a 40°C secondo IEC 60947

100 A
Corrente nominale a 45 °C secondo IEC 60947

100 A
Corrente nominale a 50 °C secondo IEC 60947

100 A
Corrente nominale a 55 °C secondo IEC 60947

100 A
Corrente nominale a 60°C secondo IEC 60947

100 A
Corrente nominale a 70 °C secondo IEC 60947

100 A
Corrente nominale a 65 °C secondo IEC 60947

100 A

Numero di poli

3
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata
Posizione del neutro

Senza neutro

Regolazione corrente del quadrante Ir1

40 A, 45 A, 50 A, 57 A, 63 A, 72 A, 80 A, 87 A, 93 A, 100 A
Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve

54,6 - 1000,0 A

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

12 - 12 Nm
Posizione di montaggio/collegamento

Anteriore

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

800 V
Tensione nominale d'impiego CA

220 - 690 V

Unità di sgancio

LSI

Potenza dissipata totale

7,20 W
Potenza dissipata per polo In

2,40 W

Durata elettrica e numero di cicli

10000
Numero di manovre

40000

Numero di contatti ausiliari, invertitori

0
Numero di contatti ausiliari NC

0
Numero di contatti ausiliari, contatti di chiusura

0

Classe di protezione dall'ingresso (IP)

IP4X

Temperatura d’esercizio

-25 - 70 °C
Grado di inquinam./IEC 60664/IEC 60947-2

3

Sezione conduttore flessibile

35 - 150 mm²
Sezione conduttore rigido

35 - 185 mm²
Tipo di connettore

Morsetto

Bloccabile

SÌ

Materiale del cavo

Rame, Alluminio

Altezza

165 mm
Larghezza

105 mm
Profondità

97 mm

Azionamento a motore integrato

No

Adatto per guida DIN

No
Compatibile con RDC AOB

No
Idoneo per quadro di distribuzione

SÌ

Posizione dell'alimentazione

Bidirezionale

Protezione contro i sovraccarichi di lunga durata (ltd): ritardo (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 14 s, 16 s
Protezione di breve durata (std): corrente (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Protezione di breve durata (std): ritardo (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protezione istantanea (li): coefficiente di regolazione del quadrante

3, 4, 5, 6, 7, 8, 10, 12, 15

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì
