Hager - Apparecchi generali

Interruttore automatico h1600 3 Poli 70 kA 1250 A sganciatore elettronico LSI HEF980H

EAN

3250613349936

Marca

Hager

Confezione

1 pezzo

Prezzo

7.125,52 €

/ pezzo *

Accessori
Proprietà tecniche
Documenti
Più prodotti

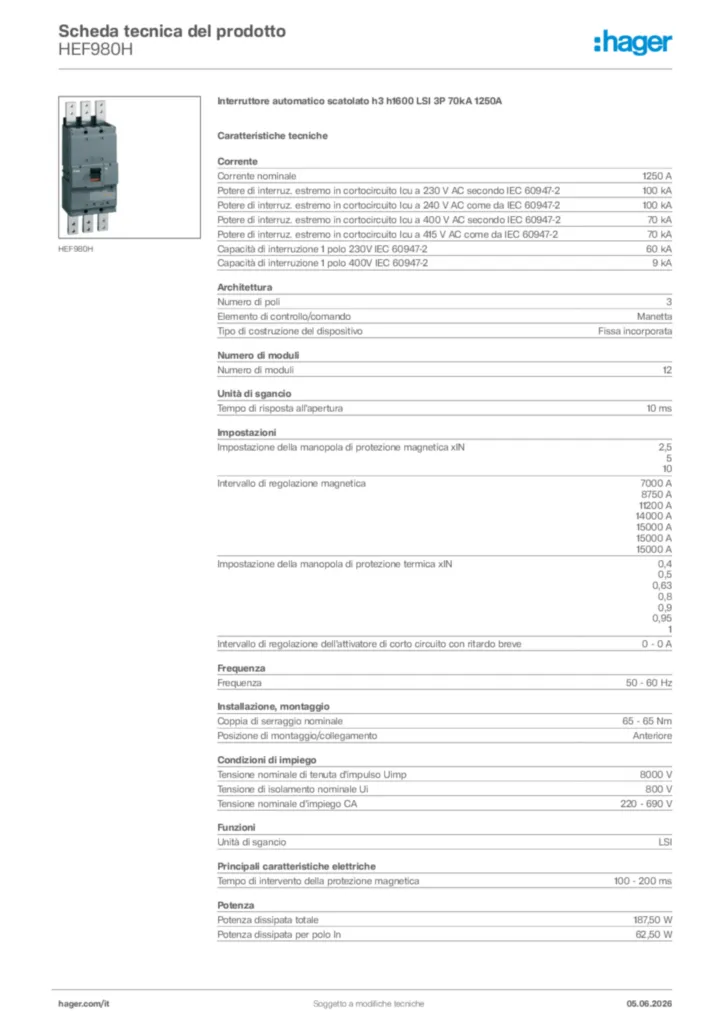

Scarica la scheda tecnica

Completa il tuo sistema

Accessori associati

Cavo di blocco ausiliario 1 accessori disponibili
Blocco contatti ausiliari 2 accessori disponibili
Bobina di minima tensione 4 accessori disponibili
Sganciatore di tensione 6 accessori disponibili
Maniglia per interruttore di protezione 2 accessori disponibili
altri accessori disponibili 4 altri accessori disponibili

Proprietà tecniche

Corrente nominale

1250 A
Potere di interruzione nominale in cortocircuito Icu fino a 230 V AC IEC60947-2

100 kA
Potere di interruzione nominale in cortocircuito Icu fino a 240 V AC IEC60947-2

100 kA
Potere di interruzione nominale in cortocircuito Icu fino a 400 V AC IEC60947-2

70 kA
Potere di interruzione nominale in cortocircuito Icu fino a 415 V AC IEC60947-2

70 kA
Potere d'interruzione unipolare Icu per 230 V AC IEC60947-2

60 kA
Potere d'interruzione unipolare Icu per 400 V AC IEC60947-2

9 kA

Numero di poli

3
Elemento di controllo/comando

Manetta
Tipo di costruzione del dispositivo

Fissa incorporata

Numero di moduli

12

Tempo di risposta all'apertura

10 ms

Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve

0 - 0 A

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

65 - 65 Nm
Posizione di montaggio/collegamento

Anteriore

Tensione nominale di tenuta d'impulso Uimp

8000 V
Tensione di isolamento nominale Ui

800 V
Tensione nominale d'impiego CA

220 - 690 V

Unità di sgancio

LSI

Tempo di intervento della protezione magnetica

100 - 200 ms

Potenza dissipata totale

187,50 W
Potenza dissipata per polo In

62,50 W

Durata elettrica e numero di cicli

1000
Numero di manovre

4000

Numero di contatti ausiliari, invertitori

0
Numero di contatti ausiliari NC

0
Numero di contatti ausiliari, contatti di chiusura

0

Grado di protezione IP

IP4X

Temperatura d’esercizio

-25 - 70 °C

Sezione conduttore flessibile

3x 240 mm²
Sezione conduttore rigido

3x 240 mm²
Tipo di connettore

Morsetto

Azionamento a motore integrato

No

Adatto per guida DIN

No

Posizione dell'alimentazione

Bidirezionale

Documenti

Immagine prodotto

Immagine del prodotto HEF980H
Manuale di installazione

Manuale di installazione International 2021-06-07

PDF

3,62 MB
Appendice tecnica (singolo prodotto)

Appendice tecnica (singolo prodotto) de-DE 2021-10-20

PDF

847,80 kB
Dichiarazione di conformità

Declaration

Dichiarazione di conformità International 2022-06-23

PDF

287,24 kB

Più documentazione

*Tutti i dati forniti sono suscettibili di variazioni. I prezzi indicati sono da intendersi IVA esclusa.
