Interruttore Automatico H250 4 Poli 70 Ka 250 A Sganciatore Elettronico Lsi HEC251H
EAN
3250613340667
Marca
Hager
Confezione
1 pezzo
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Cavo di blocco ausiliario 2 accessori disponibili -
Sganciatore di tensione 5 accessori disponibili -
Bobina di minima tensione 1 accessori disponibili -
Blocco contatti ausiliari 2 accessori disponibili -
Maniglia per interruttore di protezione 1 accessori disponibili -
altri accessori disponibili 3 altri accessori disponibili
Completa il tuo sistema
-
HXB068H
Cavo per interblocco elettrico x/P250
53,72 € / pezzo* -
HXB069HCavo per interblocco elettrico x/P250-x/P630-h1000
53,72 € / pezzo*
-
HXC001H
Bobina A Lancio Di Corrente Per H250-H1600 24 V Dc
178,16 € / pezzo* -
HXC002HBobina A Lancio Di Corrente Per H250-H1600 48 V Dc
178,16 € / pezzo* -
HXC003HBobina A Lancio Di Corrente Per H250-H1600 100-120 V Ac
178,16 € / pezzo* -
HXC004HBobina A Lancio Di Corrente Per H250-H1600 200-240 V Ac
178,16 € / pezzo* -
HXC005HBobina A Lancio Di Corrente Per H250-H1600 380-450 V Ac
178,16 € / pezzo*
-
HXC021H
Contatti Ausiliari Per H250-H1600 1 Na + 1 Nc 230 V Ac
78,39 € / pezzo* -
HXC024HContatti Allarme Per H250-H1600 1 Na + 1 Nc 230 V Ac
131,92 € / pezzo*
-
HYA035HKit cavi connessione ausiliari P160-X/P630
15,57 € / pezzo*
-
HYB010HKit 4 Attacchi Anteriori Prolungati Per x/P250 3 Poli-4 Poli
45,19 € / pezzo* -
HYB012HKit 4 Attacchi Anteriori Divaricati Per X250-H250 4 Poli
57,33 € / pezzo*
Proprietà tecniche
Corrente
-
Corrente nominale250 A
-
Potere di interruz. estremo in cortocircuito Icu a 400 V AC come da IEC 60947-270 kA
-
Potere di interruz. estremo in cortocircuito Icu a 240 V AC come da IEC 60947-285 kA
Architettura
-
Numero di poli4
Frequenza
-
Frequenza50 - 60 Hz
Condizioni di impiego
-
Tensione nominale di tenuta d'impulso Uimp8000 V
-
Tensione di isolamento nominale Ui800 V
Funzioni
-
Unità di sgancioLSI
Principali caratteristiche elettriche
-
Tempo di intervento della protezione magnetica100 - 200 ms
Potenza
-
Potenza dissipata totale73,20 W
Durata
-
Durata elettrica e numero di cicli1000
-
Numero di manovre4000
Protezione
-
Classe di protezione dall'ingresso (IP)IP4X
Condizioni d'uso
-
Temperatura d’esercizio-25 - 70 °C
Connessione
-
Sezione conduttore flessibile35 - 150 mm²
-
Sezione conduttore rigido35 - 185 mm²
-
Tipo di connettoreMorsetto
Installazione, montaggio
-
Coppia di serraggio nominale12 - 12 Nm
-
Posizione di montaggio/collegamentoAnteriore
-
AT_ThermalProtectionKnobSetting0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
Impostazioni
-
Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve0 - 0 A
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-

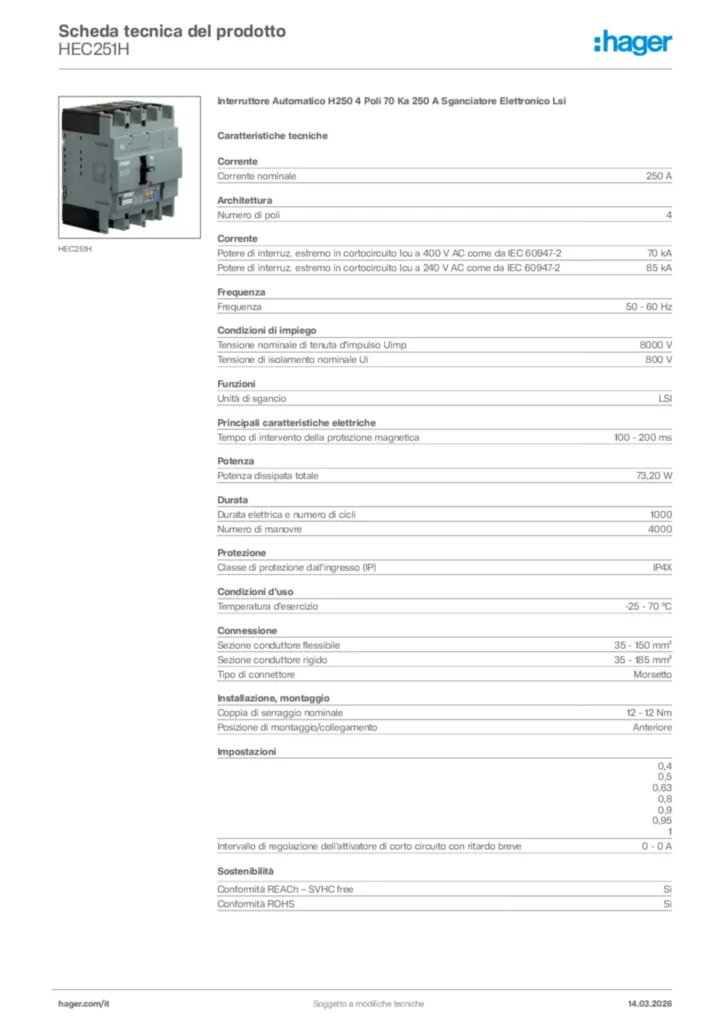

Immagine prodotto
-
