Interruttore Automatico H250 3 Poli 70 Ka 250 A Sganciatore Elettronico Lsi HEC250H
EAN
3250613340636
Marca
Hager
Confezione
1 pezzo
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Cavo di blocco ausiliario 2 accessori disponibili -
Sganciatore di tensione 5 accessori disponibili -
Bobina di minima tensione 1 accessori disponibili -
Blocco contatti ausiliari 2 accessori disponibili -
Maniglia per interruttore di protezione 1 accessori disponibili -
altri accessori disponibili 3 altri accessori disponibili
Completa il tuo sistema
-
HXB068H
Cavo per interblocco elettrico x/P250
52,00 € / pezzo* -
HXB069HCavo per interblocco elettrico x/P250-x/P630-h1000
52,00 € / pezzo*
-
HXC001H
Bobina A Lancio Di Corrente Per H250-H1600 24 V Dc
-
HXC002HBobina A Lancio Di Corrente Per H250-H1600 48 V Dc
172,46 € / pezzo* -
HXC003HBobina A Lancio Di Corrente Per H250-H1600 100-120 V Ac
172,46 € / pezzo* -
HXC004HBobina A Lancio Di Corrente Per H250-H1600 200-240 V Ac
172,46 € / pezzo* -
HXC005HBobina A Lancio Di Corrente Per H250-H1600 380-450 V Ac
-
HXC021H
Contatti Ausiliari Per H250-H1600 1 Na + 1 Nc 230 V Ac
75,88 € / pezzo* -
HXC024HContatti Allarme Per H250-H1600 1 Na + 1 Nc 230 V Ac
127,70 € / pezzo*
-
HYA035HKit cavi connessione ausiliari P160-X/P630
15,07 € / pezzo*
-
HYB010HKit 4 Attacchi Anteriori Prolungati Per x/P250 3 Poli-4 Poli
43,74 € / pezzo* -
HYB011HKit 3 Attacchi Anteriori Divaricati Per x/P250 3 Poli
40,90 € / pezzo*

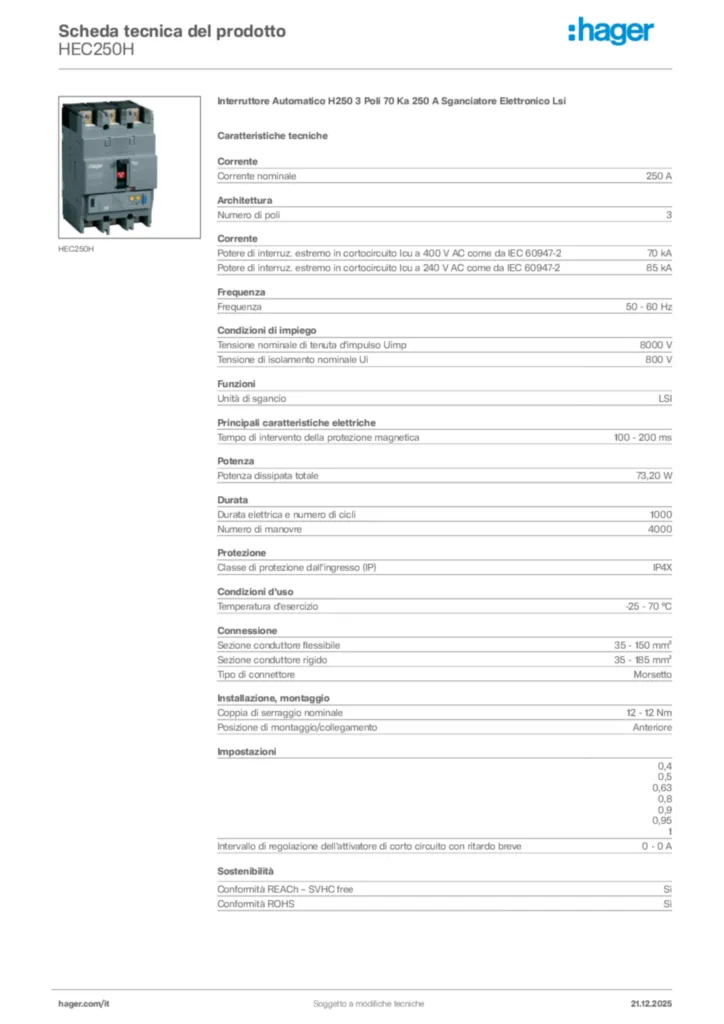

Proprietà tecniche
Corrente
-
Corrente nominale250 A
-
Potere di interruzione nominale in cortocircuito Icu fino a 400 V AC IEC60947-270 kA
-
Potere di interruzione nominale in cortocircuito Icu fino a 240 V AC IEC60947-285 kA
Architettura
-
Numero di poli3P3D
Frequenza
-
Frequenza50 - 60 Hz
Condizioni di impiego
-
Tensione nominale di tenuta d'impulso Uimp8000 V
-
Tensione di isolamento nominale Ui800 V
Funzioni
-
Unità di sgancioLSI
Principali caratteristiche elettriche
-
Tempo di intervento della protezione magnetica100 - 200 ms
Potenza
-
Potenza dissipata totale73,20 W
Durata
-
Durata elettrica e numero di cicli1000
-
Numero di manovre4000
Protezione
-
Grado di protezione IPIP4X
Condizioni d'uso
-
Temperatura d’esercizio-25 - 70 °C
Connessione
-
Sezione conduttore flessibile35 - 150 mm²
-
Sezione conduttore rigido35 - 185 mm²
-
Tipo di connettoreMorsetto
Installazione, montaggio
-
Coppia di serraggio nominale12 - 12 Nm
-
Posizione di montaggio/collegamentoAnteriore
Impostazioni
-
Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve0 - 0 A
Documenti
-
Immagine prodotto
-
Manuale di installazione
Manuale di installazione International 2021-06-07
PDF9,52 MB -
Dichiarazione di conformità
Dichiarazione di conformità en-GB 2022-06-20
PDF360,91 kB
Più documentazione
