Interruttore manovra sezionatore h3 h1600 3P 1600A HCF990H
Interruttore manovra sezionatore h3 serie h1600 in esecuzione fissa da 3 poli con terminali anteriori. L'interruttore è privo di sganciatore, corrente nominale In 1600 A, tensione nominale Ue 690 V e corrente di breve durata Icw 20 kA secondo CEI EN 60947-3. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto al sezionamento dell'impianto.
EAN
3250613363277
Marca
Hager
Confezione
1 pezzo
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Sganciatore di tensione 6 accessori disponibili -
Blocco contatti ausiliari 2 accessori disponibili -
Bobina di minima tensione 4 accessori disponibili -
Maniglia per interruttore di protezione 2 accessori disponibili -
Comando motore 2 accessori disponibili -
Adattatore per cavi ausiliari 1 accessori disponibili
Completa il tuo sistema
-
HXF001H
Bobina a lancio di corrente 24V DC per interruttore scatolato h3 h1600
178,16 € / pezzo* -
HXF008HBobina a lancio di corrente 110V DC per interruttore scatolato h3 h1600
178,16 € / pezzo* -
HXF005HBobina a lancio di corrente 380-450V AC per interruttore scatolato h3 h1600
178,16 € / pezzo* -
HXF004HBobina a lancio di corrente 200-240V AC per interruttore scatolato h3 h1600
178,16 € / pezzo* -
HXF003HBobina a lancio di corrente 100-120V AC per interruttore scatolato h3 h1600
178,16 € / pezzo* -
HXF002HBobina a lancio di corrente 48V DC per interruttore scatolato h3 h1600
178,16 € / pezzo*
-
HXE015H
Bobina di minima tensione 380-450V AC per interruttore h3 h1000, h1600
227,78 € / pezzo* -
HXE013HBobina di minima tensione 100-120V AC per interruttore h3 h1000, h1600
227,78 € / pezzo* -
HXE014HBobina di minima tensione 200-240V AC per interruttore h3 h1000, h1600
227,78 € / pezzo* -
HXE011HBobina di minima tensione 24V DC per interruttore h3 h1000, h1600
227,78 € / pezzo*
-
HXF030H
Manovra rotativa diretta per interruttore scatolato h3 h1600
165,79 € / pezzo* -
HXF031HManovra rotativa rinviata L320mm per interruttore scatolato h3 h1600
939,25 € / pezzo*
-
HXF042H
Comando motore 200-230V AC per interruttore scatolato h3 h1600
2.099,37 € / pezzo* -
HXF040HComando motore 24V DC per interruttore scatolato h3 h1000
2.099,37 € / pezzo*
-
HXF039HBlocco leva a lucchetti per interruttore scatolato h3 h1600
80,88 € / pezzo*
Proprietà tecniche
Corrente
-
Corrente nominale1600 A
Architettura
-
Numero di poli3
-
Elemento di controllo/comandoManetta
Connessione
-
Sezione conduttore rigido3x 240 mm²
-
Sezione conduttore flessibile3x 240 mm²
Condizioni di impiego
-
Tensione di isolamento nominale Ui800 V
-
Tensione nominale di tenuta d'impulso Uimp8000 V
Unità di sgancio
-
Tempo di risposta all'apertura10 ms
Frequenza
-
Frequenza50 - 60 Hz
Equipaggiamento
-
Azionamento motore opzionaleSÌ
Funzioni
-
Unità di sgancioInterruttore
Potenza
-
Potenza dissipata per polo In56,30 W
-
Potenza dissipata totale168,90 W
-
Corrente operativa nominale fino a 400 V AC AC11053000 W
Condizioni d'uso
-
Temperatura d’esercizio-25 - 70 °C
Porta / coperchio
-
BloccabileSÌ
Protezione
-
Classe di protezione dall'ingresso (IP)IP4X
Documenti
-
Immagine prodotto
-

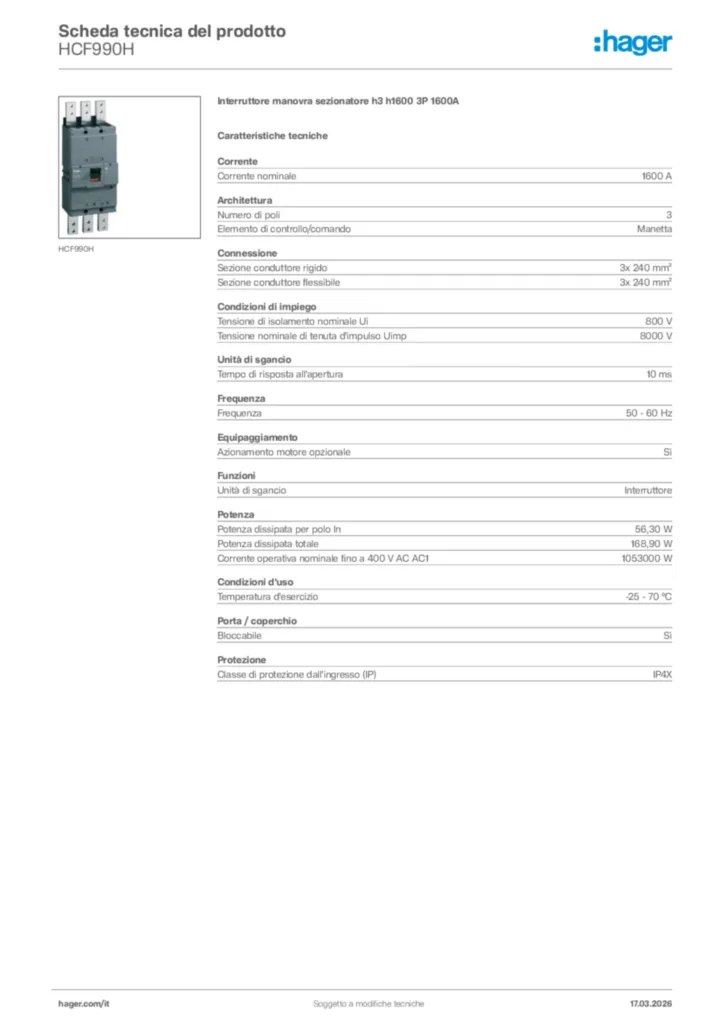

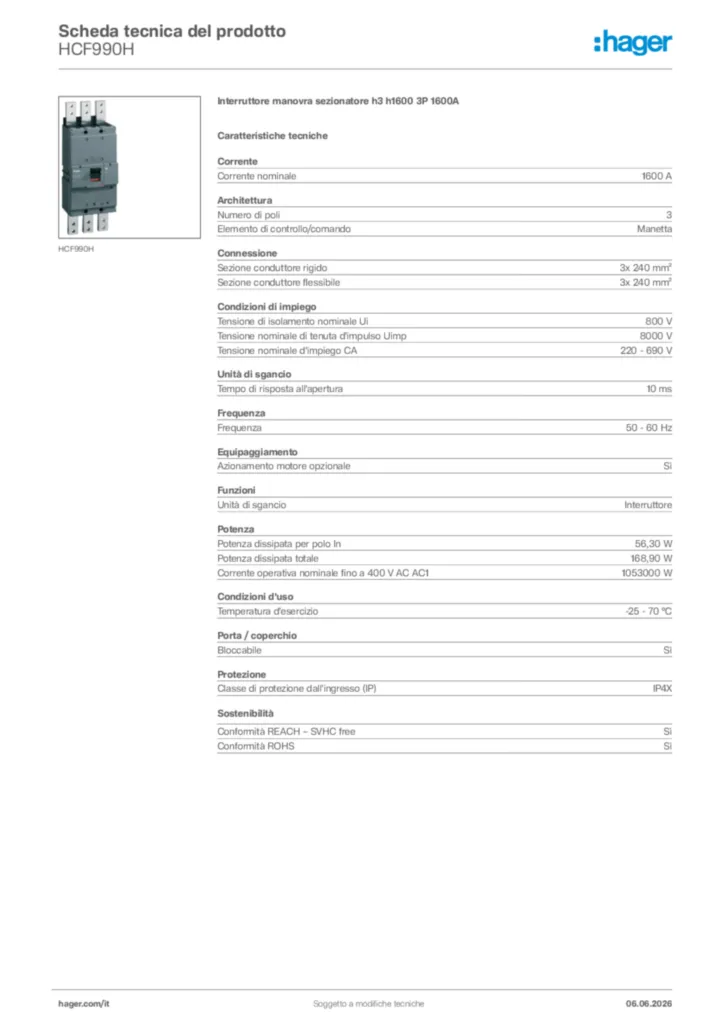

Product datasheet
Hager Scheda tecnica del prodotto HCF990H
Interruttore manovra sezionatore h3 h1600 3P 1600A
PDF -
Manuale di installazione
Manuale di installazione International 2021-06-07
PDF3,62 MB -
Appendice tecnica (singolo prodotto)
Appendice tecnica (singolo prodotto) de-DE 2021-10-20
PDF847,80 kB -
Dichiarazione di conformità
Declaration
Dichiarazione di conformità International 2022-08-17
PDF298,77 kB
Declaration
Dichiarazione di conformità International 2022-06-21
PDF284,53 kB
