Interruttore manovra sezionatore h3 h1000 4P 800A HCE801H
Interruttore manovra sezionatore h3 serie h1000 in esecuzione fissa da 4 poli con terminali anteriori. L'interruttore è privo di sganciatore, corrente nominale In 800 A, tensione nominale Ue 690 V e corrente di breve durata Icw 10 kA secondo CEI EN 60947-3. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto al sezionamento dell'impianto.
EAN
3250613363215
Marca
Hager
Confezione
1 pezzo
Prezzo
4.829,46 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Funzioni di collegamento 2 accessori disponibili -
Sganciatore di tensione 5 accessori disponibili -
Blocco contatti ausiliari 2 accessori disponibili -
Bobina di minima tensione 4 accessori disponibili -
Comando motore 2 accessori disponibili -
Funzioni di blocco ed interblocco 1 accessori disponibili
Completa il tuo sistema
-
HXC003H
Bobina a lancio di corrente 100-120V AC per interruttore scatolato h3 h1000
178,16 € / pezzo* -
HXC002HBobina a lancio di corrente 48V DC per interruttore scatolato h3 h1000
178,16 € / pezzo* -
HXC004HBobina a lancio di corrente 200-240V AC per interruttore scatolato h3 h1000
178,16 € / pezzo* -
HXC005HBobina a lancio di corrente 380-450V AC per interruttore scatolato h3 h1000
178,16 € / pezzo* -
HXC001HBobina a lancio di corrente 24V DC per interruttore scatolato h3 h1000
178,16 € / pezzo*
-
HXE015H
Bobina di minima tensione 380-450V AC per interruttore h3 h1000, h1600
227,78 € / pezzo* -
HXE013HBobina di minima tensione 100-120V AC per interruttore h3 h1000, h1600
227,78 € / pezzo* -
HXE014HBobina di minima tensione 200-240V AC per interruttore h3 h1000, h1600
227,78 € / pezzo* -
HXE011HBobina di minima tensione 24V DC per interruttore h3 h1000, h1600
227,78 € / pezzo*
-
HXE042H
Comando motore 100-240V AC per interruttore scatolato h3 h1000
2.099,37 € / pezzo* -
HXE040HComando motore 24-48V DC per interruttore scatolato h3 h1000
2.099,37 € / pezzo*
-
HXE065H
Interblocco meccanico a cavo per 1 interruttore scatolato h3 h1000
1.767,91 € / pezzo*
-
HXE030HManovra rotativa diretta per interruttore scatolato h3 h1000
159,88 € / pezzo* -
HXE031HManovra rotativa rinviata L320mm per interruttore scatolato h3 h1000
773,55 € / pezzo*
-
HXD039HBlocco leva a lucchetti per interruttore scatolato h3 h1000
67,61 € / pezzo*
Proprietà tecniche
Corrente
-
Corrente nominale800 A
Architettura
-
Numero di poli4
-
Elemento di controllo/comandoManetta
Connessione
-
Sezione conduttore rigido2x 240 mm²
-
Sezione conduttore flessibile2x 240 mm²
Condizioni di impiego
-
Tensione di isolamento nominale Ui800 V
-
Tensione nominale di tenuta d'impulso Uimp8000 V
Unità di sgancio
-
Tempo di risposta all'apertura10 ms
Frequenza
-
Frequenza50 - 60 Hz
Equipaggiamento
-
Azionamento motore opzionaleSÌ
Funzioni
-
Unità di sgancioInterruttore
Potenza
-
Potenza dissipata per polo In49,60 W
-
Potenza dissipata totale148,80 W
-
Corrente operativa nominale fino a 400 V AC AC1526000 W
Condizioni d'uso
-
Temperatura d’esercizio-25 - 70 °C
Porta / coperchio
-
BloccabileSÌ
Protezione
-
Classe di protezione dall'ingresso (IP)IP4X
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-

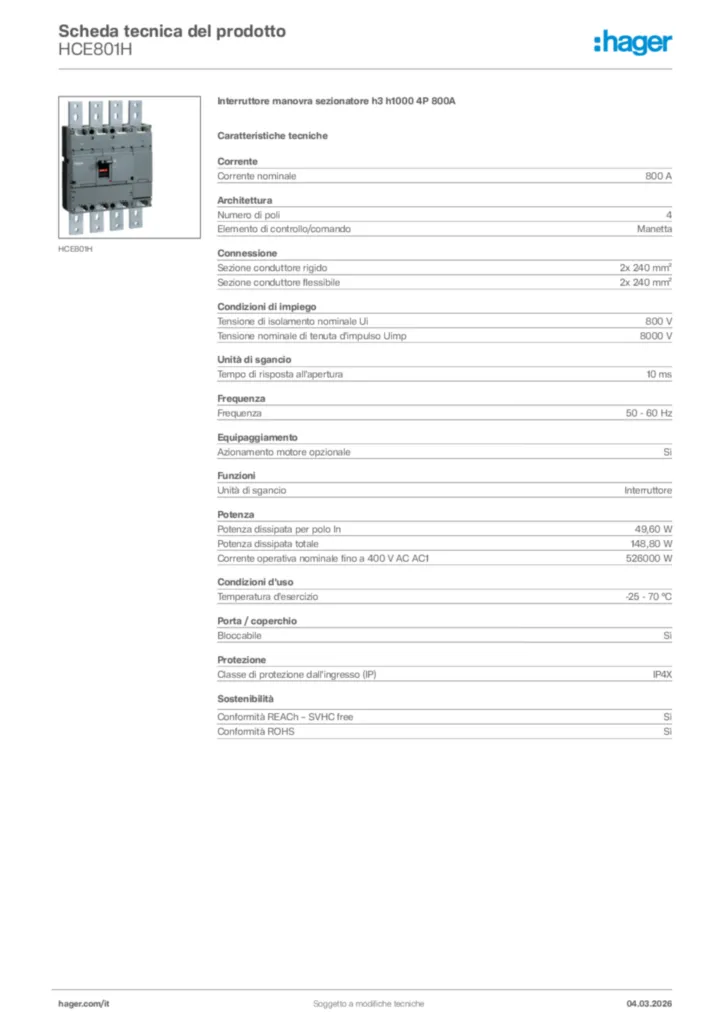

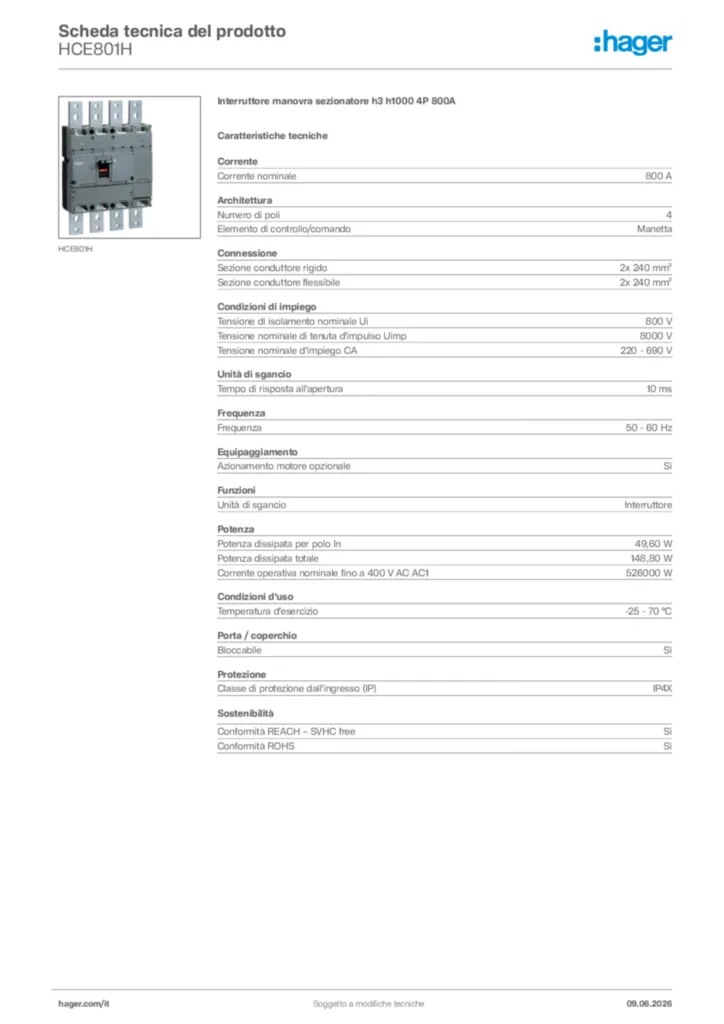

Product datasheet
Hager Scheda tecnica del prodotto HCE801H
Interruttore manovra sezionatore h3 h1000 4P 800A
PDF -
Manuale di installazione
Manuale di installazione International 2021-06-16
PDF7,89 MB -
Appendice tecnica (singolo prodotto)
Appendice tecnica (singolo prodotto) de-DE 2021-10-20
PDF847,80 kB -
Dichiarazione di conformità
Declaration
Dichiarazione di conformità International 2022-06-27
PDF330,83 kB
Declaration
Dichiarazione di conformità International 2022-06-21
PDF316,45 kB
