Interruttore automatico magnetotermico differenziale con potere d'interruzione pari a 6000 A secondo CEI EN 61009-1 (Icn), tensione (Un) 230 V a 50-60 Hz. Adatto ad impianti civili e del terziario, protegge da correnti di sovraccarico, cortocircuito e di guasto a terra. Caratterizzato da 1 polo protetto + neutro, curva di intervento C e corrente nominale (In) pari a 16 A, è dotato di dispositivo differenziale di tipo A avente Idn pari a 10 mA e presenta un ingombro uguale a 2 moduli DIN.

EAN

3250611026679

Marca

Hager

Confezione

1 pezzo

Interruttore magnetotermico differenziale 6000A 1P+N curva C 16A tipo A 10mA 2M ACA916H

Name: ACA916H
Brand: Hager
SKU: ACA916H
Price: 284.41 EUR

Prezzo

284,41 €

/ pezzo *

Ricambio: verificare la disponibilità con il proprio grossista di materiale elettrico

Proprietà tecniche
Valore ambientale
Documenti

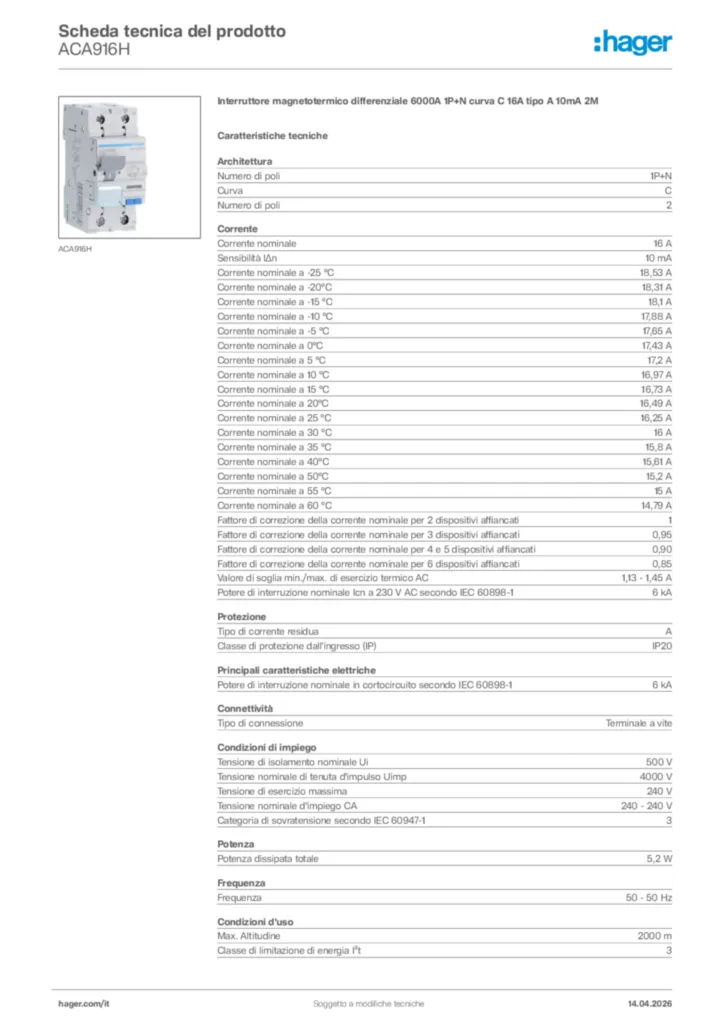

Scarica la scheda tecnica

Proprietà tecniche

Numero di poli protetti

1
Curva

C

Tipo di corrente residua

A
Classe di protezione dall'ingresso (IP)

IP20

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

6 kA

Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

4000 V
Tensione di esercizio massima

240 V
Tensione nominale d'impiego CA

240 - 240 V
Categoria di sovratensione secondo IEC 60947-1

3
‌Tipo di tensione di alimentazione

AC

Corrente nominale

16 A
Sensibilità IΔn

10 mA
Corrente nominale a -25 °C

18,53 A
Corrente nominale a -20°C

18,31 A
Corrente nominale a -15 °C

18,1 A
Corrente nominale a -10 °C

17,88 A
Corrente nominale a -5 °C

17,65 A
Corrente nominale a 0°C

17,43 A
Corrente nominale a 5 °C

17,2 A
Corrente nominale a 10 °C

16,97 A
Corrente nominale a 15 °C

16,73 A
Corrente nominale a 20°C

16,49 A
Corrente nominale a 25 °C

16,25 A
Corrente nominale a 30 °C

16 A
Corrente nominale a 35 °C

15,8 A
Corrente nominale a 40°C

15,61 A
Corrente nominale a 45°C

15,41 A
Corrente nominale a 50°C

15,2 A
Corrente nominale a 55 °C

15 A
Corrente nominale a 60 °C

14,79 A
Fattore di correzione della corrente nominale per 2 dispositivi affiancati

1
Valore di soglia min./max. di esercizio termico AC

1,13 - 1,45 A

Potenza dissipata totale

5,2 W

Frequenza

50 - 50 Hz

Max. altitudine

2000 m
Classe di limitazione di energia I²t

3
Temperatura d’esercizio

-25 - 40 °C
Temperatura di magazzino/trasporto

-25 - 70 °C
Grado di inquinam./IEC 60664/IEC 60947-2

2
Protezione dall'umidità dell'aria

Per tutti i climi

Coppia di serraggio nominale terminale inferiore

2,10 - 2,10 Nm
Coppia di serraggio nominale terminale superiore

2,10 - 2,10 Nm
Tipo di collegamento inferiore per dispositivi modulari

Biconnect

Durata elettrica e numero di cicli

2000
Numero di manovre

2000

Sezione conduttore flessibile

1 - 16 mm²
Sezione conduttore rigido

1 - 25 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 16 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 25 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1 - 16 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1 - 25 mm²

Numero di moduli

2

Altezza

83 mm
Larghezza

35 mm
Profondità

68 mm

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì
