Interruttore automatico magnetotermico differenziale con potere d'interruzione pari a 6000 A secondo CEI EN 61009-1 (Icn), tensione (Un) 230 V a 50-60 Hz. Adatto ad impianti civili e del terziario, protegge da correnti di sovraccarico, cortocircuito e di guasto a terra. Caratterizzato da 1 polo protetto + neutro, curva di intervento C e corrente nominale (In) pari a 10 A, è dotato di dispositivo differenziale di tipo A avente Idn pari a 10 mA e presenta un ingombro uguale a 2 moduli DIN.

EAN

3250611026662

Marca

Hager

Confezione

1 pezzo

Interruttore magnetotermico differenziale 6000A 1P+N curva C 10A tipo A 10mA 2M ACA910H

Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità

Proprietà tecniche
Valore ambientale
Documenti

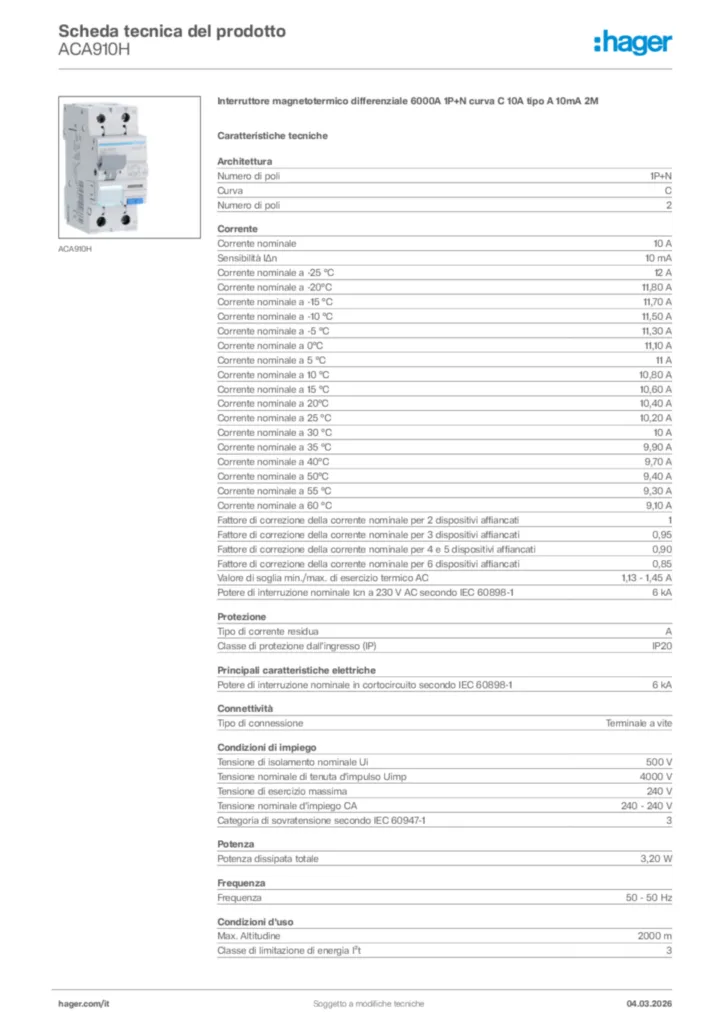

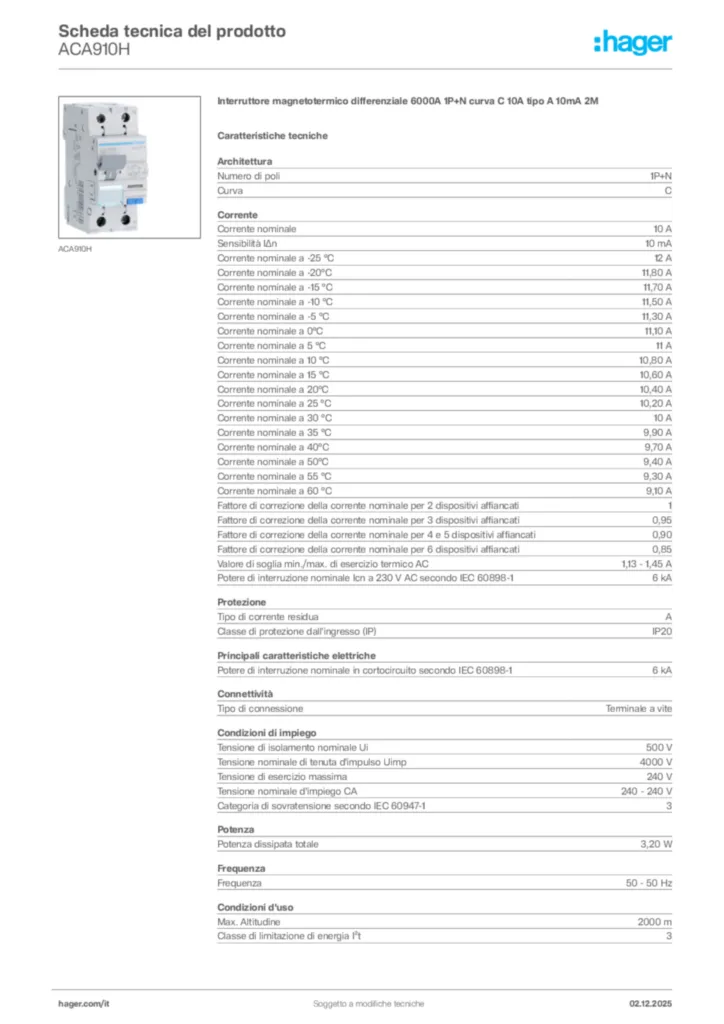

Scarica la scheda tecnica

Proprietà tecniche

Numero di poli

1P+N
Curva

C
Numero di poli

2

Corrente nominale

10 A
Sensibilità IΔn

10 mA
Corrente nominale a -25 °C

12 A
Corrente nominale a -20°C

11,80 A
Corrente nominale a -15 °C

11,70 A
Corrente nominale a -10 °C

11,50 A
Corrente nominale a -5 °C

11,30 A
Corrente nominale a 0°C

11,10 A
Corrente nominale a 5 °C

11 A
Corrente nominale a 10 °C

10,80 A
Corrente nominale a 15 °C

10,60 A
Corrente nominale a 20°C

10,40 A
Corrente nominale a 25 °C

10,20 A
Corrente nominale a 30 °C

10 A
Corrente nominale a 35 °C

9,90 A
Corrente nominale a 40°C

9,70 A
Corrente nominale a 50°C

9,40 A
Corrente nominale a 55 °C

9,30 A
Corrente nominale a 60 °C

9,10 A
Fattore di correzione della corrente nominale per 2 dispositivi affiancati

1
Fattore di correzione della corrente nominale per 3 dispositivi affiancati

0,95
Fattore di correzione della corrente nominale per 4 e 5 dispositivi affiancati

0,90
Fattore di correzione della corrente nominale per 6 dispositivi affiancati

0,85
Valore di soglia min./max. di esercizio termico AC

1,13 - 1,45 A
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-1

6 kA

Tipo di corrente residua

A
Classe di protezione dall'ingresso (IP)

IP20

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

6 kA

Tipo di connessione

Terminale a vite

Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

4000 V
Tensione di esercizio massima

240 V
Tensione nominale d'impiego CA

240 - 240 V
Categoria di sovratensione secondo IEC 60947-1

3

Potenza dissipata totale

3,20 W

Frequenza

50 - 50 Hz

Max. altitudine

2000 m
Classe di limitazione di energia I²t

3
Temperatura d’esercizio

-25 - 40 °C
Temperatura di magazzino/trasporto

-25 - 70 °C

Durata elettrica e numero di cicli

2000
Numero di manovre

2000

Sezione conduttore flessibile

1 - 16 mm²
Sezione conduttore rigido

1 - 25 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 16 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 25 mm²
Morsetti in uscita con viti per conduttori flessibili

1 - 16 mm²
Sezione del morsetto di uscita con viti, per conduttori rigidi

1 - 25 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1 - 16 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1 - 25 mm²

Coppia di serraggio nominale

2,10 - 2,10 Nm
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Tipo di collegamento inferiore per dispositivi modulari

Biconnect

Numero di moduli

2

Altezza

83 mm
Larghezza

35 mm
Profondità

68 mm
