Attuatore on-off/veneziane 6 out / 3 out comfort 16 A KNX 75316104
EAN
4011334399032
Marca
Berker
Confezione
1 pezzo
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità
Proprietà tecniche
Connettività
-
Con sistema bus KNXSÌ
-
Con sistema bus radio KNXNo
Impostazioni
-
Modalità di configurazione supportataETS
Serie
-
Altezza90 mm
-
Larghezza70 mm
-
Profondità65 mm
-
Numero di unità in larghezza4
Materiali
-
ColoreGrigio chiaro
Equipaggiamento
-
Con interruttore per commutazione manualeSÌ
-
Radiofrequenza bidirezionaleNo
Corrente
-
Corrente nominale16 A
-
Consumo di corrente del bus durante l'inattività3 mA
Frequenza
-
Frequenza50 - 60 Hz
Potenza
-
Alimentazione lampada a incandescenza 230 V2300 - 2300 W
-
Potenza d’uscita2300 W
-
Lampada a incandescenza/alogena da 230 V2300 W
Condizioni di impiego
-
Tensione nominale d'impiego CA230 - 230 V
-
Tensione di alimentazione del sistema30 V DC tramite bus
-
Tensione d’esercizio tramite cavo bus21 - 32 V
Protezione
-
Classe di protezione dall'ingresso (IP)IP20
Condizioni d'uso
-
Temperatura d’esercizio-5 - 45 °C
Connessione
-
Sezione conduttore rigido0.75 - 2.5 mm²
-
Sezione conduttore flessibile0.75 - 2.5 mm²
Testo
-
FunzioneCon funzioni di sicurezza ad es. per vento, pioggia, allarme, Con funzione di posizionamento per veneziane e lamelle, Con funzione parasole
-
Tipo di connessioneCon terminali QuickConnect
Documenti
-
Immagine prodotto
-
Product datasheet

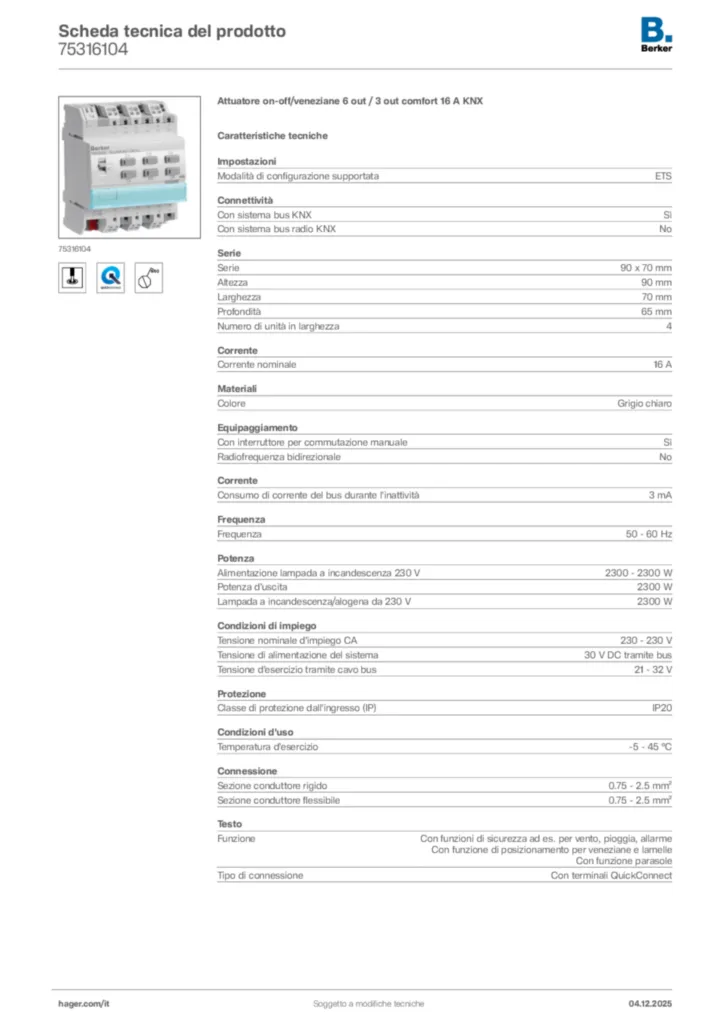

Berker Scheda tecnica del prodotto 75316104
Attuatore on-off/veneziane 6 out / 3 out comfort 16 A KNX
PDF -
Manuale di installazione
Manuale di installazione de-DE, it-IT 2021-10-25
PDF875,41 kB
Manuale di installazione en-GB, nl-NL 2021-10-12
PDF842,34 kB -
Database dei prodotti KNX
Logiciel d'application ETS du 75314113-4-5-6
Database dei prodotti KNX da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2020-01-01
KNXPROD652,68 kB
Logiciel d'application ETS du 75316102-3-4-5
Database dei prodotti KNX da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2020-01-01
VD51,36 MB -
Guida applicazione
Application description ETS 75314113-4-5-6_75316102-3-4-5_75318102-3-4-5_75319000-1-2-3
Guida applicazione en-GB 2012-09-13
PDF9,57 MB
Application description ETS 75314113-4-5-6_75316102-3-4-5_75318102-3-4-5_75319000-1-2-3
Guida applicazione de-DE 2012-09-13
PDF9,29 MB
Application description ETS 75314113-4-5-6_75316102-3-4-5_75318102-3-4-5_75319000-1-2-3
Guida applicazione it-IT 2012-09-13
PDF9,84 MB
Application description ETS for 753141xx-753161xx-753181xx-753190xx - Switch actuator/blind actuator RMD (DE, vers. 6T8096-51A)
Guida applicazione de-DE 2020-01-01
PDF4,37 MB
Application description ETS for 753141xx-753161xx-753181xx-753190xx - Switch actuator/blind actuator RMD (EN, vers. 6T8096-52A)
Guida applicazione en-GB 2020-01-01
PDF4,21 MB
Più documentazione
