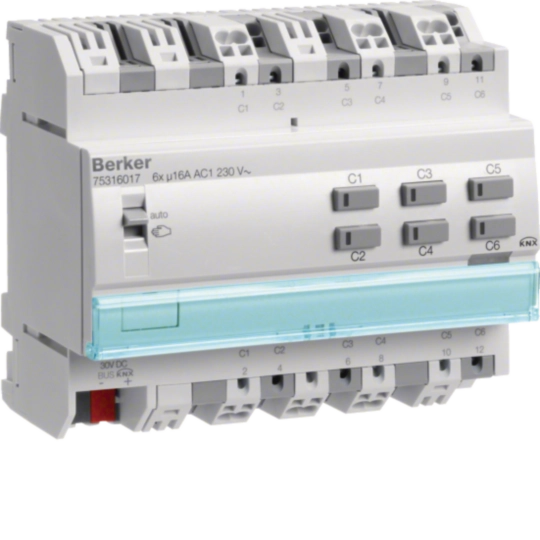

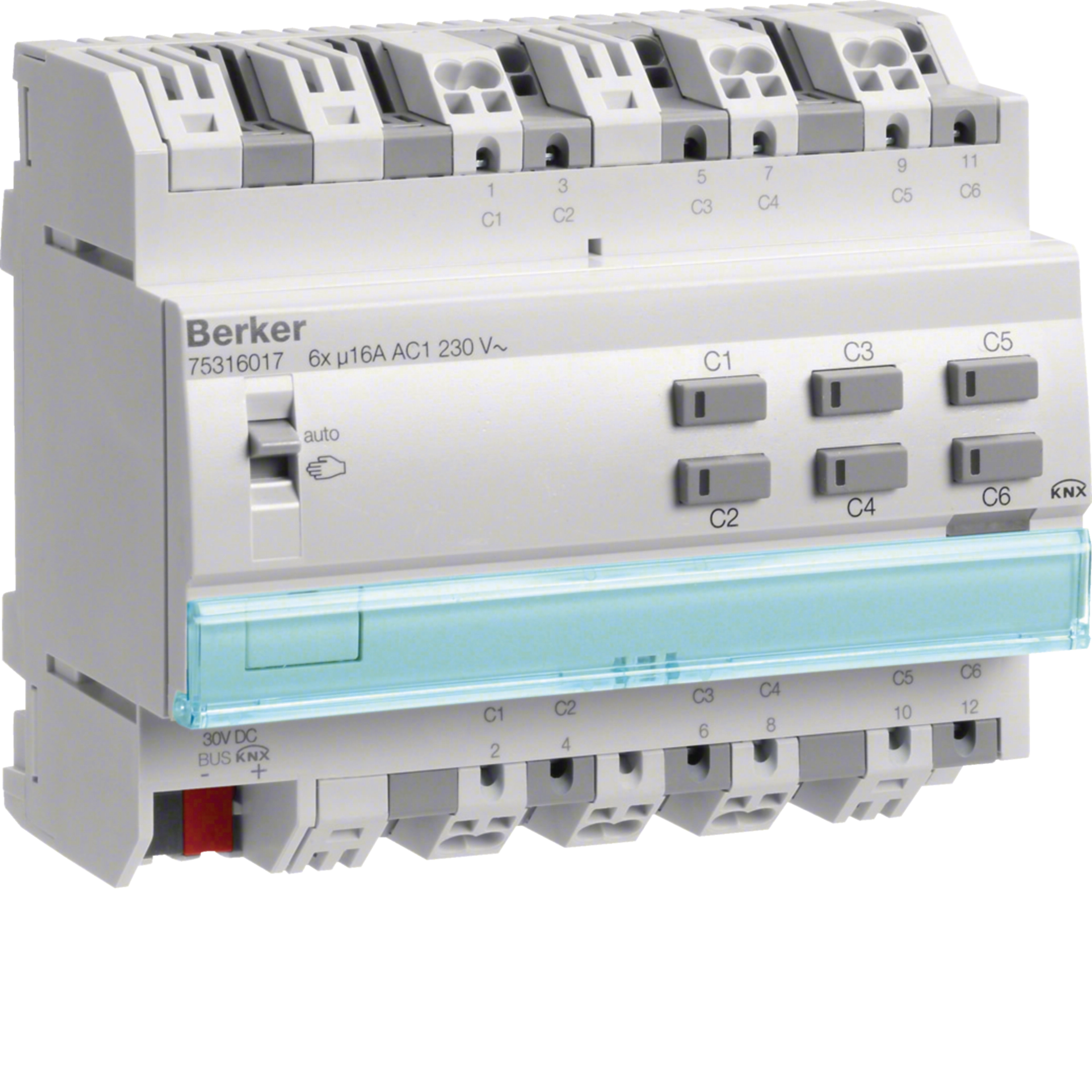

Attuatore on-off 6 out con rilevamento di corrente KNX 75316017
EAN
4011334399216
Marca
Berker
Confezione
1 pezzo
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Prodotto fuori produzione: contattare il proprio grossista di materiale elettrico per la disponibilità
Proprietà tecniche
Connettività
-
Con sistema bus KNXSÌ
-
Con sistema bus radio KNXNo
Impostazioni
-
Modalità di configurazione supportataETS
Serie
-
Altezza90 mm
-
Larghezza105 mm
-
Profondità65 mm
-
Numero di unità in larghezza6
Materiali
-
ColoreGrigio chiaro
Equipaggiamento
-
Radiofrequenza bidirezionaleNo
Corrente
-
Corrente nominale16 A
-
Consumo di corrente del bus durante l'inattività5 mA
Frequenza
-
Frequenza50 - 60 Hz
Potenza
-
Alimentazione lampada a incandescenza 230 V2300 - 2300 W
-
Lampada a incandescenza/alogena da 230 V2300 W
Condizioni di impiego
-
Tensione nominale d'impiego CA230 - 230 V
-
Tensione di alimentazione del sistema30 V DC tramite bus
-
Tensione d’esercizio tramite cavo bus21 - 32 V
Protezione
-
Classe di protezione dall'ingresso (IP)IP20
Condizioni d'uso
-
Temperatura d’esercizio-5 - 45 °C
Connessione
-
Sezione conduttore rigido0.75 - 2.5 mm²
-
Sezione conduttore flessibile0.75 - 2.5 mm²
Testo
-
FunzioneCon contatore di esercizio
-
Tipo di connessioneCon morsetto a molla
Documenti
-
Immagine prodotto
-
Product datasheet

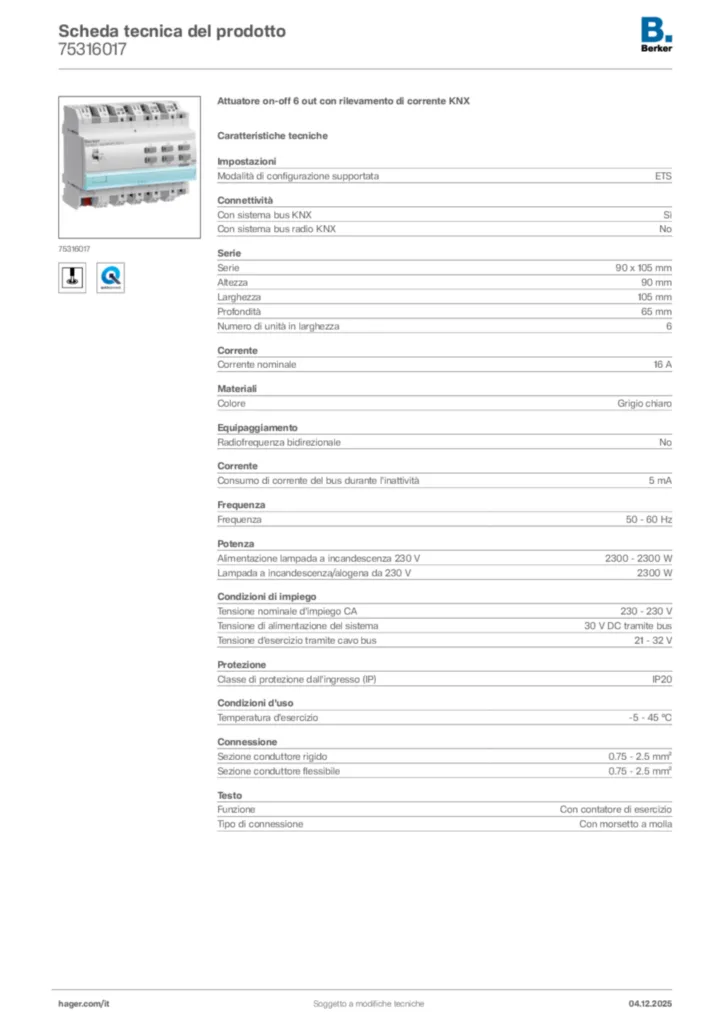

Berker Scheda tecnica del prodotto 75316017
Attuatore on-off 6 out con rilevamento di corrente KNX
PDF -
Manuale di installazione
Manuale di installazione en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL 2021-09-10
PDF956,78 kB -
Database dei prodotti KNX
Logiciel d'application ETS du 75316017
Database dei prodotti KNX da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2020-01-01
KNXPROD452,15 kB
Logiciel d'application ETS du 75316017
Database dei prodotti KNX da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2020-01-01
VD5641,21 kB -
Guida applicazione
Application description ETS 75316017
Guida applicazione en-GB 2012-09-13
PDF4,03 MB
Application description ETS 75316017
Guida applicazione de-DE 2012-09-13
PDF3,77 MB
Application description ETS 75316017
Guida applicazione it-IT 2012-09-13
PDF9,08 MB
Application description ETS for 75316017 - Switch actuator 6gang with current measurring RMD (DE, vers. 6T8099-51A)
Guida applicazione de-DE 2020-01-01
PDF2,45 MB
Application description ETS for 75316017 - Switch actuator 6gang with current measurring RMD (EN, vers. 6T8099-52A)
Guida applicazione en-GB 2020-01-01
PDF2,47 MB
