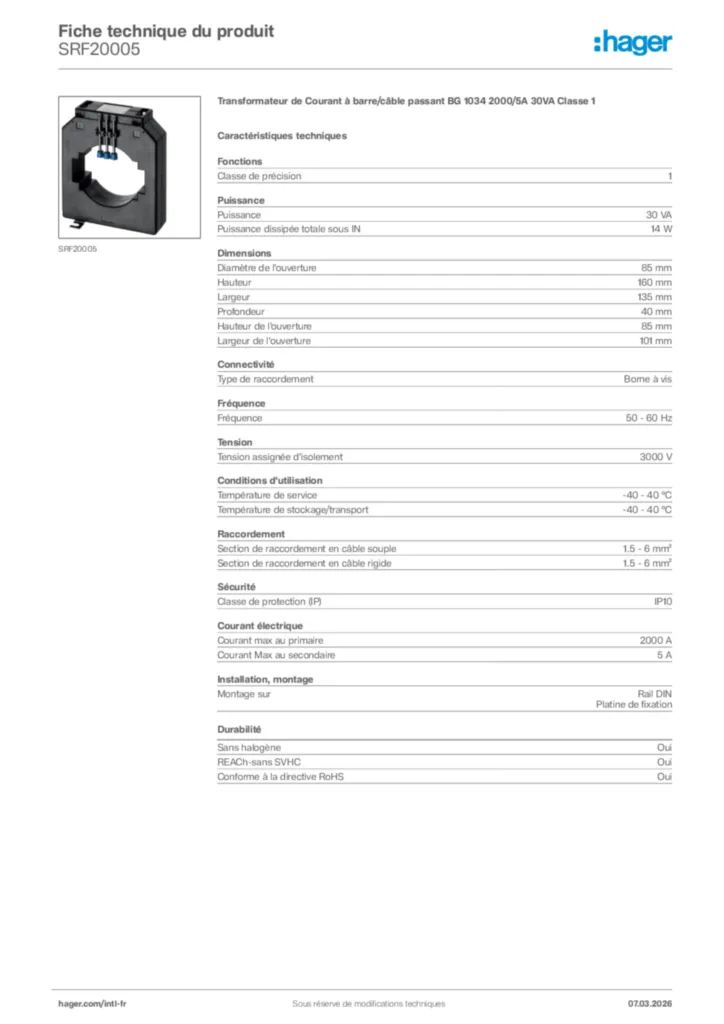

Transformateur de Courant à barre/câble passant BG 1034 2000/5A 30VA Classe 1 SRF20005
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Caractéristiques techniques
Attributs d'identification spécifiques pour la protection
-
Type de filtre produitTransformateur de courant à enficher
Fonctions
-
Classe de précision1
Puissance
-
Puissance30 VA
-
Puissance dissipée totale sous IN14 W
Dimensions
-
Diamètre de l'ouverture85 mm
-
Hauteur160 mm
-
Largeur135 mm
-
Profondeur40 mm
-
Hauteur de l'ouverture85 mm
-
Largeur de l'ouverture101 mm
Connectivité
-
Type de raccordementConnexion filaire
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension nominale de tenue à la fréquence de puissance (r.m.s)3000 V
-
Tension maxi d'utilisation720 V
Conditions d'utilisation
-
Température de service-40 - 40 °C
-
Température de stockage/transport-40 - 40 °C
Raccordement
-
Section de raccordement en câble souple1.5 - 6 mm²
-
Section de raccordement en câble rigide1.5 - 6 mm²
Sécurité
-
Classe de protection (IP)IP10
-
Classe d'isolationF
Courant électrique
-
Courant primaire assigné (lpr)2000 A
-
Courant secondaire assigné (lsr)5 A
-
Courant assigné nominal2000 A
-
Courant nominal thermique continu1,2*Ipr
-
Courant thermique nominal de courte durée (Ith/1s)60*Ipr
-
Courant limite dynamique2.5*Ith
-
Facteur de limite de surintensitéFS 5
Installation, montage
-
Montage surRail DIN, Platine de fixation
