Interrupteur 3P 80A • SBN380 | Hager
Location Hager dans le monde

  • Better buildings. Better tomorrows.

    • Menu
    Compte
    EAN
    3250615510266
    Conditionnement
    4 Pièces

    Interrupteur modulaire 3 pôles 80A SBN380

    Complétez votre système

    Accessoires optionnels

    • Cache-borne 1 produit(s) disponible(s)
    • Bloc de contact auxiliaire pour tableau de distribution 1 produit(s) disponible(s)

    Caractéristiques techniques

    Architecture
    • Nombre de pôles
      3
    • Type de pôles
      3P
    Courant électrique
    • Courant assigné nominal
      80 A
    • Courant court-circuit avec fusible gI-gG
      0,96 kA
    • Courant assigné d'emploi en AC21 en catégorie A
      80 A
    • Courant assigné d'emploi en AC21 en catégorie B
      80 A
    • Courant assigné d'emploi en AC22 en catégorie A
      80 A
    • Courant assigné d'emploi en AC22 en catégorie B
      80 A
    • Pouvoir de fermeture en court-circuit Icm sous 415V AC selon IEC 60947-3
      1,35 kA
    • Courant assigné admissible Icw 1s IEC60947
      0,96 kA
    Installation, montage
    • Couple de serrage
      3,60 - 3,60 Nm
    • Type de raccordement bas pour produits modulaires
      Borne à vis
    Tension
    • Tension assignée d'emploi Ue
      400 - 400 V
    • Type de tension d'alimentation
      AC
    • Tension assignée d'isolement
      440 V
    • Tension assignée de tenue aux chocs
      6000 V
    Capacité
    • Nombre de modules
      3
    Sécurité
    • Classe de protection (IP)
      IP20
    Fréquence
    • Fréquence
      50 - 60 Hz
    Dimensions
    • Hauteur
      83 mm
    • Largeur
      52,50 mm
    • Profondeur
      68 mm
    Equipement
    • Nombre de contacts NO
      3
    • Nombre de contacts NC
      0
    Conditions d'utilisation
    • Température de stockage/transport
      -40 - 80 °C
    Raccordement
    • Section de raccordement en câble souple
      6 - 35 mm²
    • Section de raccordement en câble rigide
      6 - 50 mm²
    Endurance
    • Endurance mécanique nombre de manœuvres
      40000
    • Endurance électrique à charge nominale en AC21 en nombre de cycles
      2500
    • Endurance électrique à charge nominale en AC22 en nombre de cycles
      2500
    Puissance
    • Puissance dissipée totale sous IN
      8,10 W
    • Puissance dissipée par pôle à In
      2,70 W
    Connectivité
    • Alignement des bornes basses pour appareils modulaires
      Bornes alignées
    • Alignement des bornes hautes pour appareils modulaires
      Bornes alignées

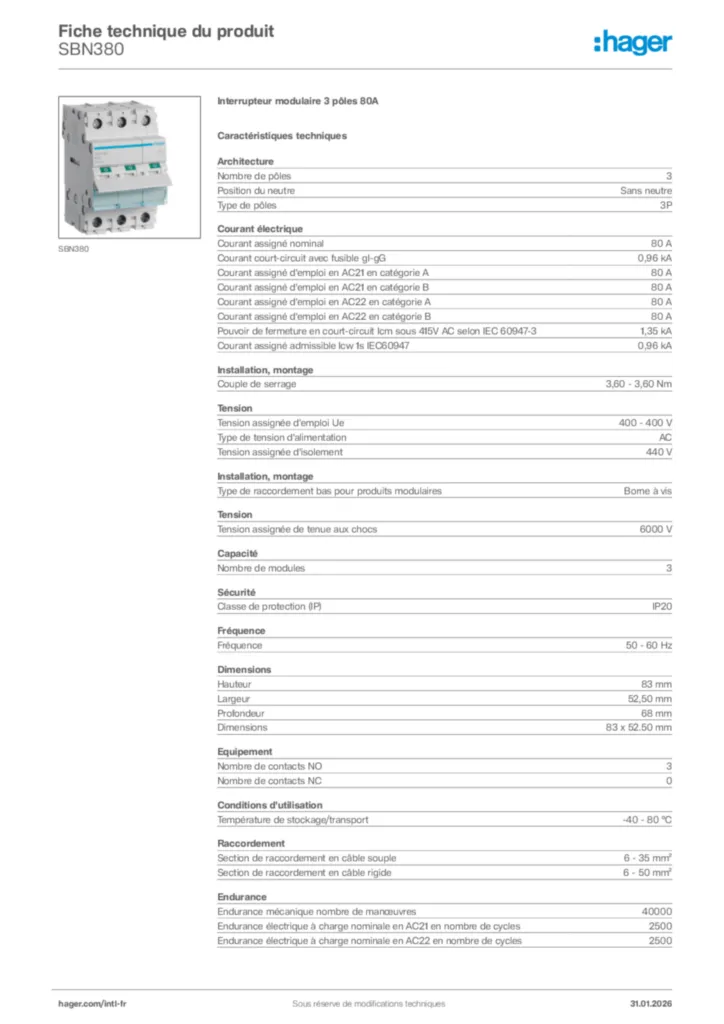

    Documents
